Duurzame, flexibele pcb-schermprinter, soldeerprinter, stencilprinter met reinigingssysteem

Merknaam:	GKG
Modelnummer:	G5
MOQ:	1
Prijs:	21150
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT-de Printer Machine van het Soldeerseldeeg

brand name:

GKG

Modelnummer:

GKG G5

Naam van het product:

GKG G5 soldeerpasteprinter

Maximumraadsgrootte:

400 * 340 mm uitbreidbaar: 530 * 340 mm (optie)

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

SMT-de Assemblageproductielijn van PCB

Voorwaarde:

Origineel nieuw en gebruikt

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Duurzame pcb-schermprinter

Duurzame soldeerprinter

Flexibel pcb-schermprinter

Productomschrijving

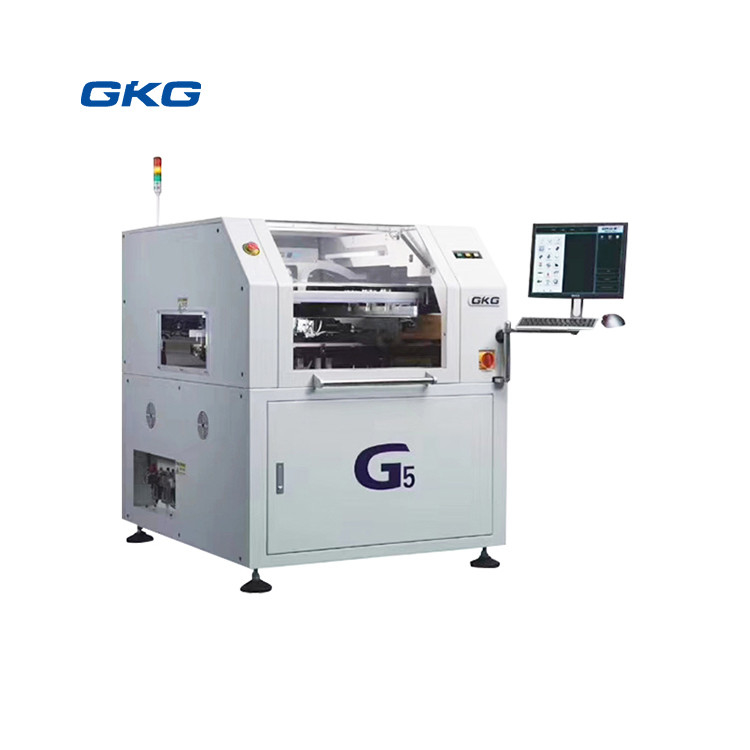

GKG G5 Gebruikte apparatuur SMT Machine SMT Printer Solder Paste Printer Screen Printer Machine voor SMT Assembly Line

Beschrijving

GKG G5 productintroductie van de drukpers

De GKG G5-printer is een volledig automatische, hoogstabiele, hoogprecisieprinter met oppervlakte-montage-technologie die is ontworpen voor de SMT-lijn.Het apparaat combineert state-of-the-art technologie en innovatief ontwerp om efficiënte, een nauwkeurige afdruk met behoud van een uitstekende prijs-prestatieverhouding van
Hoofdkenmerken
Hoge precisie:het wiskundige model van het GKG-patent zorgt voor een zeer nauwkeurige uitlijning. De druknauwkeurigheid kan ± 0,025 mm bereiken en de herhalingsnauwkeurigheid ± 0,01 mm.
Optisch padsysteem:het gloednieuwe optische PATH-systeem biedt uniform ringlicht en coaxiale licht met een hoge helderheid, ondersteunt eindeloze helderheidsaanpassing en kan verschillende soorten Mark-punten herkennen, zich aanpassen aan tin,koperen, goud, spuit tin, FPC en andere gekleurde PCB.
Het schrapersysteem:gebruikt een adaptieve schraper van het ophangtype en een schraper van het schuiftype om de bedrijfsstabiliteit en de levensduur te verbeteren.
Reinigingssysteem:Het kan in combinatie worden gebruikt om de productie-efficiëntie te verbeteren.
Het maakt gebruik van Windows XP/Win7 Operatie Interface, heeft een goede man-machine dialoog functie, ondersteunt Chinees-Engels schakelen, Operation Log en fout zelf-diagnostiek functie.
Aanpasbaarheid:het krabbelsysteem voor het stalen gaasframe met hoge aanpasbaarheid ondersteunt alle soorten gaasframe en kan het model snel in het productieproces wijzigen.
Andere functies:2D-detectiesysteem om de printkwaliteit te garanderen, detectie van offset, minder tin, lekken en andere problemen.
De reinigingsmodus:droog, nat en leeg.
De GKG G5-drukmachine is een ideale keuze voor SMT-productielijnen vanwege haar hoge precisie, hoge stabiliteit en flexibiliteit en kan voldoen aan allerlei complexe productievereisten.

Productspecificatie

Machinale prestaties
Herhalingspositie nauwkeurigheid	±0,01 mm
Afdruknauwkeurigheid	± 0,025 mm
NCP-CT (exclusief schoonmaken en printen)	7.5s
HCP-CT (reiniging en afdrukken)	19 stuks/pcs
Proces CT.	Vijf minuten.
Schakel over op CT.	Drie minuten.
Parameter voor de verwerking van het substraat
Maximaal 9: 27 maximale bordgrootte	400 * 340 mm uitbreidbaar: 530 * 340 mm (optie)
Minimale grootte van het bord	50 x 50 mm
Dikte van het bord	0.4~6 mm
Camera Mechanisch bereik	528*340 mm
Maximaal gewicht van het plank	3 kg
Afstand van de bordrand	2.5 mm
Hoogte van het bord	15 mm boven de speciale bovenste pen
Transportsnelheid	900 ± 40 mm
(Maximaal) Vervoerssnelheid	Segmenteerde besturing, 1500 mm/s (max)
Vervoerrichting	Eén fase
Vervoerrichting	Links naar rechts
	Van rechts naar links
	In en uit hetzelfde
Ondersteuningssysteem	Magnetische pin
	Ondersteuningsblok
	Handmatige tabel omhoog naar beneden
Plaatklem	Automatische kamperen
	Zijdelingse klemmen
	Adsorptiefunctie
Afdrukparameters
Afdruksnelheid	10~200 mm/sec
Drukdruk	0.5 tot 10 kg
Afdrukmodus	Eén/twee keer
Type van de Queegee	Rubber/Squeegee Blade (hoek 45/55/60)
Afsnijden	0~20 mm
Snap-snelheid	0~20 mm/sec
De grootte van het sjabloonraam	470370mm~737737mm(Dikte:20-40mm)
Positioneringsmodus van het staalnet	Automatische y-oriëntatie (compatibel met handmatige compensatieinstelling)
Reinigingsparameters
Reinigingssysteem	Droog, nat en vacuüm drie modi.
Reinigingssysteem	Up Drip type
Schoonmaakstrek	Automatische productie
Reinigingspositie	Schoonmaak van de post
Reinigingssnelheid	10-200 mm/sec
Consumptie van reinigingsmiddelen	Automatisch en handmatig verstelbaar
Consumptie van reinigingspapier	Automatisch en handmatig verstelbaar
Visieparameters
CCD FOV	10*8 mm
Type camera	Duizend CCD digitale camera
Camera systeem	Vergrendeling optische structuur
Tijd van de cameracyclus	300 ms
Soorten vertrouwensmerken	Standaard fiduciële merktekenvorm
	Rond, vierkant, diamant, kruis.
	Pad en profiel
Grootte van het merkteken	0.5-5 mm
Merknummer	Maximaal: 4 stuks
Blijf uit de buurt.	Maximaal: 1 stuks

Productgegevens


Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

Duurzame, flexibele pcb-schermprinter, soldeerprinter, stencilprinter met reinigingssysteem 1
