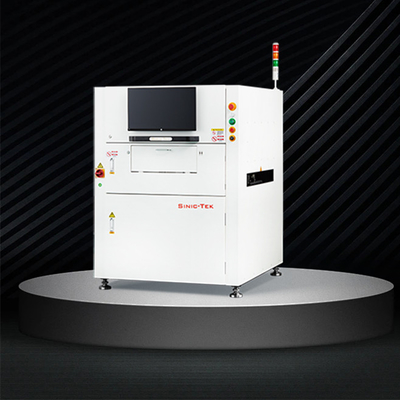

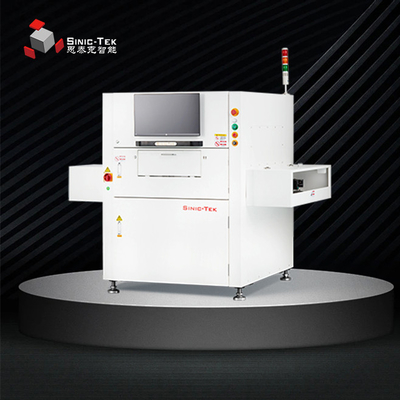

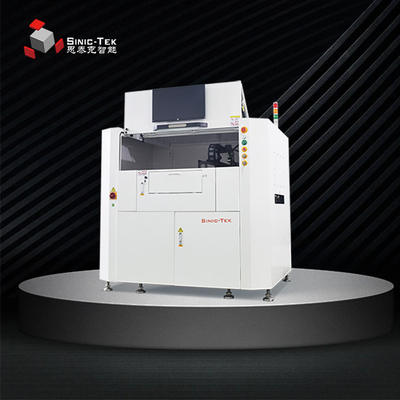

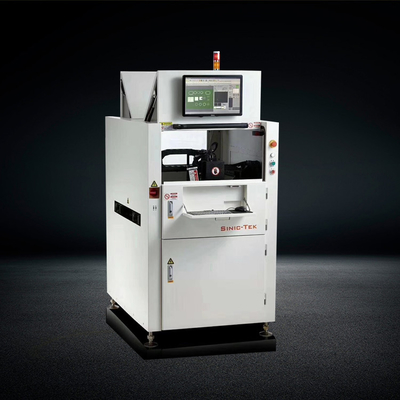

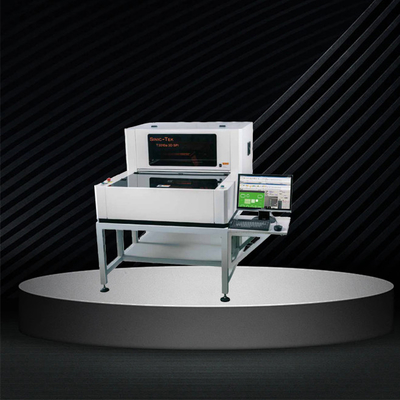

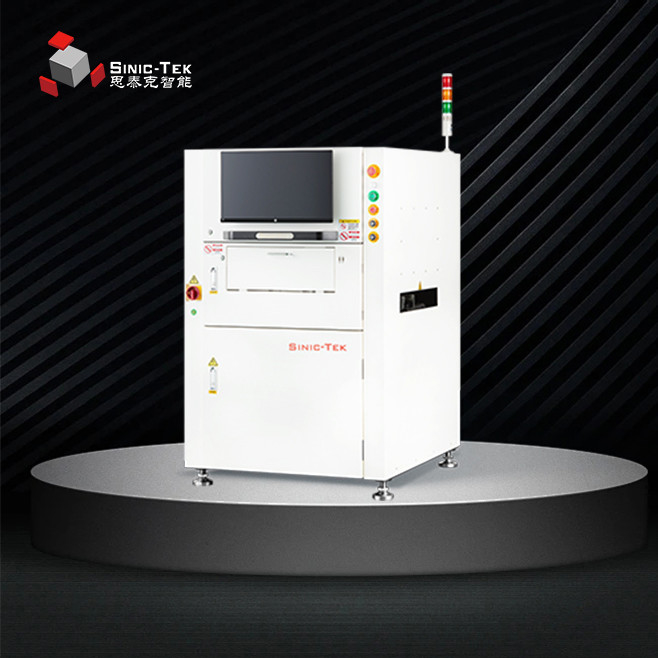

Sinicktek smt 3D SPI S2020 automatische inspectie van soldeerpasta

Productspecificatie

Kerntechnologie en kenmerken

Beginsel van de PMP-beeldvormingstechnologie voor het programmeren van rasterstructuur

De fase-modulatie profilometrie (PMP) wordt gebruikt om de 3D-meting te realiseren

van de soldeerpasta bij precisiedruk.

RGB Tune actieve drie-kleurige, 2D-lichtbron

The patented RGB Tune feature solves the problems of bridge miscalculation and relative datum uncertainty by taking red-green-blue primary color photos alone and combining with a unique color filtering algorithm, en biedt tegelijkertijd 2D/3D-metingen, results the RGB color distortion caused by the red light angle of the paste can be effectively avoided by using the color solder paste picture and 2d light source The RGB debugging versatility of different substrate colors greatly improves the repeatability accuracy of the equipment (height, volume, oppervlakte).

Hoogresolutiesysteem voor beeldverwerking

Biedt 2,8 μm, 4,5 μm, 5 μm, 7 μm, 8 μm, 10 μm, 12 μm, 15 μm, 18 μm, 20 μm en vele andere verschillende detectie nauwkeurigheid. Voldoen aan de eisen van de klant voor productverscheidenheid en testsnelheid.

Z-as dynamische compensatie + telecentrische lens statische compensatie

Met behulp van een kostbare telecentrische lens en een speciaal software-testalgoritme, wordt het probleem van strabisme en vervorming van de gewone lens opgelost.en de detectie nauwkeurigheid en vermogen zijn sterk verbeterdHet bedrijf heeft de toonaangevende, dynamische compensatie + statische compensatie FPC warpage bereikt.

Geïntegreerd besturingsplatform met hoge precisie

Hoogsterke stalen structuur, standaard servomotor met een hoogprecisie-schroef en geleidingsrail, hoge snelheid, soepele beweging.De geselecteerde lineaire motor en de hoge precisie roosterregelaar kunnen worden gebruikt om de soldeerpasta van 03015 element met super-precision en hoge snelheid te meten, en de precisie van de herhaalbaarheid kan 1um bereiken.

Mark Point Recognition, slechte bordvluchtherkenning, gesloten lusbesturing

Identificeer automatisch Mark-punten en slechte bordmarkeringen, deel real-time detectiegegevens met de printer, SMT-machine en pas het druk- en SMT-proces in real-time aan.

Foto-functie met drie punten

Samenwerken met verschillende testapparatuur op de SMT-productielijn, zoals Aoi aan de voorzijde en Aoi aan de achterzijde, om een gesloten lus, kwaliteitscontrolesysteem te vormen,en kan gegevens synchroniseren met het kwaliteitscontrolesysteem, zoals ERP.

Intelligente toegang tot MES voor productie

SINICTEK ontwikkelde een verscheidenheid aan dataformaat poorten, door middel van het SPI-systeem kan eenvoudige, snelle, nauwkeurige gegevensoverdracht naar de klant van het MES-systeem.

Vijf minuten programmeren en met één klik bedienen

Door de Gerber-module en de gebruiksvriendelijke programmeringsinterface te importeren, kunnen ingenieurs van alle niveaus zelfstandig, snel en nauwkeurig programmeren.Het gebruik van één knop voor de bedieners vermindert ook de druk van de opleiding aanzienlijk..

Krachtige procesanalyse (SPC)

Real-time SPC-informatie weergave, bieden gebruikers een sterke ondersteuning voor kwaliteitscontrole. Volledige reeks SPC-tools, zodat gebruikers in een oogopslag. En ondersteunen verschillende formaten van gegevensuitvoer.

Toepassing van 3D SPI op het gebied van ultradichte soldeerpasta

MiniLED, MicroLED door een kleine LED-lamp, het aantal kleine LED's op een enkel bord kan meer dan 1 miljoen pads bereiken, de afzonderlijke eenheidsgrootte van MiniLED is ongeveer 100-200 μm,en de afzonderlijke grootte van de MicroLED kan 50 μm bedragenDaarom worden de 3DSPI-apparatuur die in de ultradichte producten wordt gebruikt, in de hoogste configuratie van de industrie gebruikt, met name het marmeren platform.lineaire motor en roosterregelaar om de beweging van kleine pad-precisie te garanderenDoor gebruik te maken van de toonaangevende telecentrische lens met een resolutie van 1,8 μm en het optimaliseren van de Gerber-transformatie, Load Job, algoritme, gegevensbesparing en query, de nauwkeurigheid,De snelheid en efficiëntie van de detectie zijn sterk verbeterd..

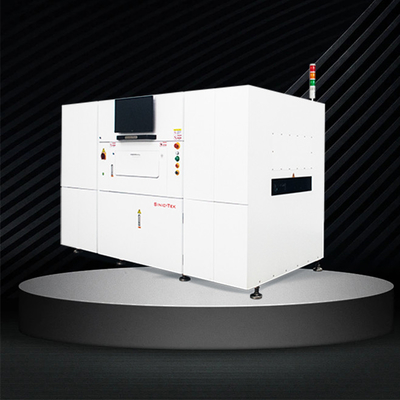

Toepassing van 3D SMT SPI op het gebied van overgrote platen

De SMT-vereisten voor het testen van de supergrote plaat voor de elektronica van auto's en het grote LED-scherm kunnen niet voldoen aan de werkelijke productievereisten door middel van handmatig testen,de toepassing van de slimme supergrote bordmachine van Stecker lost de on-line SMT van het 1200-2000MM supergrote bord op, detectie, om een efficiënte, snelle en stabiele detectie te bereiken.

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.
