Automatische SMT-machine voor PCB-assemblage

Merknaam:	HCT
Modelnummer:	HCT-530LV
MOQ:	1
Prijs:	15000-26000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Toepassing:

SMT voor geleide productielijn

Naam:

Oogst en Plaatsmachine

Maximumraadsgrootte:

1200 x 360 mm

Voorwaarde:

Origineel nieuw en gebruikt

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Verslag van de test van de machine:

Voorziening

Video-uitgaande inspectie:

Voorziening

Levering vermogen:

De productiecapaciteit is 50 eenheden per maand.

Markeren:

Hoog nauwkeurige SMT-machine voor PCB-assemblage

Hoge nauwkeurigheid thuis pick en plaats machine

Gemakkelijke SMT machine voor PCB assemblage

Productomschrijving

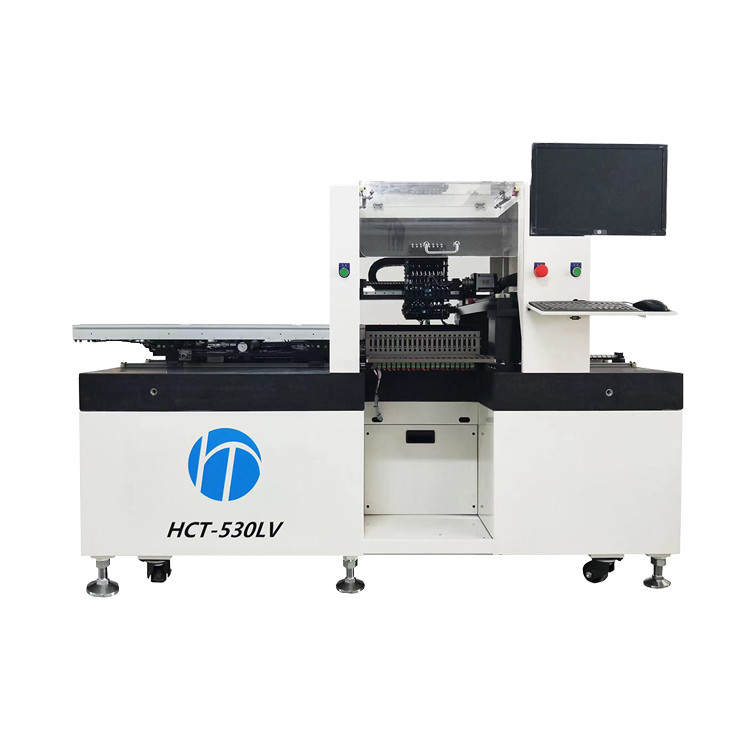

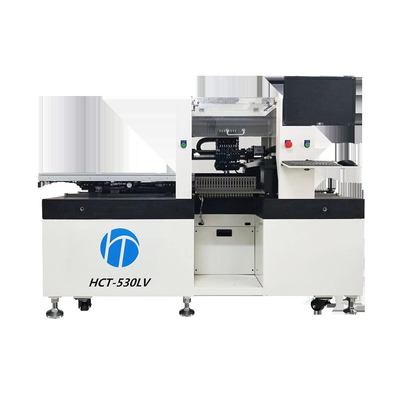

Automatische SMT-machine voor SMT-productielijn HCT-530LV Pick and Place Machine voor elektronische producten Machinery 8head LED PCB SMT machine chip mount

Inleiding van het product

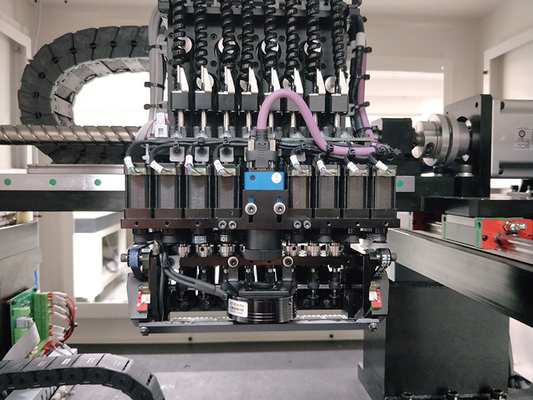

Hoge nauwkeurigheid: Elk van de acht opvangkoppen is uitgerust met een FLYING-visie-uitlijningscamera om een hoge nauwkeurigheid te garanderen.

Hoge snelheid: maximale plaatsingssnelheid van 0,086 s/chip.

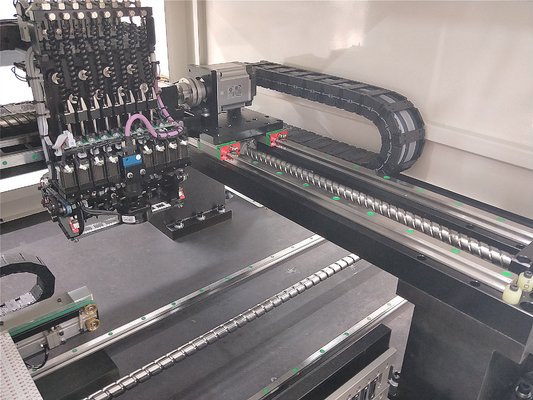

Elk montagehoofd heeft zijn eigen Z-richtings gesloten loop stappenmotor, die is ontworpen voor verticale beweging.

Plaatsen van SMD-componenten van 0603 tot en met 7474, met inbegrip van weerstanden, condensatoren, standaard- en onregelmatig gevormde LED's.

Geschikt voor alle LED-verlichtingsproducten, inclusief flexibele PCB-strips, cirkelvormige LED-lampenboards en zelfs onregelmatig gevormde boards.

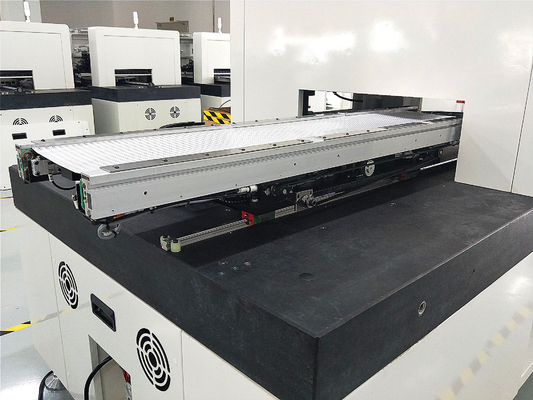

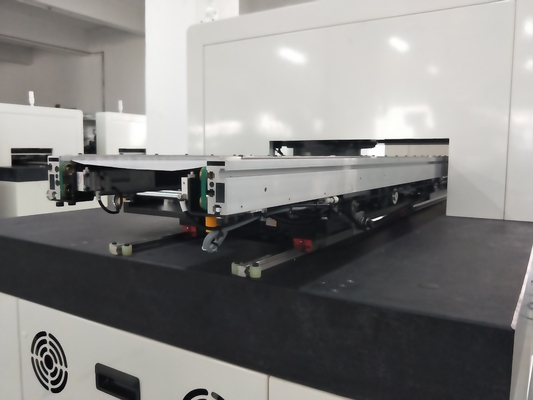

Met een SMEMA-compatibele inline transportband voor lijnautomatisering.

Zware marmeren platformondersteuning om een lange levensduur te waarborgen.

De uitstekende hardware-ondersteuning van internationale bekende merken zorgt voor herhaalbaarheid en precisie van de plaatsing.

Zelf ontwikkelde software vereenvoudigt de productie, de bediening en de programmering.

Automatische SMT-machine voor PCB-assemblage 0

Productspecificatie

Technische parameters
Model		HCT-530LV
Uitlijning		Systemen voor het uitlijnen van het vliegend zicht
Aantal spindels		8 spindels x 1 galerij
Nominale plaatsingssnelheid	Visie-uitlijning	LED 2835 45.000 CPH (optimaal)
Plaatsnauwkeurigheid		± 0,05 mm
		(Op basis van de standaard chips)
Mechanische precisie		±0,02 mm
Componentengamma	Visie-uitlijning	0603 ((inch) ~ 5050 ~ 7474 ((mm),
		hoogvermogen LED, IC < 10 mm
	Maximale hoogte	H=10 mm
		(kan maximaal 16 mm zonder zicht uitlijning)
Afmeting van het bord ((mm)	Maximaal	1,200 ((L) x 360 ((W)
Methode voor de behandeling van het bord		Inlijnconveyor
Tape Feeder	Typ van voedingsbron	Elektrische voedingsbron
	Voedingscapaciteit	20 (12 mm)
	Facultatief	8mm, 12mm, 16mm, 24mm
Gebruik	Kracht	AC 220V/240V 50/60Hz, enkelfasig
		Maximaal 2,8 kW
	Air Supply	0.55-0.7MPa (5.6-7.1kgf/cm2)
		Ingebouwde vacuümpomp voor koppen
De massa		Ongeveer 1560 kg.
Buitenaardse afmeting ((mm)		2,000(L) x 1,250(D) x 1,400(H)

Productgegevens

Automatische SMT-machine voor PCB-assemblage 1

Automatische SMT-machine voor PCB-assemblage 2

Automatische SMT-machine voor PCB-assemblage 3

Toepassing:

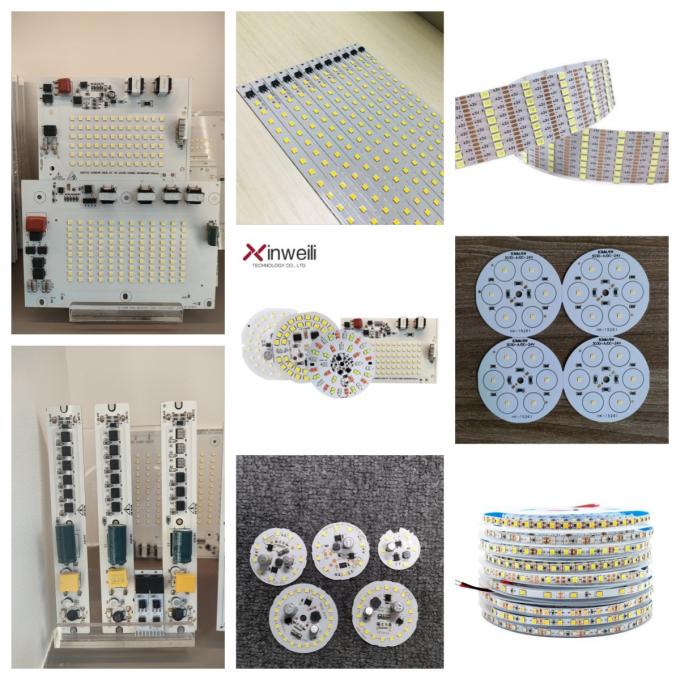

Op grote schaal gebruikt in de LED-verlichting, de productie van beeldschermen en de elektronische productiediensten (EMS).

De productie van LED-fluorescerende buizen, zachte lampband, LED Dob, LED-scherm, met name de montage van LED-schermmmodule boven P4, voldoende om allerlei weerstanden, condensatoren, IC's,LED-chips, en andere onderdelen van de montage, geschikt voor een verscheidenheid aan elektronische producten in bulkproductie.
