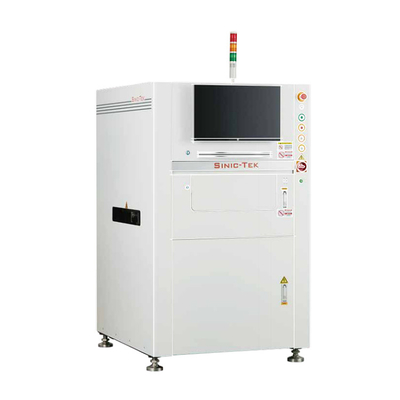

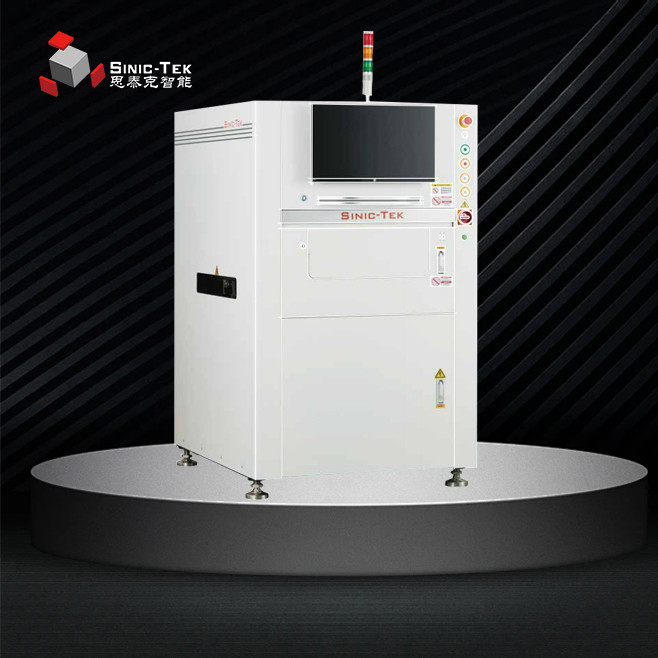

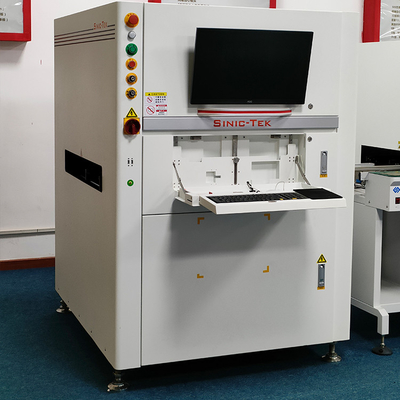

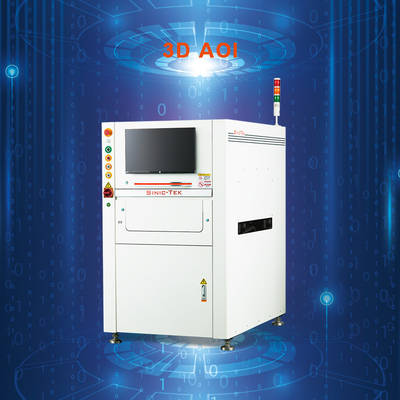

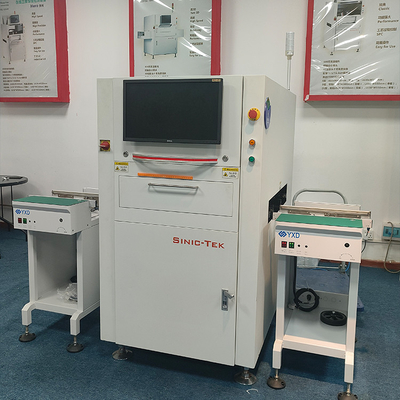

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT

Merknaam:	Sinictek
Modelnummer:	A510/ A630
MOQ:	1
Prijs:	54000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Document:

Naam:

SMT 3D AOL machine

brand name:

Sinictek

Modelnummer:

A510/ A630

Productnaam:

Geautomatiseerde optische inspectieapparatuur

Maximumraadsgrootte:

Voor een voertuig met een vermogen van meer dan 300 kW

Gebruik:

SMD GELEID SMT

kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

SMT-de Assemblageproductielijn van PCB

Levering vermogen:

De productiecapaciteit is 200 eenheden per maand.

Markeren:

Praktische geautomatiseerde optische inspectieapparatuur

Praktische aoi-inspectie-machine

Automatische optische inspectieapparatuur voor PCB's

Productomschrijving

SMT 3D AOl machine Geautomatiseerde optische inspectieapparatuur SINIC-TEK A510 A630 AOI 3D In-line SMT AOI machine

Productspecificatie

Technologieplatform	Eenbandplatform type C
Reeks	Een reeks
Model	A510 /A630
Meetingsbeginsel	Sinuswitprojectie PMP-inspectie
Metingen	Ontbrekende onderdelen, verschuiving, rotatie, driedimensionale polariteit, ondersteboven, OCV, zijdelingse stand, grafsteen, slechte soldering, enz.
Detectie van niet-prestatietypen	Soldeerpunt, volumepercentage soldeer, overmatig soldeer, onvoldoende soldeer, brug, gatstop, soldeerfilet, padverontreiniging, enz.
Resolutie van de lens	6.5M 13,5um/16,5um optie;12M 12um/15um optie
Precies XY (resolutie):	10um
Herhaalbaarheid	Hoogte:≤1um (4 Sigma);volume/oppervlakte:<1% ((4 Sigma);
Gage R&R	<<10%
Inspectiesnelheid	0.45 SEC/FOV
Qualiteit van het inspectiehoofd	Vier stukken
Tijd van detectie van het markeringspunt	0.5 sec per stuk
Maximun Meuring hoofd	10 mm
Maximale hoogte van element op PCB	50 mm
Maximale meethoogte van PCB-vervorming
Minimum element	1005
Maximumbelasting PCB-grootte ((X*Y)	450 x 450 mm (A510)
Maximumbelasting PCB-grootte ((X*Y)	600x550 mm (A630)
Inrichting van de transportband	voorbaanbaan (achterbaan als optie)
PCB-overdrachtrichting	Links naar rechts of rechts naar links
Aanpassing van de vervoerbandbreedte	handmatig en automatisch
Ingenieursstatistiek	:Productietrend;Xbar-R-diagram;Xbar-S-diagram;CP&CPK;%Gage Reparatability Data;AOI Dag/Wekelijkse/Maandelijkse verslagen
Gerber en CAD-gegevens importeren	(ondersteuning Gerber formaat ((274x,274d),Artificial genoemd patroon, X/Yimport CAD)
Ondersteuning van het besturingssysteem	Windows 10 Professional (64 bit)
Afmetingen en gewicht van de apparatuur	W1000xD1174xH1550,985Kg
Facultatief	1D / 2D Barcode Scanner; Badmark Functie; driepuntsfunctie; offline programmering; Repair Station

Programmable structure grating (PSLM) technologie

De programmable structure grating (PSLM) is onafhankelijk ontwikkeld en geproduceerd om een full-spectrum structure grating te vormen.De detectievermogen en het toepassingsbereik van de apparatuur zijn sterk verbeterd..

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 1

Intelligente AI naadloze puzzeltechnologie

3D SMT AOI neemt innovatieve AI intelligente naadloze puzzel technologie, die het niveau van onzichtbaarheid voor het blote oog bereikt, en voor de problemen van ongelijke, ongelijke,ongelijke kleur en beeldvervorming bij de verbinding tussen Fov en Fov van de traditionele AoiHet verbetert de positioneringsnauwkeurigheid van de detectiebox en vermindert de debuggingtijd van het programma.

Na intelligente naadloze mozaïek technologie verwerking van het beeld, kan niet zien ongelijke, ongelijke, ongelijke kleur, beeldvervorming

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 2

Verbeterde Super RGB Pro 2D-lichtbron

3DAOI gebruikt het zelf ontwikkelde verbeterde meerhoekige, meerruimte, verstelbare RGB + w + coaxiale 2D-lichtbronontwerp, dat geschikt is voor de detectie van componenten,soldeersluitingen en tekst in verschillende situaties.

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 3

Intelligente programmabewerking: eenvoudig, snel

3DAOI neemt de methode van intelligent programmabewerken en de modus van templateparameterinstelling aan, zodat het gemakkelijk is om snel programma's te schrijven en te debuggen.

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 4

3D + 2D ontologie positioneringstechnologie

3DAOI neemt 3D-localisatietechnologie en 2D-localisatietechnologie aan als assistent om een nauwkeurige localisatie van chip- en IC-componenten en PIN-PIN- en zwarte componenten te garanderen.

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 5

High frame number CXP camera schema, 4/8 projectie hoofd detectie schema

De 3D-AOI-camera maakt gebruik van de COAXPRES (SCXP-6) -standaard met een resolutie van 1200 W en een framerate van maximaal 188 frames om de toonaangevende testsnelheid in de industrie te garanderen.3D AOI kan het beste detectieschema bereiken door gebruik te maken van de optionele 4 projectiekoppen + 8 projectiekoppen en de PSLM-multifrequentieprojectiemogelijkheid, die betrekking heeft op alle SMT-toepassingen.

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 6

Software voor de analyse van de SPC en instellingen voor de besturing in gesloten kring

3D AOI beschikt over een volledige SPC-analyse-software en een gesloten-loopcontrole om ervoor te zorgen dat 3D AOI-testgegevens volledig statistisch en analytisch kunnen zijn en gemakkelijk te traceren zijn;3DAOI driepuntsintegratiefunctie, met behulp van Sinic-Tek's 3DSPI en 3DAOI, kunnen specifieke metingen van een enkele PAD worden opgevraagd.

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 7

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 8

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

Praktische geautomatiseerde optische inspectieapparatuur voor PCB LED SMT 9
