Automatische PCB-laders met hoge sterkte

Merknaam:	HXT
Modelnummer:	NGK-U250
MOQ:	1
Prijs:	3000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT-ontladingsmachine

Plaats van oorsprong:

Guangdong, China

Modelnummer:

NGK-U250

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Naam van het product:

SMT PCB NGOK Magazine Unloader Machine

Functie:

Volledig automatisch

Gebruik:

SMT-productielijn

PCB-grootte L*W (mm):

80x50mm~350x250mm

Kracht:

220V/50HZ 320W

Garantie:

1 jaar

Afmetingen L*W*H(mm):

1450 x 700 x 1250 mm

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Automatische PCB-Ladermachine

Machines voor het laden van PCB's met hoge sterkte

Hoge sterkte SMT-behandelingsapparatuur

Productomschrijving

SMT Automatic PCB Unloader 250mm Single Rail / Double Rail NGOK Magazine Unloader Machine Equipment Voor smt Productielijn Elektronische assemblage

Inleiding van het product

● Uiterlijkstructuur: plaatconstructie en aluminiumprofiel in het frame, het oppervlak is gespoten en de kleur is golfwit.

● Microcomputer PLC-besturing, stabiel en betrouwbaar.

● Touchscreen display werking, met automatische foutdiagnostiekfunctie, handige mens-machine dialoog.

●Meerdere geluids- en licht- en touchscreen alarmmogelijkheden.

● De heftrap van het rek kan worden ingesteld op basis van de dikte van het PCB.

● Met automatische telfunctie is het handig voor productiestatistieken.

● Een menselijk ontwerp zorgt ervoor dat het PCB-bord niet breekt, waardoor de uitvoercapaciteit verbetert

De onderste verbinding ontvangt het PCB-bord en gebruikt de motor om het bord naar het materiaal frame te sturen

● Met behulp van een stappenmotor kan de kracht en de snelheid op het touchscreen worden ingesteld.

De drukplaat apparaat neemt twee limiet posities om de PCB bord te beschermen

●Goede en slechte planken kunnen van boven naar beneden worden gescheiden en het aantal lagen kan worden ingesteld.

●Dubbele lijnnummers maken onderscheid tussen NGOK en NGOK

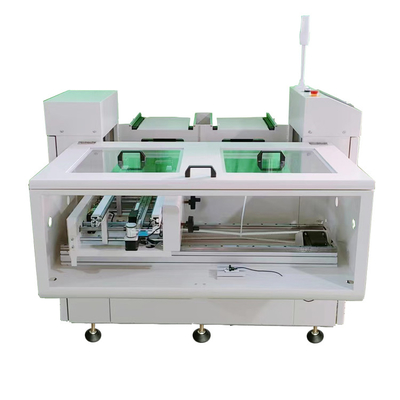

Automatische PCB-laders met hoge sterkte 0

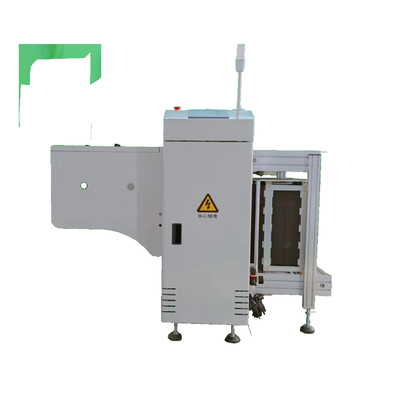

Automatische PCB-laders met hoge sterkte 1

Productspecificatie

Informatie over het product
Model van het apparaat	250	330	390
Toepasselijke kadergrootte	355320563 mm	460400563 mm	535460563 mm
Afmeting van het PCB-bord (mm)	350* ((50-250)	450* ((50-330)	530*(50-390)
PCB-dikte	0.6-3.0 mm	0.6-3.0 mm	0.6-3.0 mm
overdrachtssnelheid	10S/PCS	10S/PCS	10S/PCS
Transporthoogte	900 ± 20 mm	900 ± 20 mm	900 ± 20 mm
leveringsgewicht	60 tot 2000 g	60 tot 2000 g	60 tot 2000 g
Afmetingen (LWH)	1500 x 1500 x 1300 mm	190016001250 mm	210017501250
lichaamsgewicht	Ongeveer 200 kg.	380 kg	420 kg
Startvermogen/vermogen zonder belasting	200 W	250 W	300 W
Stroomvoorziening en negatieve lading	220 V wisselstroom, enkelfasig
Selectie van stappen	1 ~ 5 stappen (10 mm stappen afstand)
Toeleveringsluchtbron	4 tot 6 kg
Vaste zijde	Vorder bevestiging (achter bevestiging kan worden aangepast)
Vervoerrichting	Links naar rechts (kan aangepast worden van rechts naar links)
Aantal opslagdozen	2 stuks
Vervoerrichting	L-R/R-L facultatief
Voltage weerstaan	AC-terminal naar grond 1500VAC, 1 minuut
Gebruiksomgeving	Milieu vrij van corrosieve gassen en stof
Anti-verstoring	Spanningsgeluid: 1000Vp-p, golfbreedte 1us, 1 minuut
Overdracht en aansluiting van PCB-platen	Met stapmotor (42*48)
Paralleltransfer sub-NGOK PCB's	Adopteer 86-hoge-precisie stappenmotor
Translatiebelastingstransmissieapparaat	Geïmporteerde synchrone banden van staaldraad
NG-lijnnummer	Automatisch verplaatsen naar het NG-opslagframe (het opslagframe kan automatisch worden ingevoerd en uitgevoerd)
OK lijnnummer	Automatisch het OK-vak invoeren via het vertaalplatform
Merk van het onderdeel
transportmotor	Chinese Universiteit van Taiwan
besturingsmodule	SIEMENS PLC
Stepmotor voor het opheffen	Chinese Universiteit van Taiwan
De elektromagnetische klep	AirTAC
Liften	met een breedte van niet meer dan 50 mm
Drie-kleurig licht	Owen-LED-licht
Signalcommunicatie-interface	Onlineverbinding (Standaard SMEMA)

Productgegevens

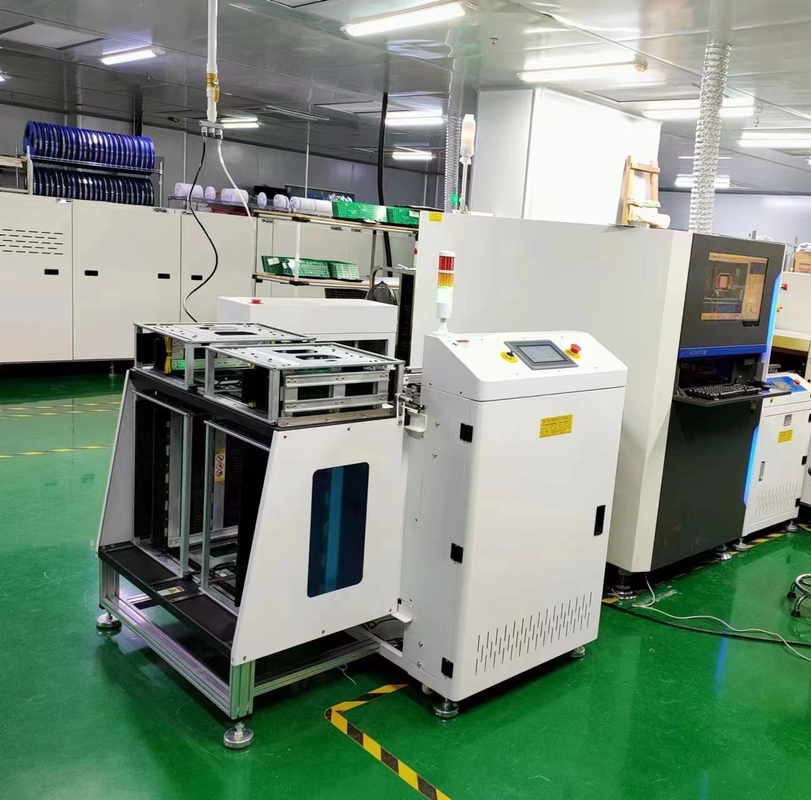

Automatische PCB-laders met hoge sterkte 3

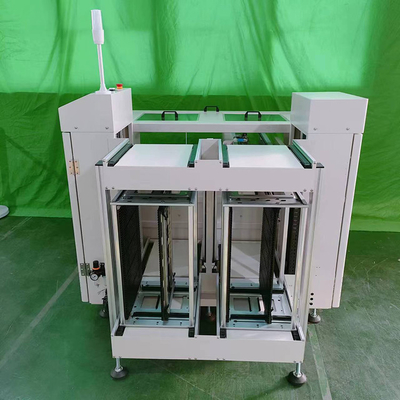

Automatische PCB-laders met hoge sterkte 4

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

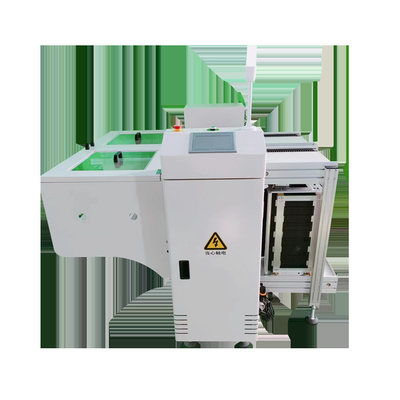

Automatische PCB-laders met hoge sterkte 6
