Intelligente hoge efficiëntie door middel van gaten Invoegingsmachine Radial Invoegingsmachine

Merknaam:	FUXING
Modelnummer:	AKM
MOQ:	1
Prijs:	25000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

THT-machine

brand name:

FUXING

Modelnummer:

AKM

Productnaam:

Volledig automatische Ai DIP horizontale insteekmachine

Maximumraadsgrootte:

330x280 mm

Gebruik:

DIP LED SMT

kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

Productielijn voor PCB-assemblage van DIP

garantie:

1 jaar

Levering vermogen:

De productiecapaciteit is 200 eenheden per maand.

Markeren:

Intelligente door het gat gecomponenteerde invoegmachine

High Efficiency Radial Insertion Machine (Hoog efficiënte radiële invoegmachine)

Intelligente radiële invoegmachine

Productomschrijving

THT Invoegmachine Elektronische componenten Plug In Line Machine PCB Pick And Place Machine Automatische horizontale componenten Invoegmachine

Inleiding van het product

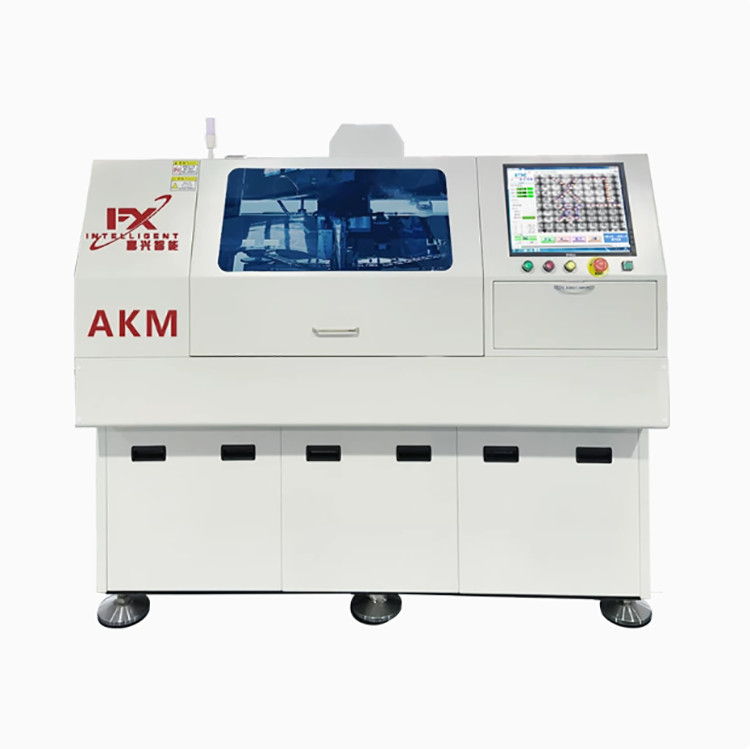

Fuxing smart AKM THT machine is een automatisch apparaat, AI / DIP-apparatuur, dat wordt gebruikt om automatisch elektronische componenten in printplaten (PCB) in te voeren.Plug-in-machine door middel van een zeer geautomatiseerde werking, de productie-efficiëntie en de productkwaliteit aanzienlijk verbeteren, terwijl de arbeidskosten en het foutenpercentage worden verlaagd.
De belangrijkste functies en kenmerken zijn:
Automatische herkenning en interpolatie: de THT-machine kan allerlei elektronische componenten herkennen en invoegen, zoals condensatoren, inductoren, connectoren enzovoort.met een vooraf ingesteld programma en sensor, kan het apparaat componenten precies in de voorgeschreven positie van het PCB plaatsen.
Hoge nauwkeurigheid en hoge efficiëntie: de THT-machine met een zeer nauwkeurig visie-systeem en multi-punt positioneringstechnologie om de nauwkeurigheid van de interpolatie te garanderen.De hoge snelheid en het stabiele ontwerp zorgen voor een snelle werking, zoals de volledige automatische verticale insteekmachine met een snelheid van 0,16 seconden/punt.
Verscheidenheid aan modellen: THT-machine levert een verscheidenheid aan plug-in-machines, waaronder volledig automatische verticale plug-in-machine, volledig automatische horizontale plug-in-machine,volledig automatische onregelmatige aansluitmachine, enz. , geschikt voor verschillende productiebehoeften en onderdelen.
De THT-machine heeft een hoog niveau van intelligentie en kan zich aanpassen aan verschillende soorten en specificaties van elektronische componenten.en kan het productieproces in realtime volgen en zelfoptimalisatie en foutvoorspelling uitvoeren.
THT machine wordt veel gebruikt in verschillende elektronische producten, met name in de productie van een groot aantal elektronische componenten plug-in scene, zoals mobiele telefoon oplader, verlichting stroomvoorziening,met een vermogen van niet meer dan 50 W.

Productspecificatie

Modellen	AKM (Connected machines)	AWM (High Speed Machine)
Theoretische snelheid	0.18 sec/pcs	0.16 sec/pcs
Richting invoegen	0°,90°,180°,270° Parallel
Type onderdeel	Standaard 0,6 mm,diameter 0,4-0,8 mm ((optioneel),condensator,transistor,diode,resistor,sluiting en andere bandverpakkingsmaterialen en jumpers
Specificaties van de onderdelen	3~16 mm Componentbody lengte,0.6~4 mm Lichaamsdiameter,00,4 tot 0,8 mm looddiameter
Loodspanning	5 ~ 20 mm Dubbele gaten tussen elkaar
lengte van de snijhoek van het element	1.2~2.2 mm Verstelbaar
Hoek van buiging van de component	5-45° verstelbaar
Grootte van het substraat	5050mm~330280mm
Substraatdikte	2.36mm ((Standaard:1.6 mm)
Transmissie-modus van de printplaat	Volledig automatisch:links rechts (standaard) of rechts links (optioneel)
Hoogte van het substraat	900 ± 20 mm
Substraatoverdracht	3 sec/pcs
PCB-componenten op en neer door de hoogte	12 mm boven/8 mm onder
aandrijfsysteem	AC-servo,AC-motoren
Metode voor het corrigeren van de positie van de gaten	CCD beeldvisueel systeem,visueel correctie van meerpunten MARK
Base Drive-modus	Servomotor
Voederstand	Huishoudelijk	Algemeen
Programmeringsstijl	Offline/Online (Quickscanprogrammafunctie)
Gegevensinvoermethode	USB-invoer (EXCEL-documentformaat)
Geïdentificeerde slechte functies	Automatische herkenningsfunctie voor defecte PCB-platen
Controlesysteem	Windows-besturingssysteem, Chinees-Engelse interface, platform, LCD-scherm
MES systeem	Zonder deze functie	Ondersteunende MES-interface (optioneel)
Gebruik kracht/kracht	220V,AC 50/60HZ,1.5KW Eenfasige	220V,AC 50/60HZ,1.6KW Eenfasige
Gebruik Luchtdruk/volume	0.6 mpa/0.3 m3/min
Grootte van de host	L1806mmW1456mmH1806mm
Grootte van het materiaalstation	L1386mmW972mmH1298mm 10 voedingsstation	L1895mmW972mmH1298mm 20 voedingsstation
Gewicht van de machine	Ongeveer 1500 kg ((met 10 voeders)	Ongeveer 1600 kg ((met 10 voeders)

Intelligente hoge efficiëntie door middel van gaten Invoegingsmachine Radial Invoegingsmachine 0

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.
