Automatische pcb-smt-machine 2,4 meter 3 meter smt-conveyor plug in line

Merknaam:	HXT
Modelnummer:	HXT-D2.4M
MOQ:	1
Prijs:	380
Verpakking:	Houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

Invoerlijn

brand name:

Modelnummer:

HXT-D2.4M

Naam van het product:

Dip Productielijn Pcb Plug-in Line transportband

Maximumraadsgrootte:

350 mm

Gebruik:

SMD DIP SMT

Toepassing:

SMT-de Assemblageproductielijn van PCB

Verslag van de test van de machine:

Voorziening

Maatwerkgrootte:

2.4 meter/3 meter

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

2.4 Meter PCB SMT-machine

2.4 Meter-smt-conveyorsystemen

3 meter smt transportsystemen

Productomschrijving

Automatische 2,4 meter3Lijn voor het inbrengen van de meter Volledige automatische lijnen volledige automatische dip productielijn pcb plug-in lijnvervoerband

Beschrijving

De plug-in-lijn is een soort assemblagelijnapparatuur voor de elektronische industrie, die op grote schaal wordt gebruikt in allerlei productielijnen, vooral in de assemblage van elektronische printplaten.De plug-in lijn komt in verschillende soorten en configuraties om te voldoen aan verschillende productie-eisen.

Classificatie en stijl

Plug-in-lijnconveyor kan worden onderverdeeld in automatische plug-in-lijn en keten-plug-in-lijn, geschikt voor multi-specificatie circuit board plug-in proces, gemeenschappelijke stijlen omvatten eenzijdige plug-in,dubbelzijdige aansluiting en hoek aansluiting.

De lengte, de hoogte en de breedte van de aansluitlijn kunnen worden aangepast aan uw specifieke behoeften.

De elektrische besturingsmodus omvat frequentiekonversie, snelheidsregulerende stapsloze motor en elektronische snelheidsregulerende motor.

Er zijn twee werkwijzen: verplichte en vrije sectie.

De zijkant van de taille kan van staal of aluminium zijn.

Opties zijn luchtpijp, ventilator, proceskaarthouder, dashboard, stopcontact en gereedschapskist.

De technische kenmerken van dit type document:

dip Invoeglijn kan worden aangepast volgens de eisen van de klant, veel gebruikt in de elektronica-industrie productie assemblage.

De combinatie en configuratie kunnen willekeurig worden gewijzigd, de snelheid van de aansluiting kan worden aangepast via de snelheidswisselknop,de breedte kan te allen tijde worden aangepast aan de verschillende breedte van het printplaat.

Druk de stekker in met aluminium gids, wrijving is klein, geen geluid.

Scenario's en voordelen toepassen

De plug-in-lijn wordt voornamelijk gebruikt in de assemblagelijn van de elektronica-industrie, met name voor de installatie van de plug-in-componenten voor golfsoldering.Door middel van de redelijke optimalisatie ontwerp, kan de insteeklijn de werkdoeltreffendheid verbeteren, de fout bij handmatige bediening verminderen en de laskwaliteit waarborgen.

Productspecificatie

Project	Eenzijdige aansluitkabel 2,4/3 meter
Grootte van de apparatuur	L2400W600H2000mm/L30006002000mm
Grootte van het werkvlak	L2400600750mm/L3000600750mm
met een vermogen van meer dan 10 W	50 tot 350.
Kracht	60 W
Rackprofiel	40401,5 mm vierkante doorgang
Transportsnelheid	0.5·2m/min verstelbaar
Project	Dubbelzijdige aansluitkabel van 2,4 m/3 m
Afmetingen van de apparatuur	L3000mmW1200mmH2000mm (kan aangepast worden)
Grootte van het werkvlak	L3000mmW1200mmH750mm
Opdracht op het werk	Niet-standaard aanpassing (aanpassing op vraag).
Afmetingen	Automatische dubbele aansluiting.
Plug-in methode	Automatische levering, handmatig inbrengen.
Aanpassingsmethode	Handmatig aanpassingsmechanisme.
Materiaalkeuze
Motor	Motor van het Taiwanese merk Yongkun (het motorvermogen voor de frequentiekonversiesnelheidsregeling kan worden geselecteerd).
Frame	Gebruik een vierkant van 40401,2 mm koolstofstaal om de oppervlakte te ontroeren met elektrostatische sprayverf (computerwit).
Mesa	1.2 mm koudgewalste plaat wordt gebruikt om het oppervlak te buigen om roest, sprayverf en elektrostatisch spray (computerwit) te verwijderen.
Plug-inprofielen	De speciale aluminium geleidingsrail is uitstekend en duurzaam, niet gemakkelijk te vervormen, 40 x 56 mm.
Aanpassingsprofiel	Het nauwkeurig bewerkte schroefstaafinstellingsmechanisme past goed en er is geen geluid tijdens het overbrengsproces en het kan lang worden gebruikt.
Kracht	40w micro-motor met 1:50 versnellingsbak en 1 set snelheidsregelaar V=0.3~3m/min Gemaakt van koud plaat buigen en lassen Oppervlakte schilderen en ontroeren.
Aflevering	Een hoge kwaliteit roestvrijstalen ketting wordt gebruikt om de transmissie stabiel te maken en het geluid laag te houden.
Configuratie per station (onafhankelijke besturing van elke eenheid)	Onderdeeldoos: 5 stuks antistatische onderdeeldoos Proces Kanban: speciale H-type legeringspad met A4-hard rubberen deksel Verlichting: 0,9 meter 12W T8LED energiebesparende lamp schakelaar onafhankelijke besturing.
Stroomvoorziening	Algemene voedingsluchtschakelaar verlichting Plug-board onafhankelijke luchtschakelaar.

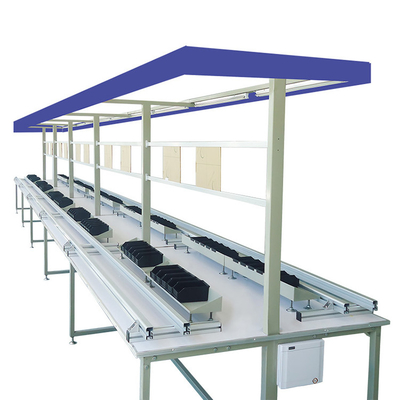

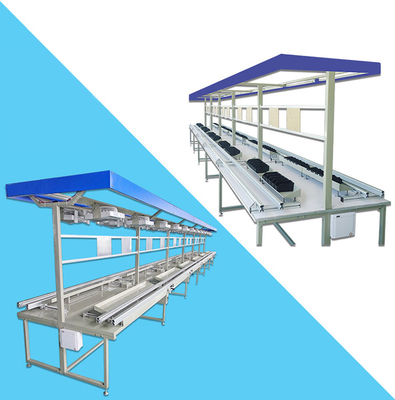

Automatische pcb-smt-machine 2,4 meter 3 meter smt-conveyor plug in line 0

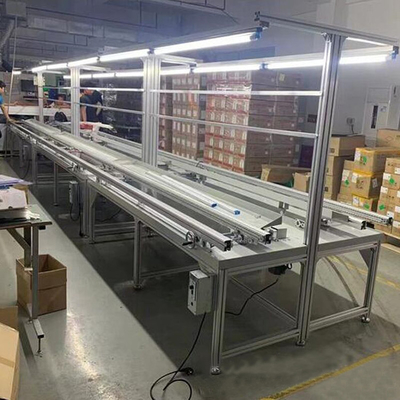

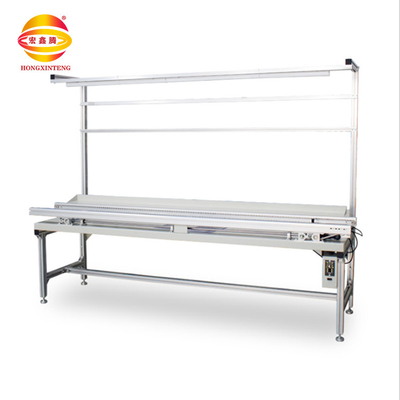

Automatische pcb-smt-machine 2,4 meter 3 meter smt-conveyor plug in line 1

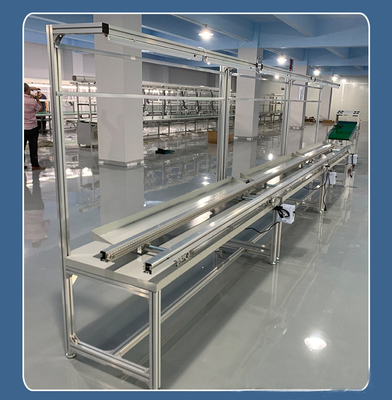

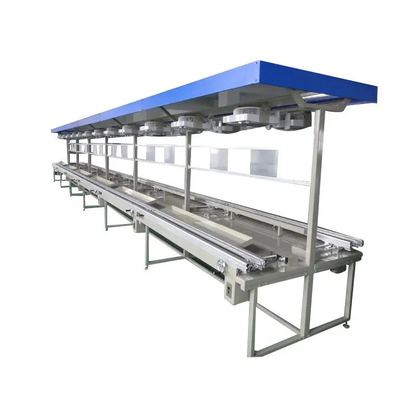

Automatische pcb-smt-machine 2,4 meter 3 meter smt-conveyor plug in line 2

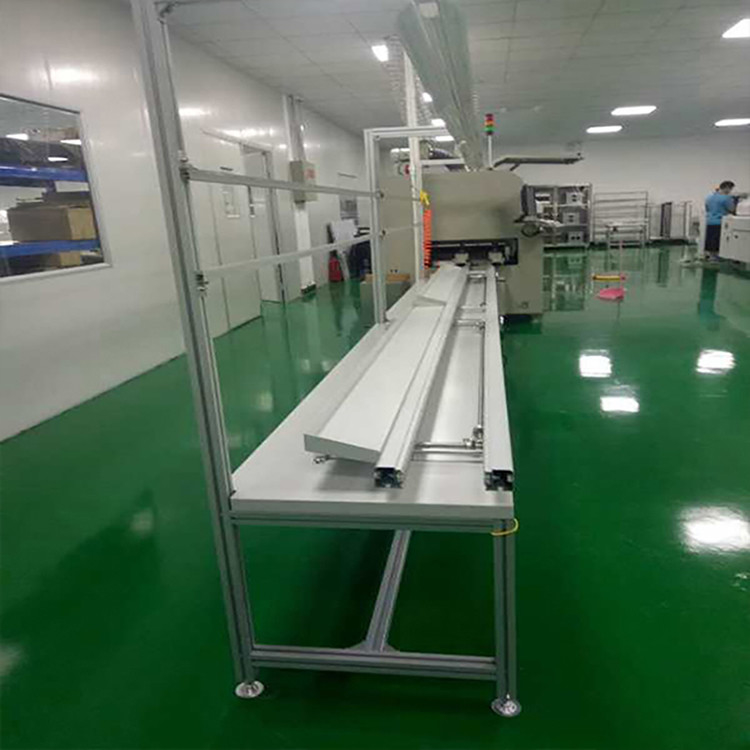

Automatische pcb-smt-machine 2,4 meter 3 meter smt-conveyor plug in line 3

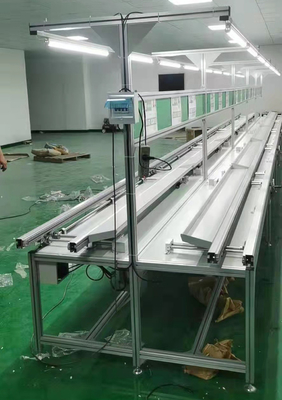

Automatische pcb-smt-machine 2,4 meter 3 meter smt-conveyor plug in line 4

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

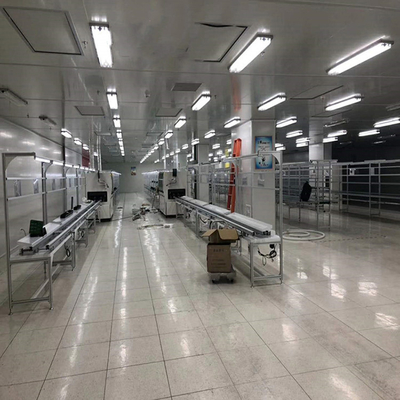

Automatische pcb-smt-machine 2,4 meter 3 meter smt-conveyor plug in line 5
