High Speed Electronics Production Full Automatic SMT Machinery JUKI RS-1R SMT Pick and Place Machine PCB assemblage machine

Beschrijving

Volledig automatische SMT-machines assemblagelijn

Deze volledig geautomatiseerde SMT lijn combineert geavanceerde hardware, precisie engineering en intelligente software om ongeëvenaarde efficiëntie, nauwkeurigheid,en aanpassingsvermogen voor de moderne elektronische productieDe lijn iInclusiefzevenkernmachines:HXT automatische laadmachine, GLS-E aUtomatische soldeerpasta-printer, Sinictek 3D SPI-machine, Juki RS-1 pick-and-place-machine, JT (JTR-1000) reflowovenmachine, Sinictek 3D AOI-machine en HXT-ontladingsmachine.

HXT Automatische Lauder

Functie: De HXT Automatic Loader Machine is een robuuste, geautomatiseerde oplossing voor het toevoegen van PCB's in SMT-productielijnen, waardoor continue werking wordt gewaarborgd door middel van geavanceerde technologie.

Belangrijkste specificaties:

- PCB-verwerkingscapaciteit: maximale PCB-grootte: 510 × 390 mm

- PCB-dikte: compatibel met platen van 0,6 mm tot 3 mm voor delicate toepassingen.

- opslagcapaciteit: bevat tot 50 PCB's in het magazijn, waardoor de downtime voor herladen wordt beperkt.

- PCB-transfersnelheid: 10 seconden/pcs om te synchroniseren met stroomafwaartse apparatuur.

- Stroomvoorziening: enkelfasige wisselstroom 220 V ± 10%, 50/60 Hz voor globale compatibiliteit.

- Afmetingen: Compacte voetafdruk van 1650 × 870 × 1300 mm (L × W × H)

- Gewicht van de machine: ongeveer 250 kg.

GKG Automatische soldeerpasteprinter (GLS-E)

Functie: past soldeerpasta op PCB-pads met microniveau nauwkeurigheid aan om de plaatsing van de componenten voor te bereiden.

Belangrijkste specificaties:

- PCB-capaciteit: ondersteunt platen tot 510 mm × 510 mm en diktes van 0,4 mm tot 6 mm.

- Stencil Frame: past in frames van maximaal 737 mm × 737 mm voor grote of multi-panel PCB's.

- Snelheid: programmabele transportbandsnelheid tot 1500 mm/s en druksnelheid tussen 10­200 mm/s.

- Reinigingssysteem: droog, nat, vacuüm drie modi

- Vermogen: werkt op wisselstroom 220 V ± 10%, 2,2 kW,

- Afmetingen: ingebouwd in een compacte 1250 mm x 1425 mm × 1500 mm.

- Gewicht van de machine: ongeveer 1100 kg.

Snictek 3D SPI-machine (S2020)

- Functie: The Sinictek 3D SPI (Solder Paste Inspection) Machine is an advanced optical inspection system used in Surface Mount Technology (SMT) production lines to analyze the quality of solder paste deposits on printed circuit boards (PCBs).

Belangrijkste specificaties:

- PCB-compatibiliteit: maximale PCB-grootte: 450 mm × 500 mm (geschikt voor middelgrote tot grote borden).

- Diktebereik: meestal ondersteunt PCB's van 0,4 mm tot 6 mm ( varieert per model).

- Beginsel: 3D-wit licht faseverschuivende lichtmodulatie (PSLM) en fase meting

- Profilometrie (PMP), waardoor een hoge precisie van de 3D-topografie kan worden verkregen.

- Inspectiesnelheid: 0,35­0,5 seconde per zichtveld (FOV), balanceringssnelheid en nauwkeurigheid voor lijnen met een hoge doorvoer.

- Vermogen: werkt meestal op AC220V, 50/60Hz ( varieert naargelang de configuratie).

- Mark-Point Detection: 0,3 seconden per stuk voor snelle PCB-uitlijning.

Conveyorregulatie: handmatige en automatische breedte-regulatie (50×450 mm), voor verschillende PCB-groottes zonder stilstand.

- Machinale afmetingen: 1000 mm × 1150 mm × 1530 mm (compact voor een gemakkelijke integratie).

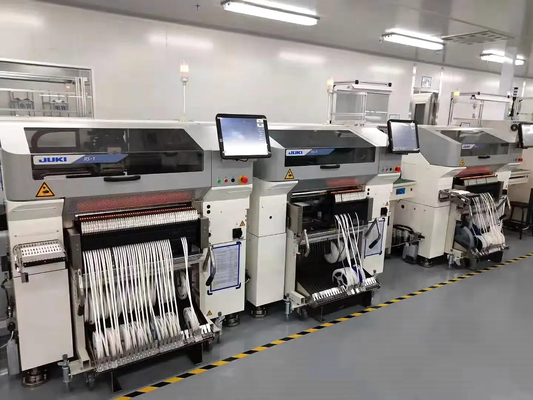

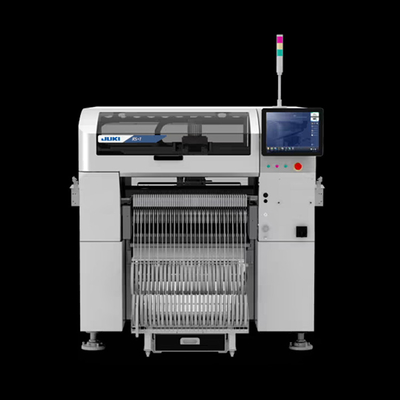

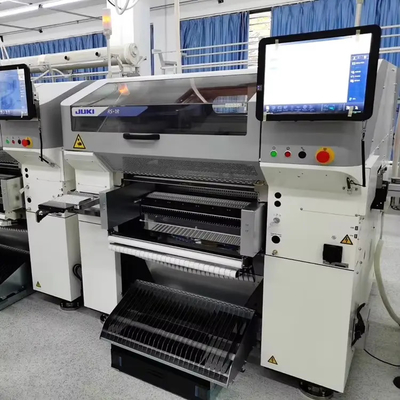

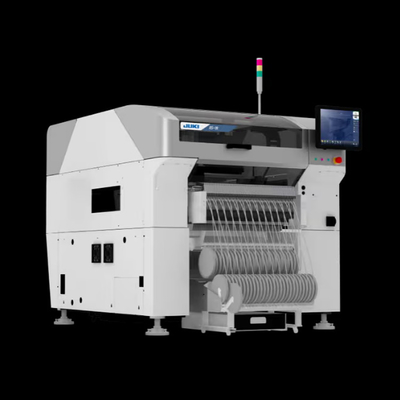

Juki SMT pick and place machine (Juki RS-1R)

- Functie: Precieze plaatsing van op het oppervlak gemonteerde componenten op PCB's.

Belangrijkste specificaties:

- Plaatsingssnelheid: 47.000 CPH met 8 plaatsingskoppen voor snelle doorvoer.

- Component Range: Handles 0201 metric (008004) up -tot 74 mm vierkante en 50 mm x 150 mm rechthoekige delen voor maximale flexibiliteit.Hoogte van het onderdeel 25 mm

- Visie­systeem: uitgerust met een vliegende camera voor realtime component-uitlijning en inspectie.

- PCB maximale grootte: 650 mm × 370 mm voor panelen met meerdere platen.

- Bedieningsluchtdruk: 0,5+/-0,05 MPa.

- Machina dimensie: 1500mm × 1810mm × 1440mm en het gewicht van de machine is 1700 KG.

JT-hersteloofmachine (JTR-1000)

- Functie: Loodvrije hete lucht smelt soldeerpasta om permanente elektrische verbindingen te vormen tussen componenten en PCB's.

Belangrijkste specificaties:

- Verwarmingszones: 10 zones (10 bovenste/ 10 onderste) over een verwarmingslengte van 3890 mm, waardoor een nauwkeurige thermische profilering mogelijk is.

- Koelzone: 3 Top / 3 Onderste koelzone om vervorming te voorkomen.

- Transportbanden: elektrisch verstelbaar, met keten aangedreven transport, voor het verwerken van PCB's tot 4000 mm breed.

- Temperatuurregeling: bereik tot 300°C, driefasig 380V vermogen en 36 kW bedrijfsverbruik.

- Afmetingen: 6300 mm × 1430 mm × 1530 mm, ontworpen voor omgevingen met een hoge doorvoer.

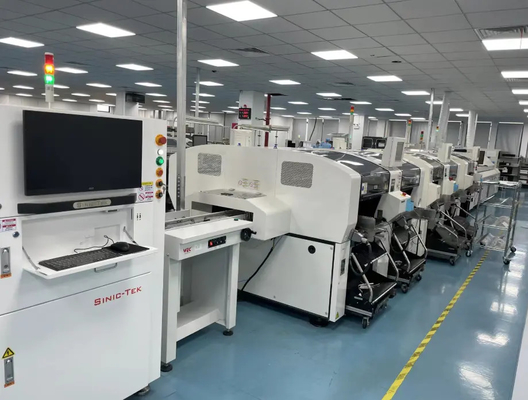

Snictek 3D AOI-machine (A630)

De machine voor geautomatiseerde optische inspectie (AOI) is ontworpen voor een nauwkeurige inspectie van printplaten (PCB's), waarbij de kwaliteitscontrole wordt gewaarborgd door het opsporen van soldeerfouten en onderdelenproblemen.

Belangrijkste specificaties:

- Maximale PCB-grootte: 450 mm × 450 mm.

- Maximale componentenhoogte: 50 mm (voor hoge componenten zoals connectoren).

- Resolutie van het objectief: 6,5 megapixels met een pixelgrootte van 13,5 μm.

- Minimale detecteerbare component: 1005 metrische (1,0 mm × 0,5 mm, gelijk aan 0402 imperial).

- Inspectiesnelheid: 0,45 seconde per gezichtsveld (FOV).

- Aanpassing van de breedte van de transportband: handmatige en automatische opties voor flexibiliteit bij de verwerking van de breedte van de PCB.

- Mogelijkheden voor het opsporen van gebreken

- Defecten van de soldeer: bruggen, onvoldoende/overschotende soldeer, problemen met de soldeerfillet, verstoppen van gaten, verontreiniging van paden en analyse van het percentage van het volume van de soldeer.

- Componentdefecten: verkeerde uitlijning, ontbrekende componenten en besmetting.

- Machinaal formaat: W1000xD1174xH1550mm (L × W × H).

- Gewicht: 985 kg (vereist een stevige installatie).

HXT Automatische ontlaadmachine

Functie: De HXT Automatic Unloader Machine is een robuuste, geautomatiseerde oplossing voor het toevoegen van PCB's in SMT-productielijnen, waardoor continue werking wordt gewaarborgd door middel van geavanceerde technologie.

Belangrijkste specificaties:

- PCB-verwerkingscapaciteit: maximale PCB-grootte: 510 × 390 mm

- PCB-dikte: compatibel met platen van 0,6 mm tot 3 mm voor delicate toepassingen.

- opslagcapaciteit: bevat tot 50 PCB's in het magazijn, waardoor de downtime voor herladen wordt beperkt.

- PCB-transfersnelheid: 10 seconden/pcs om te synchroniseren met stroomafwaartse apparatuur.

- Stroomvoorziening: enkelfasige wisselstroom 220 V ± 10%, 50/60 Hz voor globale compatibiliteit.

- Afmetingen: Compacte voetafdruk van 1650 × 870 × 1300 mm (L × W × H)

- Gewicht van de machine: ongeveer 240 kg.

Toepassingen:

Deze volledig geautomatiseerde SMT-lijn is geschikt voor industriële producten, consumentenelektronica, mobiele apparatuur, computers en de automobielindustrie.
