10 Zone Loodvrije Smt Reflow Oven Met Dual Rail Conveyor System

Merknaam:	JT
Modelnummer:	TEA-1000
MOQ:	1
Prijs:	24000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

terugvloeiingsoven

Brand name:

Modelnummer:

TEA-1000

Naam van het product:

Loodvrije warmluchtoven JT SMT

Maximumraadsgrootte:

450 mm

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

10 Zone SMT terugstroomoven

10 Zone-reflow soldeermachine

Loodvrije reflow soldeermachine

Productomschrijving

10 Zone Loodvrije SMT JT Reflow Oven Single Rail Warmlucht Reflow Soldering Machine Met Computer TEA-1000 Reflow Oven

Inleiding van het product

TEA-serie Loodvrije warmlucht-terugstroomoven

★ Spoorconveyor systeem

De spoorlijn wordt speciaal gehard gemaakt, stijver en langer houdbaar.

De transportketen is gebaseerd op een roestvrij enkelvliesketen.

★ Dual-Rail-conveyor systeem

Het dubbele spoorstelsel kan de productiviteit verhogen, het verbruik verminderen en de kosten besparen.

Versterkte hoofdhangbeugel ter voorkoming van spoorvervorming en blokkades.

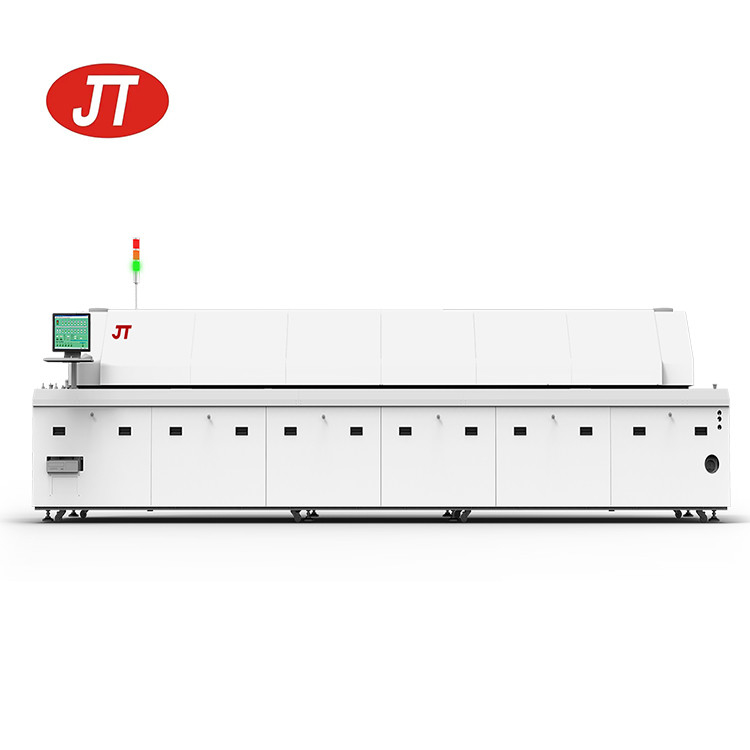

10 Zone Loodvrije Smt Reflow Oven Met Dual Rail Conveyor System 0

Productspecificatie

Model	TEA-1000	TEA-1000D	TEA-1000L
Gedetailleerde beschrijving
Externe afmetingen	6000 x 1430 x 1530 mm	6000 x 1660 x 1530 mm	6000 x 1660 x 1530 mm
Hoofdkleur	Witte golven	Witte golven	Witte golven
Nettogewicht	Ongeveer 2600 kg.	Bij benadering. 2950 kg	Bij benadering. 2900 kg
Volume uitlaatlucht	10m3/min × 2 toegangsweg	10m3/min × 2 toegangsweg	10m3/min × 2 toegangsweg
Stroomvoorziening	5 kabel 3 fase; 380V 50/60HZ; (□ O: 220V 50/60HZ)	5 kabel 3 fase; 380V 50/60HZ; (□ O: 220V 50/60HZ)	5 kabel 3 fase; 380V 50/60HZ; (□ O: 220V 50/60HZ)
Kracht	Startvermogen 36 kW, werkvermogen 10 kW	Startvermogen 38 kW, werkvermogen 11 kW	Startvermogen 38 kW, werkvermogen 11 kW
Verwarmingstijd	Ongeveer 25 minuten.	Ongeveer 30 minuten.	Ongeveer 30 minuten.
Temperatuurbereik	Kamertemperatuur - 300 °C	Kamertemperatuur - 300 °C	Kamertemperatuur - 300 °C
Maximale breedte van het PCB	400 mm (450 mm optioneel)	270 mm × 2 ((eenkanaal 50-490 mm)	610 mm
Hoogte van de onderdelen	30 mm boven bord/25 mm onder bord	30 mm boven bord/25 mm onder bord	30 mm boven bord/25 mm onder bord
Vervoerrichting	Links naar rechts (□ o: rechts naar links)	Links naar rechts (□ o: rechts naar links)	Links naar rechts (□ o: rechts naar links)
Bevestigingsmodus van de geleidingsrail	Voorste bevestiging (□ O: achterste bevestiging)	Dubbel spoor 1,3 vast (□ o: 1,4 vast)	Voorste bevestiging (□ O: achterste bevestiging),
Hoogte van de geleidingsrail ten opzichte van de grond	900 ± 20 mm	900 ± 20 mm	900 ± 20 mm
Vervoer snelheid	300-2000 mm/min	300-2000 mm/min	300-2000 mm/min
Parameteropslag	De parameters en status van verschillende productie-instellingen kunnen worden opgeslagen	De parameters en status van verschillende productie-instellingen kunnen worden opgeslagen	de parameters en status van verschillende productie-instellingen kunnen worden opgeslagen
Abnormaal alarm	Alarm voor ultra-hoge of ultra-lage temperatuur, geluid, licht tweerichtings	Alarm voor ultra-hoge of ultra-lage temperatuur, geluid, licht tweerichtings	Alarm voor ultra-hoge of ultra-lage temperatuur, geluid, licht tweerichtings
Vulling van smeerolie	Automatische handmatige modus kan vrij worden overgeschakeld	Automatische handmatige modus kan vrij worden overgeschakeld	Automatische handmatige modus kan vrij worden overgeschakeld
Configuratie van het apparaat
Aantal verwarmings-/koelzones	Top 10, onderste 10 verwarmingszones, top 2 koelzones	Top 10, onderste 10 verwarmingszones, top 2 koelzones	Top 10, onderste 10 verwarmingszones, top 2 koelzones
Controlesysteem	Win10 + Business + PLC	Win10 + Business + PLC	Win10 + Business + PLC
Temperatuurregeling	PID-controle in gesloten kringloop + SSR-driver	PID-controle in gesloten kringloop + SSR-driver	PID-controle in gesloten kringloop + SSR-driver
Temperatuurtestlijn	Artikel 4	Artikel 4	Artikel 4
Vervoerstelsel	Eén spoor + Mesh Belt Transport	Dubbelgeleide spoor + Mesh Belt Transport	Eén spoor + Mesh Belt Transport
Transportcontrole	Frequentiekonverter + ingevoerde transportmotor	Frequentiekonverter + ingevoerde transportmotor	Frequentiekonverter + ingevoerde transportmotor
Ketenstructuur	enkelrijke ribketen van roestvrij staal, anti-jamming plaat type	enkelrijke ribketen van roestvrij staal, anti-jamming plaat type	enkelrijke ribketen van roestvrij staal, anti-jamming plaat type
Structuur van de geleidingsrail	Integral- en sectietype	Integral- en sectietype	Integral- en sectietype
Breedteinstelling van de geleidingsrail	Breedte-instelling van de geleidingsrail door elektromotor	Breedte-instelling van de geleidingsrail door elektromotor	Breedte-instelling van de geleidingsrail door elektromotor
Begin met de bovenkop.	Het bovenste deksel wordt elektrisch geopend voor een gemakkelijke reiniging in de oven	Het bovenste deksel wordt elektrisch geopend voor een gemakkelijke reiniging in de oven	Het bovenste deksel wordt elektrisch geopend voor een gemakkelijke reiniging in de oven
UPS	Backup-stroomtoevoer	Backup-stroomtoevoer	Backup-stroomtoevoer
Koelmethode	Geforceerde luchtkoeling	Geforceerde luchtkoeling	Geforceerde luchtkoeling

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

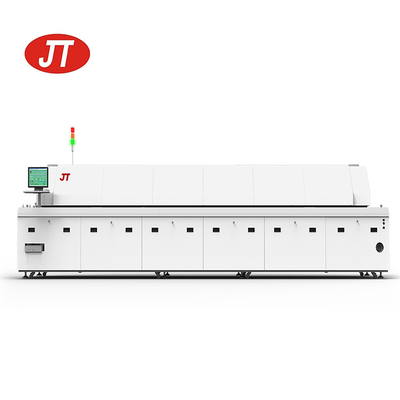

10 Zone Loodvrije Smt Reflow Oven Met Dual Rail Conveyor System 1
