Hoogprecisie-conveyor reflow oven 8 zone led reflow machine

Merknaam:	JT
Modelnummer:	JTR-800
MOQ:	1
Prijs:	20000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

terugvloeiingsoven

Brand name:

Modelnummer:

JTR-800

Naam van het product:

Loodvrije warmluchtoven JT SMT

Maximumraadsgrootte:

450 mm

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

SMT-de Assemblageproductielijn van PCB

Voorwaarde:

Origineel nieuw en gebruikt

Verslag van de test van de machine:

Voorziening

Video-uitgaande inspectie:

Voorziening

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Hoogprecisieconveyor-terugstroomoven

Hoogprecision Led Reflow Machine

8 Zone Conveyor Reflow Oven

Productomschrijving

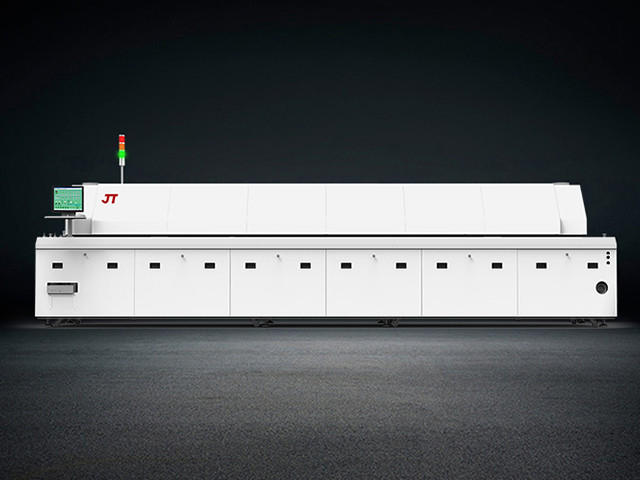

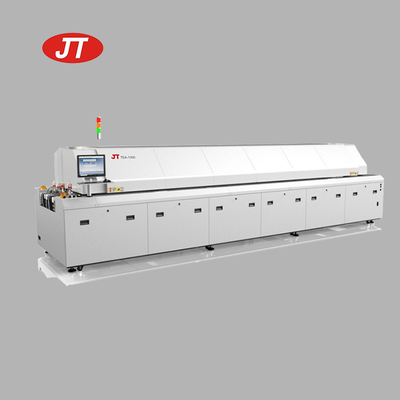

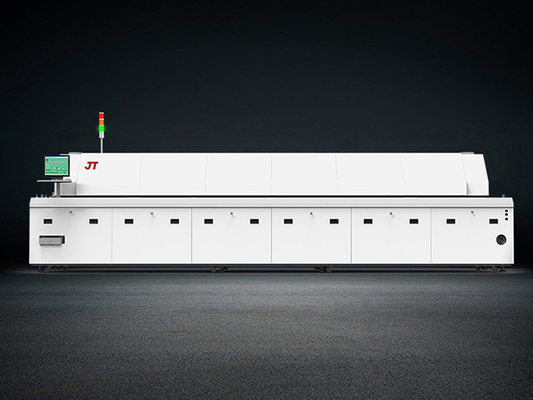

Hoogprecisie SMT loodvrije JT reflowoven Single Rail JTR-800 Hot Air 8 Zone Reflow Soldering Machine

Inleiding van het product

De Gento TJR-800-serie is een op acht temperaturen warmluchtloodvrije reflow soldeerapparatuur die is ontworpen voor de moderne elektronicaproductie,voor kleine en middelgrote productiebedrijven om efficiënte en stabiele lasoplossingen te bieden.

Precieze temperatuurregeling en procesgarantie
De apparatuur is uitgerust met acht onafhankelijke temperatuurregelingszones, waarbij elke temperatuurzone nauwkeurig wordt ingesteld door middel van een PID-sluitlusregelsysteem.en de nauwkeurigheid van de temperatuurregeling kan ± 1 °C bereikenDe unieke technologie voor de circulatie van warme lucht met twee turbines zorgt ervoor dat het transversale temperatuurverschil van het PCB-bord binnen ± 2 graden Celsius wordt gecontroleerd.die de consistentie van het solderen aanzienlijk verbetertVoor loodvrije soldeerprocessen bij hoge temperatuur is het intern gebruik van alle corrosiebestendige materialen van roestvrij staal, ondersteuning van stikstofbeschermingsfunctie,kan worden verminderd tot minder dan 1000 ppm zuurstofgehalteHet koelsysteem combineert waterkoeling en luchtkoeling om de kristallisatie van soldeerslijpen te versnellen en de betrouwbaarheid van het lassen te waarborgen.

Ontwerp van een zeer efficiënte en compacte enkelgeleiderrail
JTR-800-serie carrosserie lengte optimalisatie tot 5520 mm, in vergelijking met traditionele apparatuur om bijna 30% van de productielijn ruimte te besparen, vooral geschikt voor werkplaats beperkte ondernemingen.Een enkele spoorstructuur ondersteunt modulaire snelle schakeling, kan zich aanpassen aan een breedte van 400 mm tot 450 mm van het PCB-bord, servomotor aangedreven transmissie systeem om een snelheid van 300 mm tot 2000 mm per minuut te bereiken,rekening houdend met de vraag naar flexibele productie.

Productspecificatie

Productnaam	Productmodel
Warme lucht terugstroom	JTR-800
Detaille beschrijving
Afmetingen	5520 x 1430 x 1530 mm
Kleur van het hoofdlichaam	Geaffineerd wit
Nettogewicht	Ongeveer 2400 kg.
Uitlaatvolume	10m3/min × 2 kanalen
Stroomvoorziening	5 lijnen 3 fasen; 380 V 50/60 Hz; (□ O: 220 V 50/60 Hz)
Kracht	Startvermogen 30 kW, werkvermogen 9 kW
Verwarmingstijd	Ongeveer 25 minuten.
Temperatuurbereik	Kamertemperatuur -300°C
Maximale PCB-breedte	400 mm (optioneel 460 mm)
Hoogte van het onderdeel	30 mm aan boord/25 mm onder boord
Vervoerrichting	Links naar rechts (□ O: rechts naar links)
Bevestigingsmethode van de geleidingsrail	Vaste voorkant (□ O: vaste achterkant)
Hoogte van de geleidingsrail ten opzichte van de grond	900 ± 20 mm
Transportsnelheid	300-2000 mm/min
Parameteropslag	Kan een verscheidenheid aan productie-instelling parameters en omstandigheden opslaan
Abnormaal alarm	Alarm, geluid en licht voor ultrahoge of ultralage temperatuur
Vulling met smeermiddel	Vrij wisselen tussen automatische en handmatige modus
Configuratie van de apparatuur
Aantal verwarmings-/koelzones	8 bovenste en 8 onderste verwarmingszones, 3 bovenste/3 onderste koelzones
Controlesysteem	WIN10+commerciële computer+PLC
Temperatuurregelmethode	PID-sluitloopbesturing + SSR-aandrijving
Temperatuurtestlijn	4 rails
Vervoerstelsel	Transport met enkel spoor + banden met mesjes
Transportcontrolemethode	Inverter+geïmporteerde transportmotor
Ketenstructuur	Type anti-stickplaat met dubbele rijen ketenboei
Gidsrailstructuur	Algemeen gesegmenteerd type
Aanpassing van de lijnbreedte	Elektrische aanpassing van de spoorwijdte
De bovenkant van de dekmantel	Elektrische opening van de bovenkop voor een gemakkelijke reiniging van de oven
UPS-stroomtoevoer	Backup-stroomtoevoer
Koelmethode	Geforceerde luchtkoeling

Toepassingen:

De apparatuur is geschikt voor FR4-substraat, aluminium-substraat en keramisch substraat en andere materialen, die veel worden gebruikt in consumentenelektronica, LED-verlichtingsmodules,productie van elektronische besturingseenheden voor automobiel en industriële apparatuur.

Hoogprecisie-conveyor reflow oven 8 zone led reflow machine 0
