Gebruikersvriendelijk Robuust Solder Paste Stencil Machine Smt Printing Machine

Merknaam:	GKG
Modelnummer:	GSE
MOQ:	1
Prijs:	17600
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT-de Printer Machine van het Soldeerseldeeg

brand name:

GKG

Modelnummer:

GKG GSE

Naam van het product:

GKG GSE soldeerpasteprinter

Maximumraadsgrootte:

400 * 340 mm uitbreidbaar: 530 * 340 mm (optie)

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

SMT-de Assemblageproductielijn van PCB

Voorwaarde:

Origineel nieuw en gebruikt

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Gebruikersvriendelijke soldeerpasta stencil machine

Gebruikersvriendelijke SMT-drukmachine

Robuuste soldeerpasta stencil machine

Productomschrijving

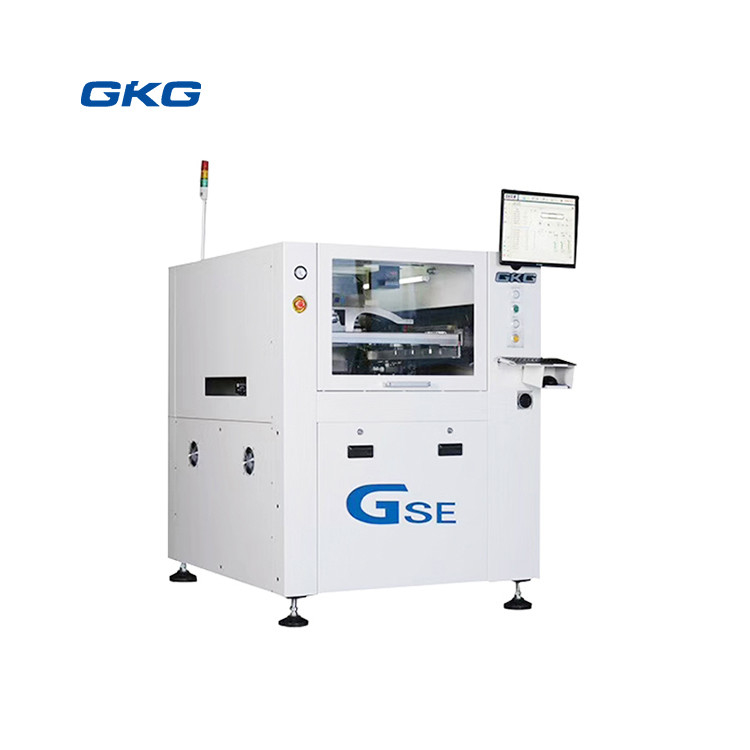

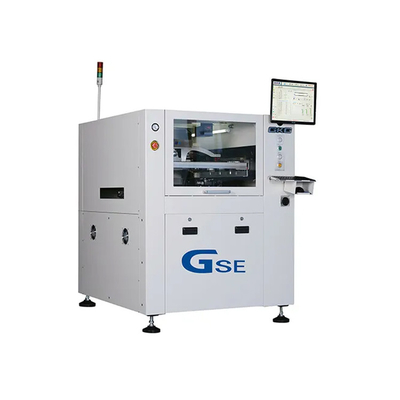

GKG GSE Solder Paste Printer Volledig automatische schermprinter voor SMT-assemblagelijn

Beschrijving

GKG GSE Printing Product Inleiding

Hoogpressiedruk

Uitgerust met geavanceerde visie-systemen en automatische stensil-uitlijning, zorgt de GSE Solder Paste Printer voor een precieze afzetting van soldeerpasta, zelfs voor de meest complexe PCB-ontwerpen.

In staat om fijne onderdelen en miniatuur soldeerpads met ongeëvenaarde nauwkeurigheid te behandelen.

Gebruikersvriendelijke interface

Met een intuïtieve touchscreen-interface voor een gemakkelijke bediening en snelle installatie.

Hiermee kunnen gebruikers de afdrukparameters in realtime controleren en aanpassen voor optimale resultaten.

Robuust en duurzaam ontwerp

Gebouwd met hoogwaardige materialen en componenten om duurzame prestaties te garanderen in veeleisende productieomgevingen.

Ontworpen voor laag onderhoud en hoge betrouwbaarheid, het minimaliseren van downtime en het maximaliseren van de productiviteit.

Veelzijdig en flexibel

Compatibel met een breed scala aan stencilgroottes en PCB-diktes, waardoor het geschikt is voor diverse productiebehoeften.

Ondersteunt zowel loodhoudende als loodvrije soldeerpasta's, die voldoen aan verschillende industriële vereisten.

Geavanceerd reinigingssysteem

Het geïntegreerde automatische stenselreinigingssysteem zorgt voor een consistente printkwaliteit door het voorkomen van ophoping en verontreiniging van soldeerpasta.

Vermindert de behoefte aan handmatige interventie, verbetert de efficiëntie en vermindert het afval.

Hoog snelheidsprestaties

In staat tot maximaal X-platen per uur te printen (aan te passen op basis van de werkelijke specificaties), waardoor het ideaal is voor productielijnen met een groot volume.

Geoptimaliseerd voor snelle cyclustijden zonder afbreuk te doen aan precisie of kwaliteit.

Productspecificatie

Herhaling van de positie.	±0,01 mm
Afdruknauwkeurigheid	± 0,025 mm
NCP-CT (omvat niet schoonmaken en afdrukken)	7.5s
HCP-CT ((Met inbegrip van schoonmaak en drukwerk - 180*120mm)	19 stuks/pcs
Proces CT	Vijf minuten.
Transitie CT	Drie minuten.
Parameter voor de verwerking van het substraat
Maximale grootte van het bord	400340 mm Uitbreidbaar:530340 mm (optioneel)
Minimale grootte van het bord	50 x 50 mm
Dikte van het bord	0.4~6 mm
Camera Mechanisch bereik	528*340 mm
Maximaal gewicht van het plank	3 kg
Afstand van de bordrand	2.5 mm
Hoogte van het bord	15 mm pin
Transportsnelheid	900 ± 40 mm
(Maximaal) Vervoerssnelheid	1500 mm/s (maximaal)
Vervoerrichting	Eén fase
Vervoerrichting	Links naar rechts
	Van rechts naar links
	In en uit hetzelfde
Ondersteuningssysteem	Magnetische pin
	Ondersteuningsblok
	Handmatige tabel omhoog naar beneden
Vocht op het bord	Handmatige bovenste demping
Vocht op het bord	Zijdelingse klemmen
Afdrukparameters
Afdruksnelheid	10~200 mm/sec
Drukdruk	0.5 tot 10 kg
Afdrukmodus	Eén/twee keer
Type van de Queegee	Rubber/Squeegee Blade (hoek 45/55/60)
Afsnijden	0~20 mm
Snap-snelheid	0~20 mm/sec
De grootte van het sjabloonraam	470370mm~737737mm(厚度:20-40 mm)
Metode voor het plaatsen van stalen mazen	Handmatige positionering
Reinigingsparameters
Reinigingssysteem	Droog, nat en vacuüm drie modi.
Reinigingssysteem	Up Drip type
Schoonmaakstrek	Automatische productie
Reinigingspositie	Schoonmaak van de post
Reinigingssnelheid	10-200 mm/sec
Consumptie van reinigingsvloeistof	Automatisch en handmatig verstelbaar
Consumptie van reinigingspapier	Automatisch en handmatig verstelbaar
Visieparameters
CCD FOV	10*8 mm
Type camera	130 duizend CCD digitale camera
Camera systeem	Vergrendeling optische structuur
Tijd van de cameracyclus	300 ms
Soorten vertrouwensmerken	Standaard fiduciële merktekenvorm
	ronde,vierkant,diamanten,kruis
	Pad en profiel
Grootte van het merkteken	0.5-5 mm
Merknummer	Maximaal: 4 stuks
Blijf uit de buurt.	Maximaal: 1 stuks
Intelligente apparatuur
Veiligheidscontrole	Open deur stop, abnormaal alarm
2D-detectie	Detectie van onvoldoende tin/ontbrekende afdrukken/verbonden tin
Parameter van de machine
Stroombron	AC:220±10%,50/60Hz 2,2KW
Luchtdruk	4 tot en met 6 kgf/cm2
Luchtverbruik	5 l/min
Werktemperatuur	- 20°C~ +45°C
Vochtigheid van de werkomgeving	30% tot 60%
Afmeting van de machine (zonder torenlicht)	1460 ((H) mm
Maschinenlengte	1152 ((l) mm
Masjienbreedte	1362 ((W) mm
Approximatie van het gewicht van de machine	Ongeveer 900 kg.
Verplichtingen voor de draagkracht van de apparatuur	650 kg/m

Productgegevens


Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.
