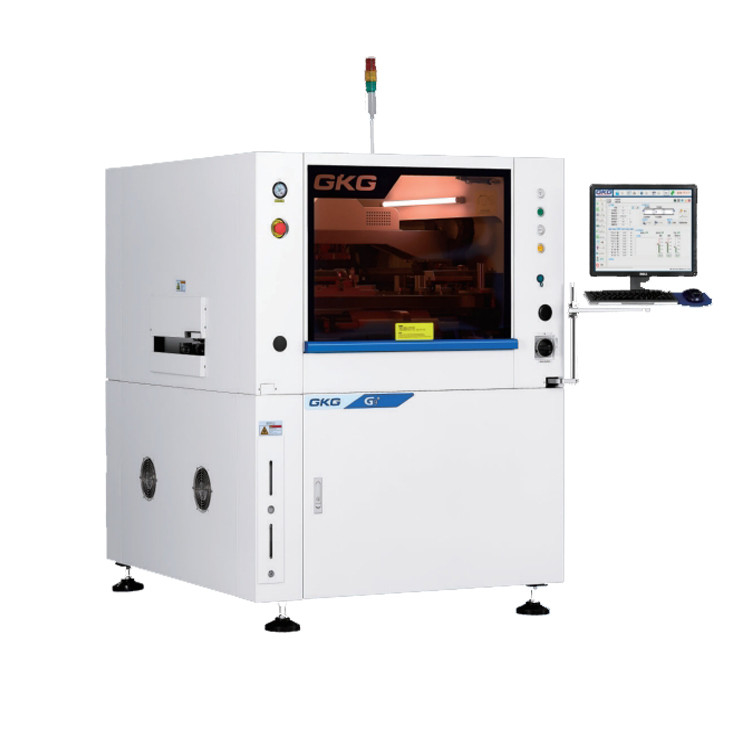

Hoogprecisie soldeerpasta-drukmachine met CCD-digitale camera

Merknaam:	GKG
Modelnummer:	G9+
MOQ:	1
Prijs:	25500 USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT-de Printer Machine van het Soldeerseldeeg

brand name:

Modelnummer:

GKG G9+

Naam van het product:

GKG G9+ soldeerpasteprinter

Maximumraadsgrootte:

450 * 340 mm

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

SMT-de Assemblageproductielijn van PCB

Voorwaarde:

Origineel nieuw en gebruikt

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

High Precision Solder Paste Printing Machine

High Precision pcb stencil printer

High Speed Solder Paste Printing Machine

Productomschrijving

GKG G9+ Solder Paste Printer Full Automatic Screen Printer Machine voor SMT Assembly Line

Beschrijving

GKG G9+ Inleiding van het drukproduct

1. CCD-digitaalcamerasysteem

Het nieuwe lichtpadsysteem: uniform ringlicht en coaxieel licht met een hoge helderheid, gecombineerd met oneindig verstelbare helderheidsfuncties.Alle soorten markeringspunten kunnen zeer goed worden geïdentificeerd (inclusief ongelijke markeringspunten), geschikt voor met tin, koper, goud, tin gespoten FPC en andere soorten PCB's van verschillende kleuren.

2. Hoogprecisie PCB dikte aanpassing hefplatform

Het heeft een compacte en betrouwbare structuur, een soepele opheffing en handmatige aanpassing en kan gemakkelijk de positie en hoogte van PCB-platen van verschillende diktes aanpassen.

3. geleidingsrailsysteem

Het afneembare en programmeerbare flexibele zijklemapparaat kan een unieke bovenste platte vorm geven voor zachte platen en verwrongen PCB's.

4Een gloednieuwe schraperstructuur.

Het invoeren van een nieuw hybride schrapersysteem om de operationele stabiliteit te verbeteren en de levensduur te verlengen.

5. Hoge snelheid stencil reiniging

De druppelreinigingsstructuur voorkomt effectief onzuiver vegen als gevolg van het lokale gebrek aan oplosmiddel als gevolg van het verstoppen van de oplosmiddelbuis.en de lengte van de druppel kan worden gecontroleerd door middel van software.

6Nieuwe multifunctionele interface

Eenvoudig, helder en gemakkelijk te bedienen.

Productspecificatie

Substraatprocessine	G9+
Maximale grootte van het bord	450*340 mm
Minimale grootte van het bord	50 x 50 mm
Dikte van het bord	0.4~6 mm
Maximaal gewicht van het plank	3 kg
Afstand van de bordrand	2.5 mm
Hoogte van het bord	15 mm
Transporthoogte	900士40 mm
Transportsnelheid	1500 mm/s (max) Programmabesturing
Vervoerrichting	Eén fase
Plaatklem	Verplaatsing van de bovenste demping
	Zijdelingse klemmen
	Adsorptiefunctie
Ondersteuningssysteem	Magnetische pin
	Ondersteuningsblok
	Handmatige op-naar beneden tafel
Afdrukparameters	G9+
Snip-off.	0-20 mm
Afdrukmodus	Eén/twee keer
verpakking Type	bber/Steel Squeegee Blade ((hoek 45/55/60)
Afdruksnelheid	10~200 mm/sec
Drukdruk	0.5 tot 10 kg
De grootte van het sjabloonraam	470370mm~737737mm(20- -40厚)
Reinigingssysteem	Regenreinigingssysteem voor druppels
	Versterkte Vacuumabsorptie
	Droog, nat vacuüm drie modi
	Voor- en achterschoonmaak
Visie	G9+
CCD FOV	10*8 mm
Soorten vertrouwensmerken	Standaard vormgegevens, aangepaste afbeeldingen
	Pad
	Hool
Camera systeem	Optische structuur op/af
	CCDdigitale camera
	Geometrische patroonmatch
Machinale prestaties	G9+
Herhaal PositieAccuray	土12.5um@6σ,CPK≥2.0
Afdruknauwkeurigheid	土18um@6σ,CPK≥2.0
Gebaseerd op het testsysteem van derden (CTQ) Controleer de werkelijke precisie van de drukpositie van de soldeerpasta
Cyclustijd	< < 7,5 sec
Parameter van de machine	G9+
Stroombron	AC:220土10%,50/60HZ,2.5 kW
Luchtdruk	4 tot en met 6 kgf/cm2
Luchtverbruik	Ongeveer 5 l/min
Werktemperatuur	-20°C tot +45°C
Werkvochtigheid	30% tot 60%
Machines voor het afsnijden van tweelingen	1530 ((H) mm
Maschinenlengte	1172 ((L) mm
Masjienbreedte	1385 ((W) mm
Machine Gewicht:	Ongeveer: ongeveer 1000 kg

Productgegevens


Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

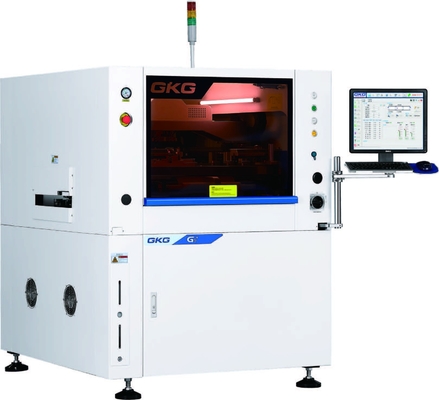

Hoogprecisie soldeerpasta-drukmachine met CCD-digitale camera 1
