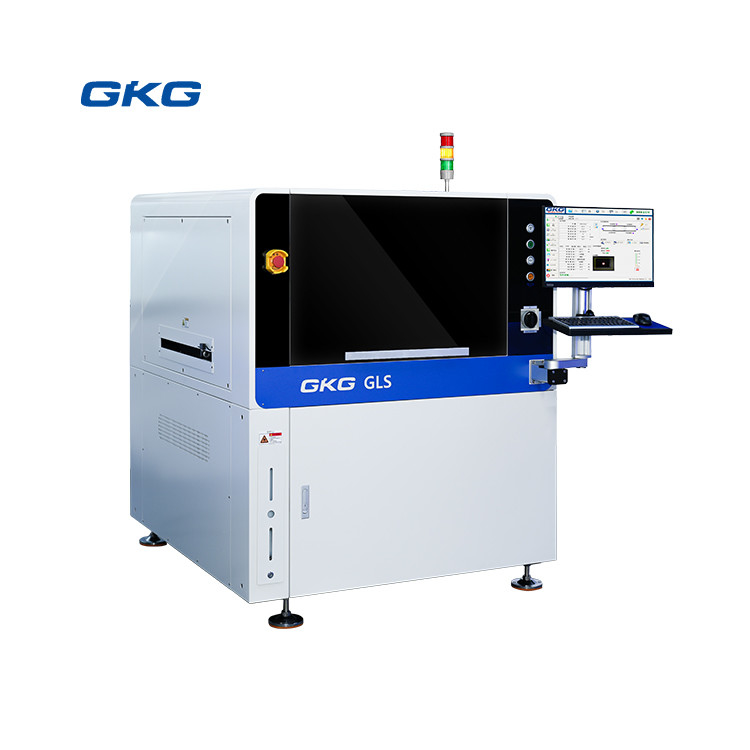

Volledig automatische SMT soldeerpasta-drukmachine voor PCB-assemblagelijn

Merknaam:	GKG
Modelnummer:	GLS-E
MOQ:	1
Prijs:	26500USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT-de Printer Machine van het Soldeerseldeeg

brand name:

Modelnummer:

GKG GLS-E

Naam van het product:

GKG GLS-E soldeerpasteprinter

Maximumraadsgrootte:

510 * 510 mm

Gebruik:

SMD GELEID SMT

Toepassing:

SMT-de Assemblageproductielijn van PCB

Voorwaarde:

Origineel nieuw en gebruikt

Verslag van de test van de machine:

Voorziening

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Volledig automatische soldeerpasta-drukmachine

Volledig automatische SMT soldeerpasta printer

Smt soldeerpasta-drukmachine

Productomschrijving

GKG GLS-E Solder Paste Printer Full Automatic Screen Printer Machine voor SMT assemblagelijn

Beschrijving

GKG GLS-E Inleiding van het drukproduct

1. CCD-digitaalcamerasysteem

Het nieuwe lichtpadsysteem: uniform ringlicht en coaxieel licht met een hoge helderheid, gecombineerd met oneindig verstelbare helderheidsfuncties.Alle soorten markeringspunten kunnen zeer goed worden geïdentificeerd (inclusief ongelijke markeringspunten), geschikt voor met tin, koper, goud, tin gespoten FPC en andere soorten PCB's van verschillende kleuren.

2. Hoogprecisie PCB dikte aanpassing hefplatform

Het heeft een compacte en betrouwbare structuur, een soepele opheffing en handmatige aanpassing en kan gemakkelijk de positie en hoogte van PCB-platen van verschillende diktes aanpassen.

3. geleidingsrailsysteem

Het afneembare en programmeerbare flexibele zijklemapparaat kan een unieke bovenste platte vorm geven voor zachte platen en verwrongen PCB's.

4Een gloednieuwe schraperstructuur.

Het invoeren van een nieuw hybride schrapersysteem om de operationele stabiliteit te verbeteren en de levensduur te verlengen.

5. Hoge snelheid stencil reiniging

De druppelreinigingsstructuur voorkomt effectief onzuiver vegen als gevolg van het lokale gebrek aan oplosmiddel als gevolg van het verstoppen van de oplosmiddelbuis.en de lengte van de druppel kan worden gecontroleerd door middel van software.

6Nieuwe multifunctionele interface

Eenvoudig, helder en gemakkelijk te bedienen.

Productspecificatie

Minimale schermframe grootte	470 × 370 mm
Maximaal scherm Grootte van het frame	737×737 mm
Minimale PCB-grootte	50 × 50 mm
Maximale PCB-grootte	510×510 mm
PCB-dikte	0.4~6 mm
PCB-torsies	Maximaal PCB diagonaal 1%
Ondersteunende modus	Magnetische duim, contour blok, Zelfinstelbaar jackplatform
Klemmodus	Automatisch opneembaar bovenste leegdrukken, flexibele zijklem, platform Vacuüm
Tabel aanpassingsbereiken	X:±10 mm; Y:±10 mm;θ:±2°
Gidsrail vervoerband Versnelling	Segmentatiecontrole 1500 mm/s (max)
Hoogte van de geleidingsrail	860～940 mm
Conveyorrichting	Links-rechts, rechts-links, links-links, Rechts-rechts
Druk van de squeegee	0.5~20 kgf/cm2
Druksnelheid	10~200 mm/sec
Squeegeehoek	60° (standaard), 55°, 45°
Typ van de spuitmachine	Stalen Squeegee, Rubber Squeegee
Reinigingsmodus	Versterkte vacuümabsorptie; droog, nat en vacuümmodus; herhaald schoonmaken
Herhaling van de positie-nauwkeurigheid	± 12,5um@6σ CPK≥2.0
Accuraatheid van het drukwerk	±22um@6σ CPK≥2.0
Cyclustijd	<7.5s (exclusief druk- en reinigingstijd)
Tijd voor het overstappen van het product	< 5 min
Gebehorende lucht	0.4-0.6Mpa
Stroomvoorziening	AC 220V±10%,50/60HZ,2.2 kW
Controlemethode	PC-controle
Afmetingen van de machine	1250 ((L) × 1425 ((W) × 1500 ((H) mm
Gewicht	Ongeveer 1100 kg.

Productgegevens


Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

Volledig automatische SMT soldeerpasta-drukmachine voor PCB-assemblagelijn 1
