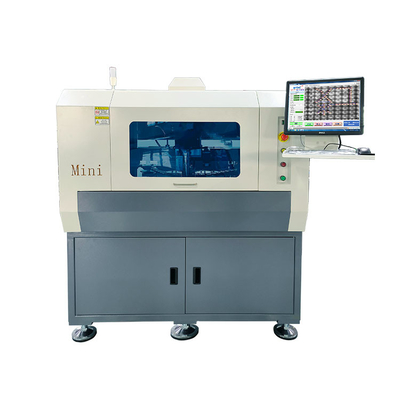

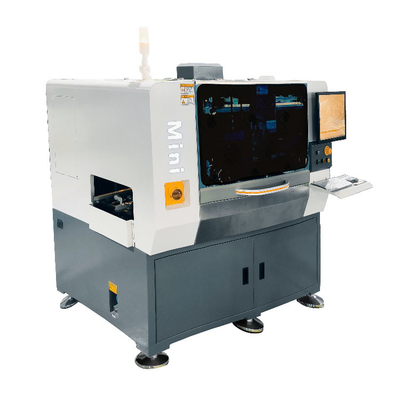

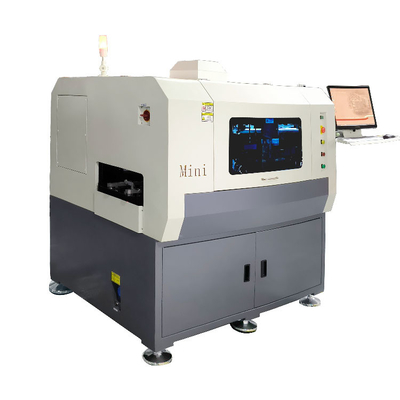

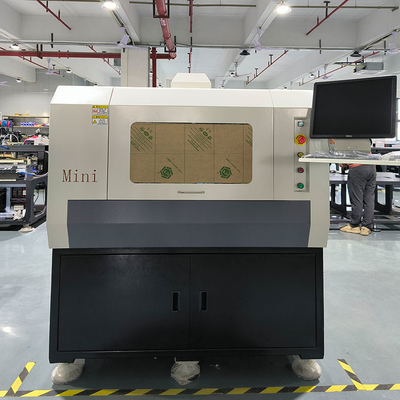

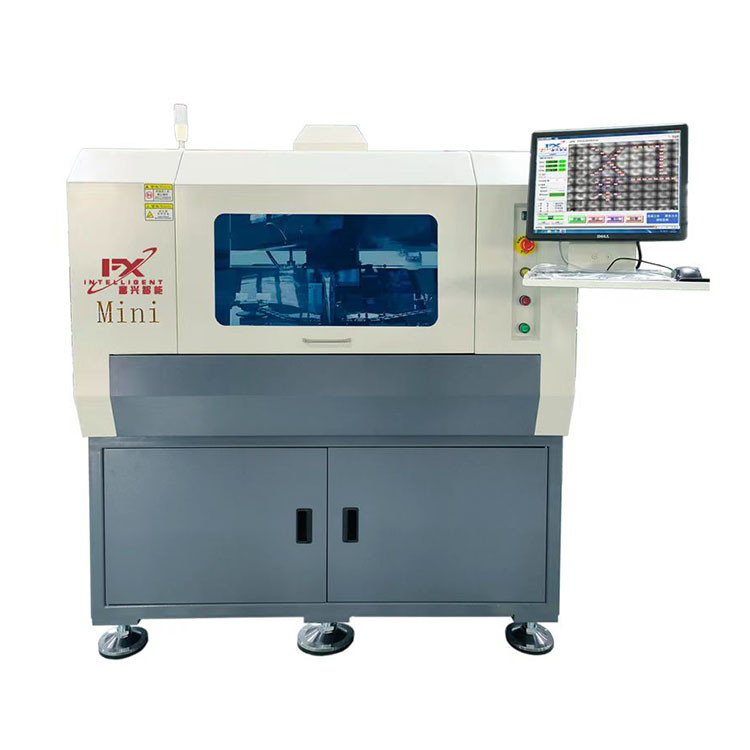

Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn

Merknaam: FUXING
Modelnummer: Mini 7
MOQ: 1
Prijs: 25500USD
Verpakking: Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden: T/T
Detailinformatie
Productomschrijving
Detailinformatie
Plaats van herkomst:
China
Certificering:
CE
Naam:
Tht Dip Components Insertion Machine
brand name:
FUXING
Modelnummer:
Mini7/Mini10
Naam van het product:
Volledig automatische THT DIP-componenten Inbreng horizontale insteekmachine
Maximumraadsgrootte:
350x280mm
Gebruik:
Invoeging van DIP LED SMT-component
Kerncomponenten:
PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp
Toepassing:
Productielijn voor PCB-assemblage van DIP
Voorwaarde:
Origineel nieuw en gebruikt
Levering vermogen:
De productiecapaciteit is 200 eenheden per maand.
Markeren:

Automatische invoegmachine met hoge precisie

,

automatische peninvoegmachine met hoge precisie

,

Horizontale automatische invoegmachine

Productomschrijving

Automatische elektronische THT horizontale componenten invoegmachine plug-in line machine pcb elektronische radial invoegmachine THT pick and place machine



Inleiding van het product

THT (Through-Hole Technology) Component Insertion Machines zijn essentieel voor de assemblage vandoor-gat componentenDeze machines automatiseren het inbrengsproces en zorgen ervoor dat dehoge precisie, consistentie en efficiëntieDeze producten worden veel gebruikt in industrieën waarduurzaamheid en betrouwbaarheidDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie.



DeTHT Dip Components Insertion Machineis uitgerust met verschillende belangrijke functies om de efficiëntie en precisie van de PCB-assemblage te verbeteren:

Hoge snelheidsinstallatie: In staat tot snelle plaatsing van componenten, waardoor de productie doorvoer wordt verhoogd.

Precieze plaatsing: zorgt voor een nauwkeurige plaatsing van door-gat componenten zoals weerstanden, condensatoren en connectoren.

Aanpasbare instellingen: Aanpasbaar voor verschillende componenten en PCB-indelingen.

Gebruikersvriendelijke interface: Intuïtieve besturing voor een gemakkelijke bediening en installatie.

Verscheidenheid: Compatibel met een breed scala aan THT-componenten en PCB-ontwerpen.

Robuuste bouw: Duurzaam ontwerp voor langdurige prestaties bij grote productie.

Foutreductie: Vermindert de handarbeid en menselijke fouten, verbetert de kwaliteit van de assemblage.

Geautomatiseerde functionaliteit: stroomlijnt het invoegingsproces, waardoor de productiviteit en consistentie worden verbeterd.



Productspecificatie

Modellen Mini7 Mini10
Theoretische snelheid 0.19 seconden per punt 0.19 seconden per punt
Richting invoegen Standaard: -90 ° ~ + 90 °, 360 ° optioneel, 1 ° toename Standaard: -90 ° ~ + 90 °, 360 ° optioneel, 1 ° toename
Loodspanning Afstand 2,5/3,5/5,0/7,5/10,0 mm (facultatief) Afstand 2,5/3,5/5,0/7,5/10,0 mm (facultatief)
Type onderdeel Kondensatoren, transistors, transistors, transistors, LED-lampen, sleutelschakelaars, weerstanden, connectoren, veren, potentiometers, veiligheidsblokken, zekerheden en andere verticale banden Kondensatoren, transistors, transistors, transistors, LED-lampen, sleutelschakelaars, weerstanden, connectoren, veren, potentiometers, veiligheidsblokken, zekerheden en andere verticale banden
  Verpakkingsmateriaal, papierband, gatenverdeling 12,7 mm/15,0 mm Verpakkingsmateriaal, papierband, gatenverdeling 12,7 mm/15,0 mm
Specificaties van de onderdelen Maximale hoogte 23 mm en maximale diameter 13 mm (aanpasbaar) Maximale hoogte 23 mm en maximale diameter 13 mm (aanpasbaar)
Het element kan door de hoogte 23 mm naar boven/8 mm naar beneden 23 mm naar boven/8 mm naar beneden
lengte van de snijhoek van het element 1.2.2.2 mm (instelbaar) 1.2.2.2 mm (instelbaar)
Hoek van buiging van de component 5-45 ° (instelbaar) 5-45 ° (instelbaar)
Geef me de maat van het bord. Minimum 50 mm * 50 mm, maximaal L350 * W280MM (links → rechts) Minimum 50 mm * 50 mm, maximaal L350 * W280MM (links → rechts)
Invoegtoepassingsgebied Minimum 50 mm * 50 mm, maximaal L280 * W260MM (links → rechts) Minimum 50 mm * 50 mm, maximaal L280 * W260MM (links → rechts)
Substraatdikte 0.79 ~ 2,36 mm (standaard: 1,6 mm) 0.79 ~ 2,36 mm (standaard: 1,6 mm)
Substraatoverdracht 3 seconden per stuk 3 seconden per stuk
Hoogte van het substraat 900 ± 20 mm 900 ± 20 mm
Gebruik kracht/kracht 220V, wisselstroom (enkelfase)50/60HZ, 1,5 kw 220V, wisselstroom (enkelfase)50/60HZ, 1,5 kw
Gebruik Luchtdruk/volume 0.6 mpa/0.3 m3/min 0.6 mpa/0.3 m3/min
Grootte van de apparatuur (lengte * breedte * hoogte) L1530MM * W1409MM * H1658MM (station 7) L1696MM * W1646MM * H1647MM (10 stations)
Gewicht van de apparatuur Ongeveer 900 kg Ongeveer 1000 kg
Functieconfiguratie
Controlesysteem Windows-besturingssysteem in het Engels interface, Windows-platform, LCD-scherm Windows-besturingssysteem in het Engels interface, Windows-platform, LCD-scherm
aandrijfsysteem AC servo, AC motor AC servo, AC motor
Base Drive-modus Solenoïde klep + precisiecilinder Solenoïde klep + precisiecilinder
CTA-voedingsmethode Solenoïde klep + precisiecilinder Solenoïde klep + precisiecilinder
Transmissie-modus van de printplaat Automatisch: links → rechts (standaard) of rechts → links (optioneel) Automatisch: links → rechts (standaard) of rechts → links (optioneel)
Gegevensinvoermethode USB-interface-invoer (EXCEL-documentformaat) USB-interface-invoer (EXCEL-documentformaat)
Automatisch scansysteem voor PCB Het visie-systeem verzamelt automatisch beeld van het PCB-bord, mens-machine dialoog en visuele werking Het visie-systeem verzamelt automatisch beeld van het PCB-bord, mens-machine dialoog en visuele werking
Intelligente AI-programmering Intelligente identificatie geassisteerde programmering, 2 minuten om het programma te voltooien Intelligente identificatie geassisteerde programmering, 2 minuten om het programma te voltooien
Identificatiesysteem van het merk Merkherkenning algoritme compenseert automatisch PCB dimensie en coördinaten afwijking Merkherkenning algoritme compenseert automatisch PCB dimensie en coördinaten afwijking
Automatische controle van onderdelen Automatische identificatie van slechte invoeging, automatische interpolatie Automatische identificatie van slechte invoeging, automatische interpolatie
Slecht merkherkenning systeem 1 seconde om automatisch het x-bord te identificeren en te overslaan, waardoor tijd en materiaal worden bespaard 1 seconde om automatisch het x-bord te identificeren en te overslaan, waardoor tijd en materiaal worden bespaard
Programma anti-dementie systeem Misoperatie wijzigen programma coördinaten buiten het bereik van de PCB, het systeem automatisch vergrendelen en prompt Misoperatie wijzigen programma coördinaten buiten het bereik van de PCB, het systeem automatisch vergrendelen en prompt
Beheersysteem voor MES Realtime uploaden en delen van productiegegevens, koppelingsplatform, assistentmanagement Realtime uploaden en delen van productiegegevens, koppelingsplatform, assistentmanagement
Foutenbestrijdingssysteem Automatische vergelijking van de tweedimensionale code van de voedings- en barcode-importsystem, OK start start, Ng alarm uitschakelen Automatische vergelijking van de tweedimensionale code van de voedings- en barcode-importsystem, OK start start, Ng alarm uitschakelen
Technische ondersteuning op afstand De professionele ingenieur geeft op afstand instructies aan het veldpersoneel om de probleemplekken te demonstreren en te controleren, de technische problemen op te lossen of het onderhoud uit te voeren De professionele ingenieur geeft op afstand instructies aan het veldpersoneel om de probleemplekken te demonstreren en te controleren, de technische problemen op te lossen of het onderhoud uit te voeren





Productbeschrijving





Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn 0Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn 1Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn 2

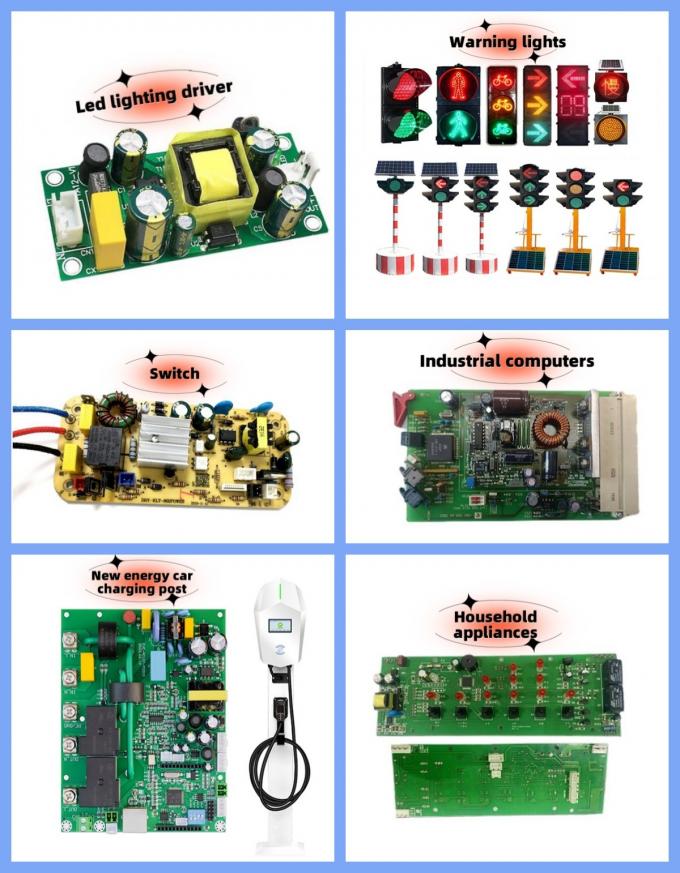

Toepassingen:



Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.




Tags:

radiële invoegmachine

axiale invoegmachine

door middel van een machine voor het inbrengen van gatcomponenten

Goede prijs online

Details Van De Producten

Huis > Producten >
Automatische invoegmachine
>
Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn
Alle Categorieën

Oogst en Plaatsmachine

terugvloeiingsoven

De machine van SMT AOI

Smt soldeerpasta-drukmachine

SMT SPI-machine

SMT-machinelijn

Automatische invoegmachine

Golf soldeermachine

PCB-laders en -ontladers

smt transportband

Kleefmachine

Conforme Deklaagmachine

Ovenmachine

PCB-Snijmachine

de machines van de elektronikaproductie

pcb-machine
Naam
  • Naam
  • Naam
  • Naam
  • Naam
  • Naam
  • Naam
  • Naam

Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn

Merknaam: FUXING
Modelnummer: Mini 7
MOQ: 1
Prijs: 25500USD
Verpakking: Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden: T/T
Detailinformatie
Productomschrijving
Detailinformatie
Plaats van herkomst:
China
Merknaam:
FUXING
Certificering:
CE
Modelnummer:
Mini 7
Naam:
Tht Dip Components Insertion Machine
brand name:
FUXING
Modelnummer:
Mini7/Mini10
Naam van het product:
Volledig automatische THT DIP-componenten Inbreng horizontale insteekmachine
Maximumraadsgrootte:
350x280mm
Gebruik:
Invoeging van DIP LED SMT-component
Kerncomponenten:
PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp
Toepassing:
Productielijn voor PCB-assemblage van DIP
Voorwaarde:
Origineel nieuw en gebruikt
Min. bestelaantal:
1
Prijs:
25500USD
Verpakking Details:
Vacuümverpakking plus houten doosverpakking
Levertijd:
5-15
Betalingscondities:
T/T
Levering vermogen:
De productiecapaciteit is 200 eenheden per maand.
Markeren:

Automatische invoegmachine met hoge precisie

,

automatische peninvoegmachine met hoge precisie

,

Horizontale automatische invoegmachine

Productomschrijving

Automatische elektronische THT horizontale componenten invoegmachine plug-in line machine pcb elektronische radial invoegmachine THT pick and place machine



Inleiding van het product

THT (Through-Hole Technology) Component Insertion Machines zijn essentieel voor de assemblage vandoor-gat componentenDeze machines automatiseren het inbrengsproces en zorgen ervoor dat dehoge precisie, consistentie en efficiëntieDeze producten worden veel gebruikt in industrieën waarduurzaamheid en betrouwbaarheidDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie.



DeTHT Dip Components Insertion Machineis uitgerust met verschillende belangrijke functies om de efficiëntie en precisie van de PCB-assemblage te verbeteren:

Hoge snelheidsinstallatie: In staat tot snelle plaatsing van componenten, waardoor de productie doorvoer wordt verhoogd.

Precieze plaatsing: zorgt voor een nauwkeurige plaatsing van door-gat componenten zoals weerstanden, condensatoren en connectoren.

Aanpasbare instellingen: Aanpasbaar voor verschillende componenten en PCB-indelingen.

Gebruikersvriendelijke interface: Intuïtieve besturing voor een gemakkelijke bediening en installatie.

Verscheidenheid: Compatibel met een breed scala aan THT-componenten en PCB-ontwerpen.

Robuuste bouw: Duurzaam ontwerp voor langdurige prestaties bij grote productie.

Foutreductie: Vermindert de handarbeid en menselijke fouten, verbetert de kwaliteit van de assemblage.

Geautomatiseerde functionaliteit: stroomlijnt het invoegingsproces, waardoor de productiviteit en consistentie worden verbeterd.



Productspecificatie

Modellen Mini7 Mini10
Theoretische snelheid 0.19 seconden per punt 0.19 seconden per punt
Richting invoegen Standaard: -90 ° ~ + 90 °, 360 ° optioneel, 1 ° toename Standaard: -90 ° ~ + 90 °, 360 ° optioneel, 1 ° toename
Loodspanning Afstand 2,5/3,5/5,0/7,5/10,0 mm (facultatief) Afstand 2,5/3,5/5,0/7,5/10,0 mm (facultatief)
Type onderdeel Kondensatoren, transistors, transistors, transistors, LED-lampen, sleutelschakelaars, weerstanden, connectoren, veren, potentiometers, veiligheidsblokken, zekerheden en andere verticale banden Kondensatoren, transistors, transistors, transistors, LED-lampen, sleutelschakelaars, weerstanden, connectoren, veren, potentiometers, veiligheidsblokken, zekerheden en andere verticale banden
  Verpakkingsmateriaal, papierband, gatenverdeling 12,7 mm/15,0 mm Verpakkingsmateriaal, papierband, gatenverdeling 12,7 mm/15,0 mm
Specificaties van de onderdelen Maximale hoogte 23 mm en maximale diameter 13 mm (aanpasbaar) Maximale hoogte 23 mm en maximale diameter 13 mm (aanpasbaar)
Het element kan door de hoogte 23 mm naar boven/8 mm naar beneden 23 mm naar boven/8 mm naar beneden
lengte van de snijhoek van het element 1.2.2.2 mm (instelbaar) 1.2.2.2 mm (instelbaar)
Hoek van buiging van de component 5-45 ° (instelbaar) 5-45 ° (instelbaar)
Geef me de maat van het bord. Minimum 50 mm * 50 mm, maximaal L350 * W280MM (links → rechts) Minimum 50 mm * 50 mm, maximaal L350 * W280MM (links → rechts)
Invoegtoepassingsgebied Minimum 50 mm * 50 mm, maximaal L280 * W260MM (links → rechts) Minimum 50 mm * 50 mm, maximaal L280 * W260MM (links → rechts)
Substraatdikte 0.79 ~ 2,36 mm (standaard: 1,6 mm) 0.79 ~ 2,36 mm (standaard: 1,6 mm)
Substraatoverdracht 3 seconden per stuk 3 seconden per stuk
Hoogte van het substraat 900 ± 20 mm 900 ± 20 mm
Gebruik kracht/kracht 220V, wisselstroom (enkelfase)50/60HZ, 1,5 kw 220V, wisselstroom (enkelfase)50/60HZ, 1,5 kw
Gebruik Luchtdruk/volume 0.6 mpa/0.3 m3/min 0.6 mpa/0.3 m3/min
Grootte van de apparatuur (lengte * breedte * hoogte) L1530MM * W1409MM * H1658MM (station 7) L1696MM * W1646MM * H1647MM (10 stations)
Gewicht van de apparatuur Ongeveer 900 kg Ongeveer 1000 kg
Functieconfiguratie
Controlesysteem Windows-besturingssysteem in het Engels interface, Windows-platform, LCD-scherm Windows-besturingssysteem in het Engels interface, Windows-platform, LCD-scherm
aandrijfsysteem AC servo, AC motor AC servo, AC motor
Base Drive-modus Solenoïde klep + precisiecilinder Solenoïde klep + precisiecilinder
CTA-voedingsmethode Solenoïde klep + precisiecilinder Solenoïde klep + precisiecilinder
Transmissie-modus van de printplaat Automatisch: links → rechts (standaard) of rechts → links (optioneel) Automatisch: links → rechts (standaard) of rechts → links (optioneel)
Gegevensinvoermethode USB-interface-invoer (EXCEL-documentformaat) USB-interface-invoer (EXCEL-documentformaat)
Automatisch scansysteem voor PCB Het visie-systeem verzamelt automatisch beeld van het PCB-bord, mens-machine dialoog en visuele werking Het visie-systeem verzamelt automatisch beeld van het PCB-bord, mens-machine dialoog en visuele werking
Intelligente AI-programmering Intelligente identificatie geassisteerde programmering, 2 minuten om het programma te voltooien Intelligente identificatie geassisteerde programmering, 2 minuten om het programma te voltooien
Identificatiesysteem van het merk Merkherkenning algoritme compenseert automatisch PCB dimensie en coördinaten afwijking Merkherkenning algoritme compenseert automatisch PCB dimensie en coördinaten afwijking
Automatische controle van onderdelen Automatische identificatie van slechte invoeging, automatische interpolatie Automatische identificatie van slechte invoeging, automatische interpolatie
Slecht merkherkenning systeem 1 seconde om automatisch het x-bord te identificeren en te overslaan, waardoor tijd en materiaal worden bespaard 1 seconde om automatisch het x-bord te identificeren en te overslaan, waardoor tijd en materiaal worden bespaard
Programma anti-dementie systeem Misoperatie wijzigen programma coördinaten buiten het bereik van de PCB, het systeem automatisch vergrendelen en prompt Misoperatie wijzigen programma coördinaten buiten het bereik van de PCB, het systeem automatisch vergrendelen en prompt
Beheersysteem voor MES Realtime uploaden en delen van productiegegevens, koppelingsplatform, assistentmanagement Realtime uploaden en delen van productiegegevens, koppelingsplatform, assistentmanagement
Foutenbestrijdingssysteem Automatische vergelijking van de tweedimensionale code van de voedings- en barcode-importsystem, OK start start, Ng alarm uitschakelen Automatische vergelijking van de tweedimensionale code van de voedings- en barcode-importsystem, OK start start, Ng alarm uitschakelen
Technische ondersteuning op afstand De professionele ingenieur geeft op afstand instructies aan het veldpersoneel om de probleemplekken te demonstreren en te controleren, de technische problemen op te lossen of het onderhoud uit te voeren De professionele ingenieur geeft op afstand instructies aan het veldpersoneel om de probleemplekken te demonstreren en te controleren, de technische problemen op te lossen of het onderhoud uit te voeren





Productbeschrijving

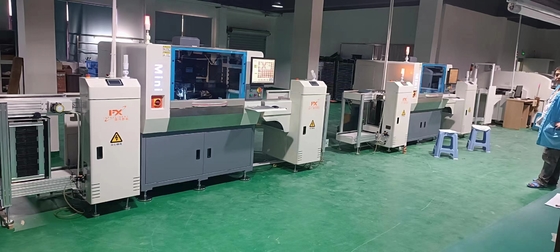

Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn 0Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn 1Horizontale automatische high precision invoegmachine voor DIP PCB assemblage productielijn 2



Toepassingen:



Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.




Tags:

radiële invoegmachine

axiale invoegmachine

door middel van een machine voor het inbrengen van gatcomponenten

+86 16620793861
Snelkoppeling
Huis Over ons producten Toepassing nieuws Gevallen Contacteer ons
Snel contact

Adres

Gebouw nr. 142 / B311, Songyu Road, Hongxing Community, Songgang Street, Baoan District, Shenzhen China.

Tel.

+86-16620793861

+86 16620793861
Onze Nieuwsbrief
Abonneer u op onze nieuwsbrief voor kortingen en meer.
Privacybeleid |  Sitemap  | De Goede Kwaliteit van China Oogst en Plaatsmachine Leverancier. Copyright © 2025 Shenzhen Hongxinteng Technology Co., Ltd. . Alle rechten voorbehoudena.
