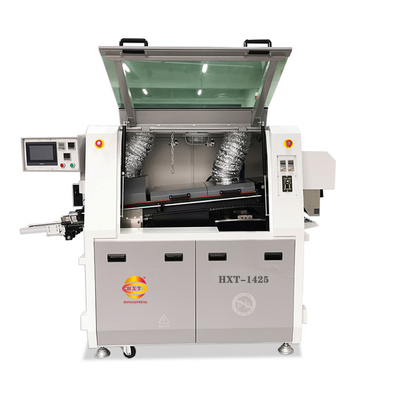

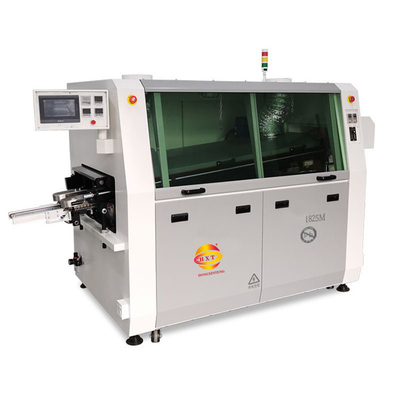

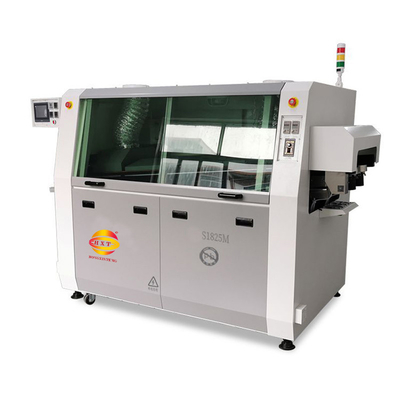

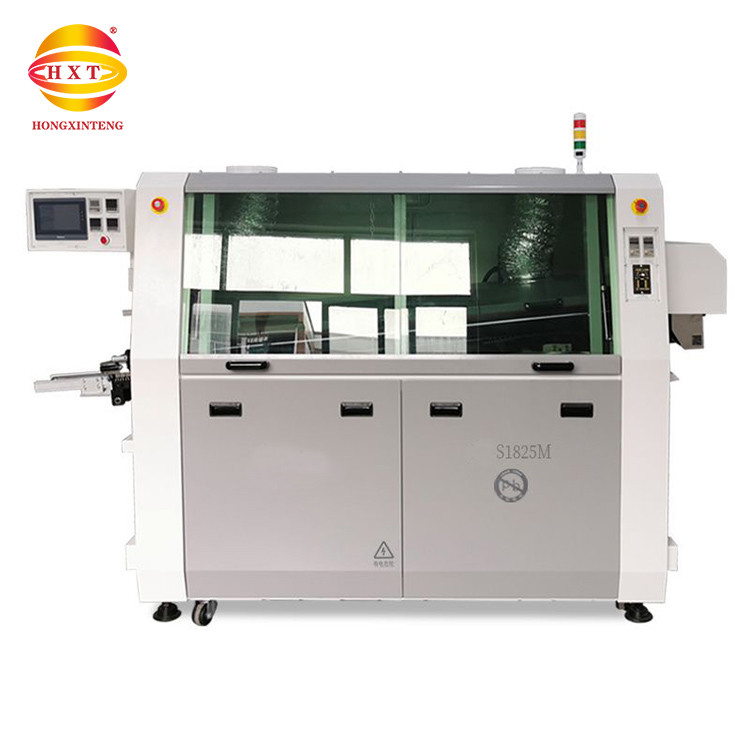

SMT DIP Mini Wave Soldering Machine Intelligent Touch Screen Controlled Energiezuinig

Merknaam:	HXT
Modelnummer:	S1425M
MOQ:	1
Prijs:	5000USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

200 mm golfsoldeermachine

Modelnummer:

S1425M

Naam van het product:

Dip Soldering Machine

Gebruik:

Gelijderde inzetcomponent

PCB-grootte L*W (mm):

250 mm

Afmetingen L*W*H(mm):

2200*1200*1600 mm

Gewicht (kg):

600 kg

Levering vermogen:

De productiecapaciteit is 600 eenheden per maand.

Markeren:

Intelligente mini-golfsoldeermachine

Energiezuinige mini-golfsoldeermachine

Energie-efficiënte kleine golf soldeermachine

Productomschrijving

Volledig automatische dip soldeermachine Inline250 LoodvrijAanraakschermcontrole EConomy Mini Wave Soldering Machine voor Dip Assembly Linemet CE-certificaat

Beschrijving

Korte introductie van de golflosmachine met touchscreen
De touchscreengestuurde golflosmachine is een geautomatiseerd apparaat voor het lossen van printplaat-PCB-componenten met een "golf" van gesmolten soldeer.Het intelligente touchscreen-besturingssysteem verbetert het gebruiksgemak en de procesnauwkeurigheid aanzienlijk, die geschikt is voor consumentenelektronica, automobielelektronica, industriële besturing en andere gebieden.

Belangrijkste kenmerken

1Intelligente aanraakschermcontrole
Full-color high-definition touchscreen interface, ondersteuning, één knop werking, real-time monitoring van temperatuur, snelheid, golfhoogte en andere parameters.Het kan worden opgeslagen in multi-groep lassen formules, kunnen verschillende productprocessen snel worden overgeschakeld en de debuggingtijd kan worden verkort.

2. Hoogprecisie temperatuurregelsysteem
Onafhankelijke temperatuurregeling (voorverwarmingszone, laszone, koelzone), temperatuurverschilregeling met een nauwkeurigheid van ± 1 °C, vermijden van schade aan componenten door thermische schokken.

3Adaptieve Crest Techniek.
Dubbelgolfkruisontwerp (spoilergolf + advectiegolf), geschikt voor verschillende componenten (zoals door gaten, SMD Mixed Board).

Waalhoogte, breedte, stroomsnelheid verstelbaar, geschikt voor PCB's met een hoge dichtheid of grote soldeerplaten.

4. Energiezuinig ontwerp
Het gebruik van de frequentieconversie-aandrijvingstechnologie, vermindert het energieverbruik met meer dan 30%.

Intelligente slaapstand, geen productieactiviteiten bij automatische koeling energiebesparing.

Hoe het werkt
1De opwarmingsfase
PCB gaat door de voorverwarmingszone (80-150 °C), verwijdert vocht van het substraat en activeert de stroom om luchtbelletjes tijdens het solderen te voorkomen.

2. Lasfase
gesmolten soldeer (meestal tin-lood of loodvrije legering bij 250-260 °C-RRB- vormt een stabiele top door de mondstuk, de bodem van PCB PCB is in contact met de top,en de soldeer vult de vias en natte de pinnen.

3. Koelfase
Geforceerde luchtkoeling of natuurlijke koeling verharding soldeerverbindingen, voltooien het lasproces.

4. Touchscreen besturingskern
Door middel van de real-time data-opname van de sensor, touchscreen dynamische aanpassingsparameters (zoals transportband snelheid, golfvorm), om de consistentie van het proces te waarborgen.

Productspecificatie

2. Overboord breedte	Maximaal 200 mm	Maximaal 250 mm	Maximaal 250 mm
3. Blik de oven capaciteit	135 kg	200 kg	200 kg
4. Voorverwarming lengte	400 mm	600 mm	800 mm (twee secties)
5. Hoogte hoogte	12 mm	12 mm	12 mm
6. Voet lengte van bord componenten	10 mm	10 mm	10 mm
7. PCB's bord vervoer hoogte	750 ± 20 mm	750 ± 20 mm	750 ± 20 mm
8. Aanvang vermogen	6 kW	9 kW	11 kW
9. Werken vermogen		2 kW	3.5 kW
10. Blik de oven vermogen		6 kW	6 kW
11. Voorverwarming vermogen		2 kW	5 kW
12. Motor vermogen	6 kW	0.25 kW	0.18 kW
13. Controle methode	Aanraking scherm	aanraken scherm	Aanraking scherm
14. Deeltjes grootte	130010501350 mm	140012001500 mm	180012001500 mm
15. Afmetingen	210010501450 mm	220012001600 mm	260012001600 mm
PCB's bord vervoer snelheid	0-1,2 m/min	0-1,2 m/min	0-1,8 m/min
Voorverwarming gebied temperatuur	Kamer temperatuur -180°C	Kamer temperatuur - 180°C	Kamer temperatuur - 180°C
Verwarming methode	Geil. lucht	warm lucht	Geil. lucht
Aantal van koeling gebieden		1	1
Koeling methode	Axial ventilator koeling	Axial ventilator koeling	Axial ventilator koeling
Blik de oven temperatuur	Kamer Temperatuur°C	Kamer Temperatuur°C	Kamer Temperatuur°C
Vervoer richting	links→rechts	links - Ja. Dat klopt.	links - Ja. Dat klopt.
Temperatuur controle methode	PID+SSR	PID+SSR	PID+SSR
Machines controle modus	Mitsubishi PKC+ aanraken scherm	Mitsubishi PLC+ aanraken scherm	Mitsubishi PLC+ aanraken scherm
Stroom capaciteit	Max. 5,2 L	Max. 5,2 L	Max. 5,2 L

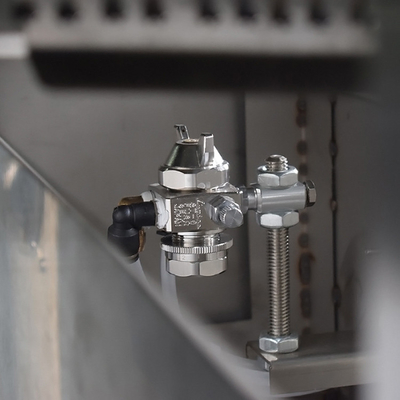

Spray methode	Steppers motor+ST-6	Steppers motor+ST-6	Steppers motor+ST-6
Kracht aanbod	3 fasen 5 draden systeem 380V50HZ (kan ook zijn veranderd naar 220 V)	3 fasen 5 draden systeem 380 V 50 Hz	3 fasen 5 draden systeem 380 V 50 Hz
Gas bron	4-7 kg/cm2 12.5 L/min.	4-7 kg/cm2 12.5 L/min.	4-7 kg/cm2 12.5 L/min.
Gewicht	400 kg	600 kg	800 kg

Toepassing

Automobiele elektronica: ECU-controller, sensoren en andere hoge temperatuur betrouwbaarheidseisen van hoog lassen.
LED-verlichting: aluminium substraat, hogekracht-LED-module door het gat gelast.
Control Board voor huishoudelijke apparaten: Power Module, Connector en andere PCB-assemblage met hoge dichtheid.
