High Speed Full Automatic Smt Line For Electronics Production Machinery HCT-550LW pick and place machine SMT Machine Solution PCB Smt Assembly Line (High Speed Full Automatic Smt Line for Electronics Production Machinery HCT-550LW pick and place machine SMT Machine Solution PCB Smt Assembly Line) Een van de belangrijkste onderdelen van de SMT-machine is het opzetten van een automatische SMT-machine voor de productie van elektronica.

Beschrijving

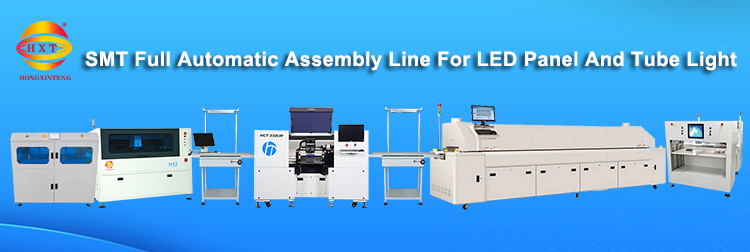

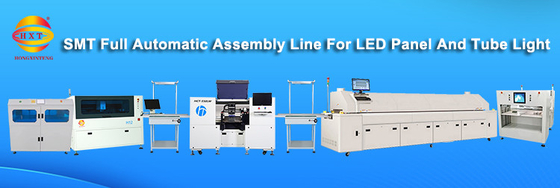

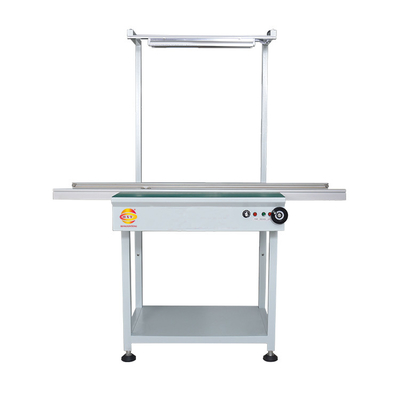

Volledig automatische SMT-machines assemblagelijn
Deze volledig geautomatiseerde SMT lijn combineert geavanceerde hardware, precisie engineering en intelligente software om ongeëvenaarde efficiëntie, nauwkeurigheid,en aanpassingsvermogen voor de moderne elektronische productieDe lijn bestaat uit vijf kernmachines: HXT automatische vacuümlauder, HXT automatische soldeerpasta printer, HCT-550LW pick and place machine, HXT reflow oven machine,en HXT losmachine.

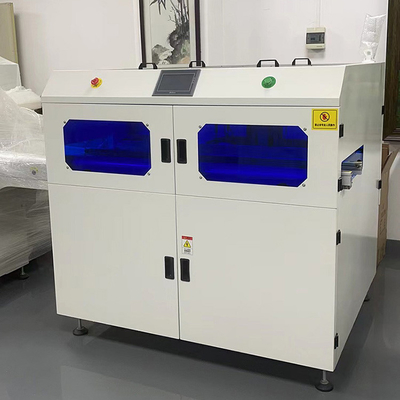

HXT Automatische vacuümlauder

Functie: De HXT Automatic Vacuum Loader Machine is een robuuste, geautomatiseerde oplossing voor het toevoegen van PCB's in SMT-productielijnen, waardoor continue werking wordt gewaarborgd door middel van geavanceerde vacuümtechnologie.

Belangrijkste specificaties:

- PCB-behandelingscapaciteit: maximale PCB-grootte: 1200 × 450 mm (ondersteunt grote of langwerpige platen).

- PCB-dikte: compatibel met platen van 0,6 mm voor delicate toepassingen.

- opslagcapaciteit: bevat tot 300 PCB's in het magazijn, waardoor de downtime voor herladen wordt beperkt.

- Prestaties: Vervoerssnelheid: verstelbaar tot 9 m/min (150 mm/sec) voor snelle overbrenging.

- Laadsnelheid: programmeerbare werking tussen 10­200 mm/sec om te synchroniseren met de apparatuur achterin.

- Vacuumsysteem: werkt bij 0,4 ∼ 0,6 MPa luchtdruk voor een veilige, schadevrije PCB-greep.

- Stroomvoorziening: AC 220V ± 10%, 50/60 Hz voor globale compatibiliteit.

- Afmetingen: Compacte voetafdruk van 1180 × 1150 × 1500 mm (L × W × H)

- Gewicht van de machine: ongeveer 200 kg.

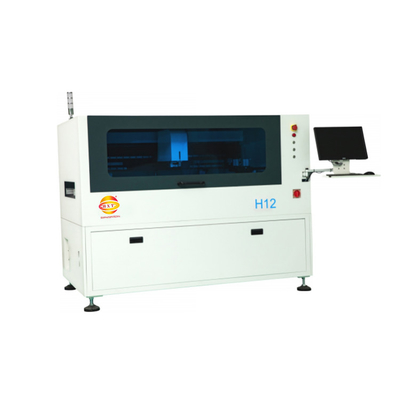

HxT automatische soldeerpastaprinter (H12)

Functie: past soldeerpasta op PCB-pads met microniveau nauwkeurigheid aan om de plaatsing van de componenten voor te bereiden.
Belangrijkste specificaties:
- PCB-capaciteit: ondersteunt platen tot 1200 mm × 400 mm en diktes van 0,4 mm tot 6 mm.
- Stencil Frame: is geschikt voor frames tot 500 mm × 1000 mm voor grote of multi-panel PCB's.
- Versnelling: programmabele transportbandsnelheid tot 1000 mm/s en drukversnelling tussen 10­200 mm/s.
- Vermogen: werkt op wisselstroom 220 V ±10%, 2 kW enkelfasig vermogen,
- Afmetingen: ingebouwd in een compacte 2200 mm x 1340 mm × 1480 mm.
- Gewicht van de machine: ongeveer 100 kg.

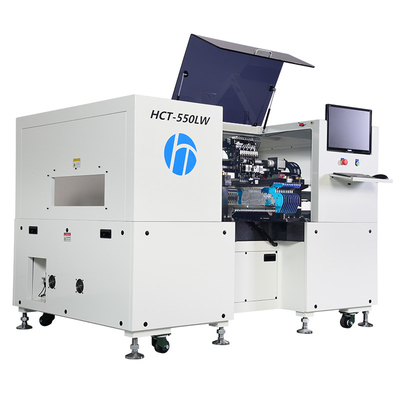

SMT pick and place machine HCT-550LW

- Functie: Precieze plaatsing van op het oppervlak gemonteerde componenten op PCB's.

Belangrijkste specificaties:

- Plaatsingssnelheid: 55.000 CPH met 10 plaatsingskoppen voor snelle doorvoer.

- Componentengamma: hanteert 0603-grote chips (0,6 × 0,3 mm) tot grote 74 mm × 74 mm modules en high-power LED's.

- Visie­systeem: uitgerust met een vliegende camera voor realtime component-uitlijning en inspectie.

- Werkruimte: 1200 mm × 480 mm voor panelen met meerdere platen.

- Vermogen en afmetingen: 0,55 MPa luchtdruk vereist. De machine heeft een afmeting van 1230 mm × 1530 mm × 1360 mm en weegt 1600 kg.

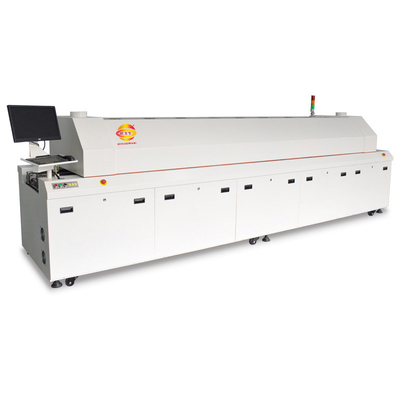

HXT reflowovenmachine Zone 8

- Functie: Smelt soldeerpasta om permanente elektrische verbindingen te vormen tussen componenten en PCB's.

Belangrijkste specificaties:

- Verwarmingszones: 8 zones (8 bovenste/8 onderste) over 2800 mm, waardoor een nauwkeurige thermische profilering mogelijk is.

- Koelzone: 350 mm sectie met ventilatoren voor gecontroleerde koeling om vervorming te voorkomen.

- Transportbanden: keten aangedreven transport, verstelbaar vanaf 0­2000 mm/min, met PCB's tot 350 mm breed.

- Temperatuurregeling: bereik tot 350°C, driefasig 380V vermogen en 610 kW bedrijfsverbruik.

- Afmetingen: 4800 mm × 1200 mm × 1350 mm, ontworpen voor omgevingen met een hoge doorvoer.

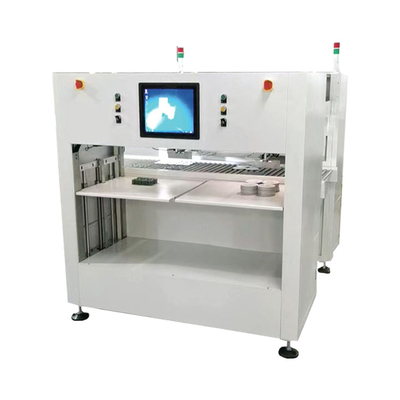

HXT losmachine

- Functie: automatisch afladen van verwerkte PCB's na terugstroom voor verwerking stroomafwaarts.

Belangrijkste specificaties:

- Modulair ontwerp: kan worden geconfigureerd met 1×4 tafels en 1×2 robotarmen om aan de productiebehoeften te voldoen.

- PCB-compatibiliteit: beheert eenzijdige LED-boards en standaard PCB's, inclusief lange boards tot 1,2 meter.

- Flexibiliteit: op kleine PCB's worden 4 armen met 4 tafels voor parallelle verwerking gebruikt; op grotere PCB's worden 1 ‰ 2 armen met 1 ‰ 2 tafels gebruikt.

Toepassingen:

Productie van LED's: hogesnel assemblage en testen van LED-panelen en verlichtingssystemen voor auto's.
