Hoge snelheid volledig automatische SMT-lijn voor elektronische productiemachinerie SAMSUNGSM481 Pick and Place Machine SMT Machine Solution PCB SMT assemblagelijn

Beschrijving

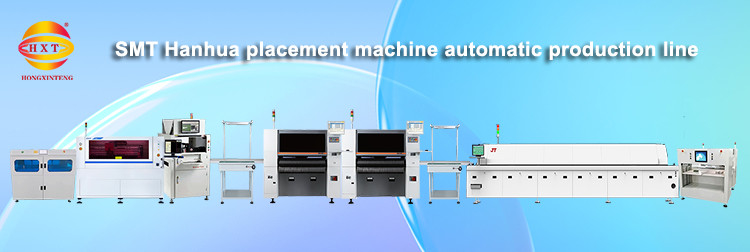

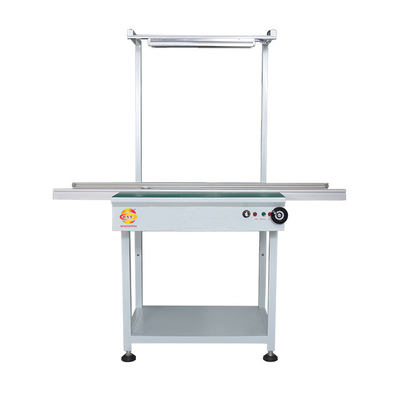

Volledig automatische SMT-machines assemblagelijn

Deze volledig geautomatiseerde SMT lijn combineert geavanceerde hardware, precisie engineering en intelligente software om ongeëvenaarde efficiëntie, nauwkeurigheid,en aanpassingsvermogen voor de moderne elektronische productieDe lijn iInclusief fIvekernmachines:HXT automatische vacuümwasmachine, GKG H1500 aUtomatische soldeerpasta-printer, Sinictek SPI, Samsung SM481 pick and place machine, Samsung SM482 pick and place machine, JT TEA800 reflow oven machine en HXT unloader machine.

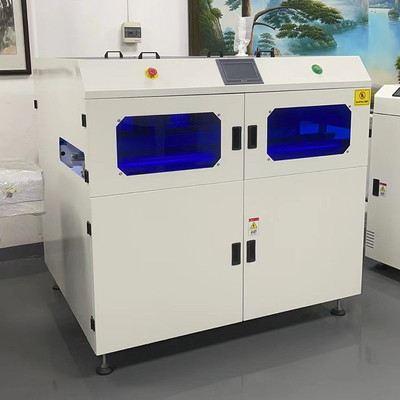

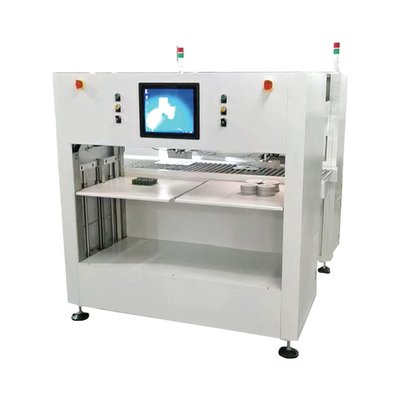

HXT Automatische vacuümlauder

Functie: De HXT Automatic Vacuum Loader Machine is een robuuste, geautomatiseerde oplossing voor het toevoegen van PCB's in SMT-productielijnen, waardoor continue werking wordt gewaarborgd door middel van geavanceerde vacuümtechnologie.

Belangrijkste specificaties:

- PCB-behandelingscapaciteit: maximale PCB-grootte: 1200 × 450 mm (ondersteunt grote of langwerpige platen).

- PCB-dikte: compatibel met platen van 0,6 mm voor delicate toepassingen.

- opslagcapaciteit: bevat tot 300 PCB's in het magazijn, waardoor de downtime voor herladen wordt beperkt.

- Prestaties: Vervoerssnelheid: verstelbaar tot 9 m/min (150 mm/sec) voor snelle overbrenging.

- Laadsnelheid: programmeerbare werking tussen 10­200 mm/sec om te synchroniseren met de apparatuur achterin.

- Vacuumsysteem: werkt bij 0,4 ∼ 0,6 MPa luchtdruk voor een veilige, schadevrije PCB-greep.

- Stroomvoorziening: AC 220V ± 10%, 50/60 Hz voor globale compatibiliteit.

- Afmetingen: Compacte voetafdruk van 1180 × 1150 × 1500 mm (L × W × H)

- Gewicht van de machine: ongeveer 200 kg.

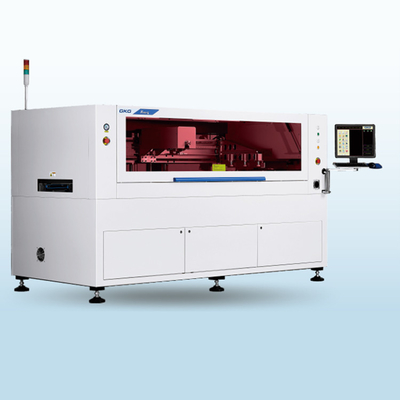

GKG Automatische soldeerpasteprinter (H1500)

Functie: past soldeerpasta op PCB-pads met microniveau nauwkeurigheid aan om de plaatsing van componenten voor te bereiden.

Belangrijkste specificaties:

- PCB-capaciteit: ondersteunt platen tot 1500 mm × 510 mm en diktes van 0,8 mm tot 6 mm.

- Stencil Frame: is geschikt voor frames tot 1800 mm × 750 mm voor grote of multi-panel PCB's.

- Snelheid: programmabele transportbandsnelheid tot 1500 mm/s en druksnelheid tussen 10­200 mm/s.

- Reinigingssysteem: droog, nat, vacuüm drie modi

- Vermogen: werkt op wisselstroom 220 V ± 10%, 2,2 kW,

- Afmetingen: ingebouwd in een compacte 2570 mm x 1348 mm × 1633 mm.

- Gewicht van de machine: ongeveer 1500 kg.

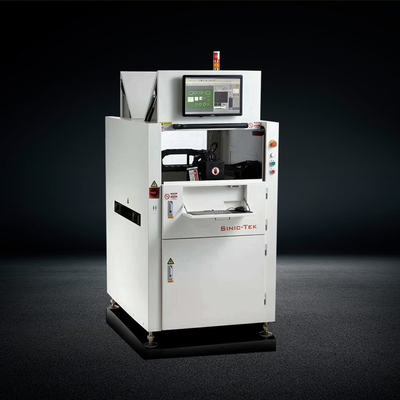

Snictek 3D SPI-machine (S8080)

- Functie: The Sinictek 3D SPI (Solder Paste Inspection) Machine is an advanced optical inspection system used in Surface Mount Technology (SMT) production lines to analyze the quality of solder paste deposits on printed circuit boards (PCBs).

Belangrijkste specificaties:

- PCB-compatibiliteit: maximale PCB-grootte: 450 mm × 500 mm (geschikt voor middelgrote tot grote borden).

- Diktebereik: meestal ondersteunt PCB's van 0,4 mm tot 6 mm ( varieert per model).

- Beginsel: 3D-wit licht faseverschuivende lichtmodulatie (PSLM) en fase meting

- Profilometrie (PMP), waardoor een hoge precisie van de 3D-topografie kan worden verkregen.

- Inspectiesnelheid: 0,35­0,5 seconde per zichtveld (FOV), balanceringssnelheid en nauwkeurigheid voor lijnen met een hoge doorvoer.

- Vermogen: werkt meestal op AC220V, 50/60Hz ( varieert naargelang de configuratie).

- Mark-Point Detection: 0,3 seconden per stuk voor snelle PCB-uitlijning.

Conveyorregulatie: handmatige en automatische breedte-regulatie (50×450 mm) voor verschillende PCB-groottes zonder stilstand.

- Machinale afmetingen: 1000 mm × 1150 mm × 1530 mm (compact voor een gemakkelijke integratie).

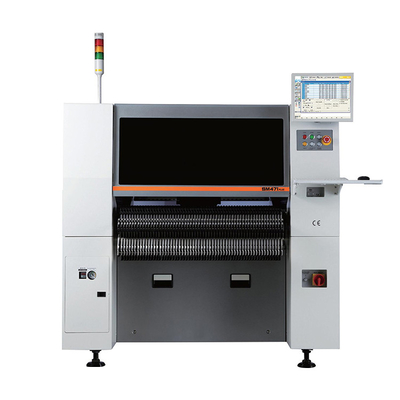

Hanwha SMT pick and place machine (SM481)

- Functie: Precieze plaatsing van op het oppervlak gemonteerde componenten op PCB's.

Belangrijkste specificaties:

- Plaatsingssnelheid: 40.000 CPH met 10 plaatsingskoppen voor snelle doorvoer.

- Componentengamma: hanteert 0402-grote chips (0,4 × 0,2 mm), , IC, BGA en maximale componentenhoogte 15 mm.

- Visie­systeem: uitgerust met een vliegende camera voor realtime component-uitlijning en inspectie.

- PCB maximale grootte: 460 mm × 400 mm voor panelen met meerdere platen.

- Vermogen en afmetingen: vereist luchtdruk van 0,5 tot 0,7 MPa.

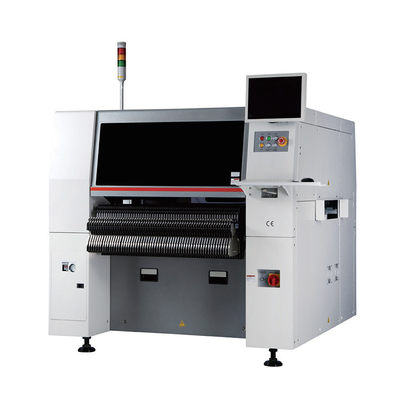

Hanwha SMT pick and place machine (SM482)

- Functie: Precieze plaatsing van op het oppervlak gemonteerde componenten op PCB's.

Belangrijkste specificaties:

- Plaatsingssnelheid: 30.000 CPH met 6 plaatsingskoppen voor snelle doorvoer.

- Componentengamma: hanteert 0402-grote chips (0,4 × 0,2 mm), , IC, BGA en maximale componentenhoogte 15 mm.

- Visie­systeem: uitgerust met een vliegende camera voor realtime component-uitlijning en inspectie.

- PCB maximale grootte: 460 mm × 400 mm voor panelen met meerdere platen.

- Vermogen en afmetingen: vereist luchtdruk van 0,5 tot 0,7 MPa.

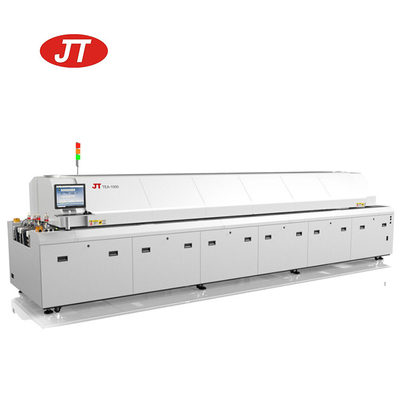

JT-hersteloofmachine (TEA-800)

- Functie: Loodvrije hete lucht smelt soldeerpasta om permanente elektrische verbindingen te vormen tussen componenten en PCB's.

Belangrijkste specificaties:

- Verwarmingszones: 8 zones (8 bovenste/8 onderste) over 2800 mm, waardoor een nauwkeurige thermische profilering mogelijk is.

- Koelzone: UP 2 koelzone om vervorming te voorkomen.

- Transportbanden: ketenvervoer, verstelbaar vanaf 3000 mm/min tot 2000 mm, voor het verwerken van PCB's tot 4000 mm breed.

- Temperatuurregeling: bereik tot 300°C, 3-fase 380V vermogen en 30 kW bedrijfsverbruik.

- Afmetingen: 5220 mm × 1430 mm × 1530 mm, ontworpen voor omgevingen met een hoge doorvoer.

HXT losmachine

- Functie: automatisch afladen van verwerkte PCB's na terugstroom voor verwerking stroomafwaarts.

Belangrijkste specificaties:

- Modulair ontwerp: kan worden geconfigureerd met 1×4 tafels en 1×2 robotarmen om aan de productiebehoeften te voldoen.

- PCB-compatibiliteit: beheert eenzijdige LED-boards en standaard PCB's, inclusief lange boards tot 1,2 meter.

- Flexibiliteit: op kleine PCB's worden 4 armen met 4 tafels voor parallelle verwerking gebruikt; op grotere PCB's worden 1 ‰ 2 armen met 1 ‰ 2 tafels gebruikt.

 Toepassingen:

Deze volledig geautomatiseerde SMT-lijn is geschikt voor industriële producten, consumentenelektronica, LED-display, TV-achterlicht en huishoudelijke apparaten.
