Hoge snelheid volledig automatische DIP-lijn voor elektronicaproductiemachinerie met golfsoldering en 2D offline AOIPCB-assemblage machine

Beschrijving

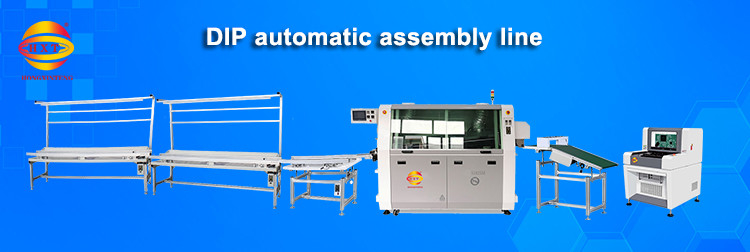

DIP-automatische assemblage-machines

Een DIP Automatic Assembly Line is ontworpen voor het efficiënt monteren van Dual In-line Package (DIP) -componenten op printplaten (PCB's) door middel van geautomatiseerde processenEen DIP Automatic Assembly Line integreert robotica, precisie-engineering en kwaliteitscontrole om een efficiënte en betrouwbare PCB-assemblage te realiseren.en inspectie, zorgt het voor een consistente productie, terwijl menselijke fouten en arbeidskosten tot een minimum worden beperkt.

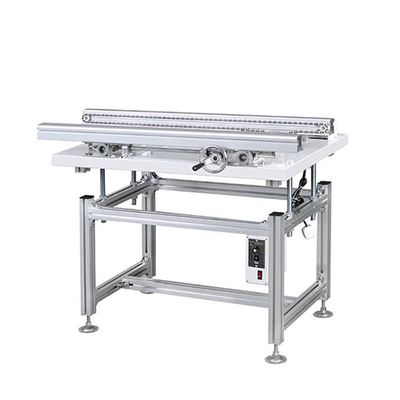

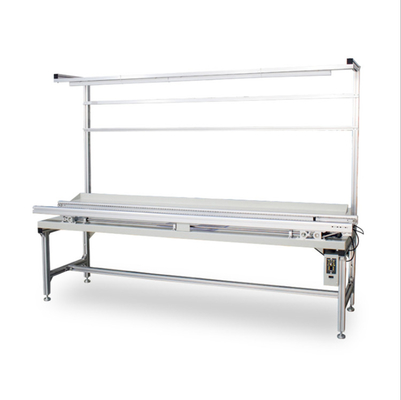

HXT-invoegconveyor

Functie:Een DIP Plug-in Line is een gespecialiseerd assemblage systeem voor het inbrengen van Dual In-line Package (DIP) componenten (bijv. IC's, connectoren, weerstanden) in PCB's.Het is geoptimaliseerd voor handmatige of semi-geautomatiseerde workflows, die flexibiliteit biedt voor kleine tot middelgrote productiepartijen.

Belangrijkste specificaties:

- Eenzijdige lijn: voor het inbrengen van componenten aan één zijde van het PCB.

- Dubbelzijdige lijn: kan gelijktijdig of opeenvolgend aan beide zijden van het PCB worden geplaatst, waardoor de veelzijdigheid van complexe platen toeneemt.

- Afmetingen van de apparatuur: L2400 × W600 × H2000 mm (ideeel voor fabrieken met beperkte ruimte).

- PCB-compatibiliteit: maximale PCB-breedte van 350 mm, geschikt voor standaardplaten.

- Verplaatsingssnelheid: 0,52 meter/minute (aanpasbaar aan de balanssnelheid en de werkstroom van de bediener).

- Handmatige breedte-aanpassing: de operator kan de breedte van de transportband aanpassen aan verschillende PCB-groottes.

- Vermogen: 60 W, wat het energiezuinig maakt in vergelijking met volledig geautomatiseerde lijnen.

HXT Wave Soldering Loader Machine

Functie: Een wave soldering loader is een cruciaal onderdeel in door-gat PCB-assemblage, ontworpen om het solderen van DIP-componenten na het plaatsen te automatiseren.Het zorgt voor betrouwbare elektrische verbindingen door PCB's over een gesmolten soldeergolf te laten passeren.

Belangrijkste specificaties:

- Ondersteunt PCB-breedtes tot 350 mm, afgestemd op standaard DIP-assemblagelijnen.

- De snelheidsgroep van 0­400 mm/min zorgt voor een nauwkeurige beheersing van de soldeertijd en zorgt voor een optimale verbindingsvorming.

- Vermijdt schade door elektrostatische ontlading (ESD) aan gevoelige onderdelen.

- Afmetingen: 1000 × 700 × 750 mm (L × W × H) met een vervoerbandlengte van 1000 mm.

- Gewicht: ~ 45 kg, waardoor een gemakkelijke integratie in bestaande productielijnen mogelijk is.

- Werkt op AC220V, 50/60Hz, compatibel met wereldwijde industriële stroomstandaarden.

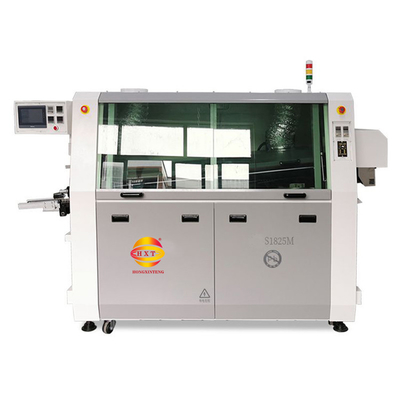

HXT-golfsoldeermachine

Functie: Deze machine is ontworpen voor hoogwaardig solderen van doorlopende componenten op PCB's met loodvrij solderen, in overeenstemming met milieuvoorschriften (bijv. RoHS).Het dubbelgolfsysteem zorgt voor betrouwbare soldeersluitingen voor complexe platenDeze loodvrije dubbelgolf soldeermachine combineert precisie, conformiteit en industriële duurzaamheid voor moderne PCB-assemblage.De combinatie van de volgende elementen maakt het product ideaal voor de productie van hoge-mix-componenten:Voor optimale prestaties moet het worden geïntegreerd met flux applicatoren, voorverwarmers en inspectiesystemen die zijn afgestemd op loodvrije processen.

Belangrijkste specificaties:

- Maximale PCB afmetingen: 250 mm.

- Maximale componentenhoogte: 90 mm.

- PCB-platen overbrengen.

- Voorverwarmingslengte: 800 mm lang.

- Stroomvoorziening: 380V, 50/60Hz.

- Besturingssysteem: PLC + touchscreen

- Machinale afmetingen: 2600 mm × 1200 mm × 1600 mm (compact, ruimtezuinig ontwerp).

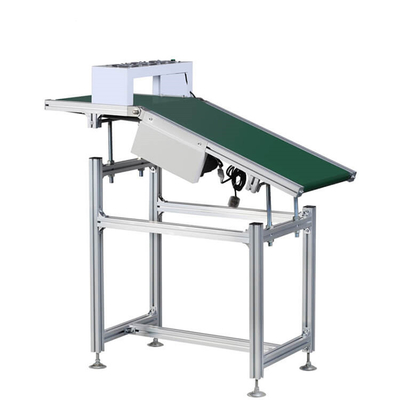

HXT Wave Soldering Unloader Machine

De Wave Soldering Unloader is een post-soldering transportersysteem dat is ontworpen om PCB's veilig van de wave soldering machine naar stroomafwaartse processen (bijv. koeling, inspectie of verpakking) over te brengen.Het verstelbare ontwerp en de antistatische eigenschappen zorgen voor compatibiliteit met verschillende productieomgevingen.

Belangrijkste specificaties

- Verstelbare hoogte en snelheid: hoogtebereik (750 ∼ 1200 mm) Aligneert met golflosmachines, inspectieposten of koelrekken.

- Snelheidsregeling: overeenkomt met de doorvoer van upstream soldeerapparatuur (bijv. 1 ̊1,8 m/min golfsoldeerautomaten).

- De antistatische band minimaliseert het risico op elektrostatische ontladingen, wat van cruciaal belang is voor gevoelige IC's of hoog betrouwbare boards.

- De smalle breedte (490 mm) bespaart vloeroppervlak, ideaal voor kleine tot middelgrote productielijnen.

- Flexible Conveyor Length: Configurable length (400~1200 mm) accommodates variegende koeling of buffer zone vereisten.

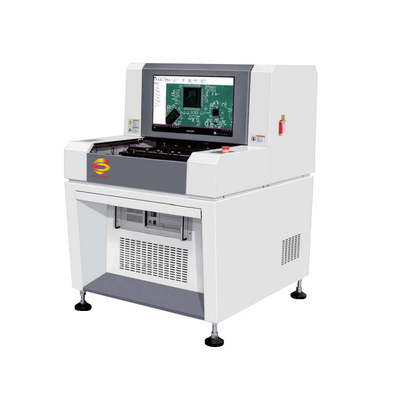

HXT 2D Offline AOI-machine

kwaliteitsinspectie na terugstroom en detectie van gebreken.

Optisch systeem: 5MP-camera's met hoge resolutie met coaxiale verlichting, detecteren 0201 component mislijning (≥ 15 μm verschuiving) en soldeerbruggen (≥ 20 μm).

Inspectiealgoritmen: vooraf geprogrammeerde sjablonen voor veel voorkomende gebreken:

- Ontbrekende onderdelen.

- Testelement 0201-componenten, 0,3 mm en hoger IC (facultatief kan 01005 componenten bereiken).

- Onvoldoende soldeer op LED pads.

Data-integratie: Ethernet-connectiviteit voor real-time foutkaarten en integratie met MES-systemen.

Industrie-specifieke aanpassingen

LED-verlichting: aanvullende kleuranalyse om onjuiste LED-verbinding (CCT-afwijkingen) te identificeren.

Veiligheid van apparaten: polariteitscontroles voor condensatoren en dioden om te voorkomen dat ze omgekeerd in bedieningsplaten worden gemonteerd.

Toepassingen:

Deze volledig geautomatiseerde DIP-lijn is geschikt voor de productie van DIP-componenten, industriële producten, consumentenelektronica, mobiele apparatuur, computers en de automobielindustrie.
