Duurzame SMT-plaatsingsapparatuur krachtige hogesnelheid voor verlichtingssystemen voor auto's

Merknaam:	HCT
Modelnummer:	HXT-610LV
MOQ:	1
Prijs:	24000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

HCT-610LW pick-and-place machine

Modelnummer:

HCT-610LV

Merken:

Naam van het product:

PCB Smt assemblagelijn

Functie:

Volledig automatisch

Gebruik:

Productielijn voor elektronische componenten

Kracht:

220V/50HZ Max 2,8KW

Garantie:

1 jaar

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Duurzame SMT-plaatsingsapparatuur

Duurzame smt-montermachine

Hoge snelheid SMT-plaatsingsapparatuur

Productomschrijving

Automatische SMT-machines voor LED-productiePick and Place Machine HCT-610LV LED-chipmontermachine SMT PCB-assemblagelijn

Beschrijving

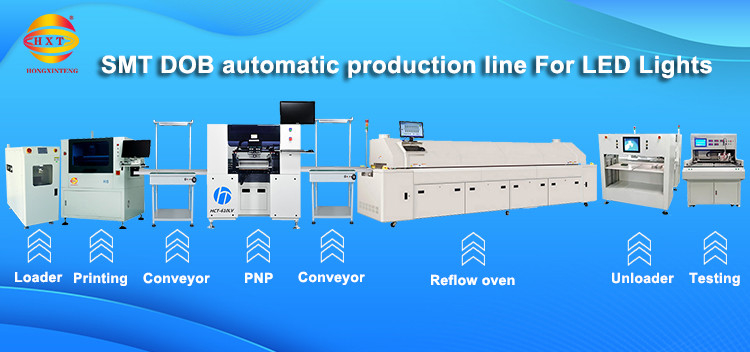

Volledig automatische SMT-machines assemblagelijn

Deze state-of-the-art SMT (Surface Mount Technology) assemblagelijn is ontworpen voor de productie van hoog volume, precisie aangedreven elektronica,Het is de bedoeling dat de nieuwe technologieën de mogelijkheid bieden om de PCB-assemblage te stroomlijnen, van het printen met soldeerpasta tot de uiteindelijke kwaliteitscontrole van ondersteunende onderdelen van slechts 0402 (0De lijn omvat vijf kernmachines: automatische soldeerpasta-printer, HCT-530LV-op- en plaatsmachine, HXT-reflowovenmachine, HXT-ontladingsmachine en HXT DOB LED-testmachine.

Duurzame SMT-plaatsingsapparatuur krachtige hogesnelheid voor verlichtingssystemen voor auto's 0

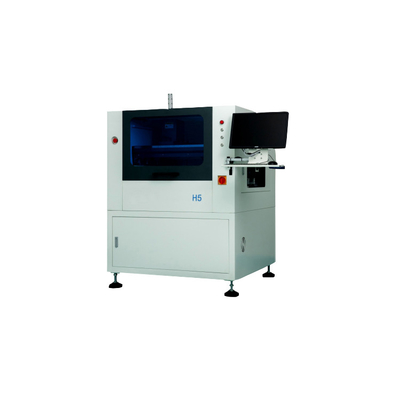

HXT Automatische soldeerpasta-printer

Functie: past soldeerpasta op PCB-pads met microniveau nauwkeurigheid aan om de plaatsing van de componenten voor te bereiden.

Belangrijkste specificaties:

- PCB-capaciteit: ondersteunt platen tot 520 × 400 mm en diktes van 0,4 mm tot 6 mm.

- Stencil Frame: past in frames van maximaal 800 × 700 mm voor grote of multi-panel PCB's.

- Versnelling: programmabele transportbandsnelheid tot 1000 mm/s en drukversnelling tussen 10200 mm/s.

- Vermogen en afmetingen: werkt op wisselstroom 220 V ± 10%, 2 kW enkelfasig vermogen, ondergebracht in een compact chassis van 1180 mm × 1120 mm × 1480 mm.

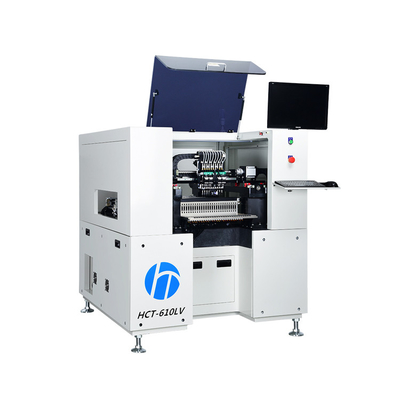

SMT pick and place machine HCT-610LV

- Functie: Precieze plaatsing van op het oppervlak gemonteerde componenten op PCB's.

- Belangrijkste specificaties:

- Snelheid: 55.000 CPH met 10 plaatskoppen voor snelle doorvoer.

- Componentengamma: hanteert 0603-grote chips (0,6 × 0,3 mm) tot grote 74 mm × 74 mm modules en high-power LED's.

- Visiesysteem: uitgerust met een vliegende camera voor realtime component-uitlijning en inspectie.

- Werkruimte: SMD-ruimte van 600 mm × 500 mm voor grote of meervoudige panelen.

- Vermogen en bouw: vereist 0,55 MPa luchtdruk, ondergebracht in een robuust frame van 1230 mm × 1530 mm × 1360 mm met een gewicht van 1600 kg.

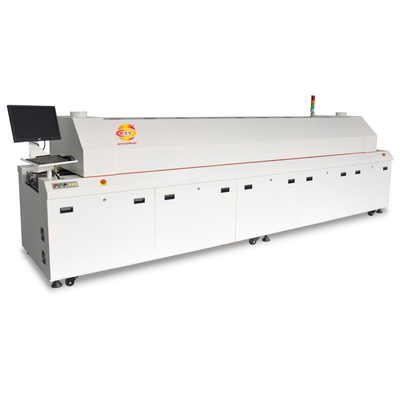

HXT reflowovenmachine Zone 8

- Functie: Smelt soldeerpasta om permanente elektrische verbindingen te vormen tussen componenten en PCB's.

- Belangrijkste specificaties:

- Verwarmingszones: 8 zones (8 bovenste/8 onderste) over 2800 mm, waardoor een nauwkeurige thermische profilering mogelijk is.

- Koelzone: 350 mm sectie met ventilatoren voor gecontroleerde koeling om vervorming te voorkomen.

- Transportbanden: keten aangedreven transport, verstelbaar vanaf 02000 mm/min, met PCB's tot 350 mm breed.

- Temperatuurregeling: bereik tot 350°C, driefasig 380V vermogen en 610 kW bedrijfsverbruik.

- Voetafdruk: 4800 mm × 1200 mm × 1350 mm, ontworpen voor omgevingen met een hoge doorvoer.

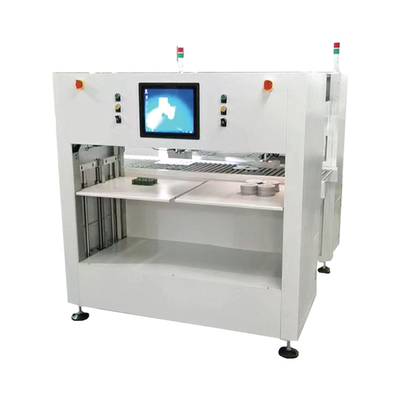

HXT losmachine

- Functie: automatisch afladen van verwerkte PCB's na terugstroom voor verwerking stroomafwaarts.

- Belangrijkste specificaties:

- Modulair ontwerp: kan worden geconfigureerd met 1×4 tafels en 1×2 robotarmen om aan de productiebehoeften te voldoen.

- PCB-compatibiliteit: beheert eenzijdige LED-boards en standaard PCB's, inclusief lange boards tot 1,2 meter.

- Flexibiliteit: op kleine PCB's worden 4 armen met 4 tafels voor parallelle verwerking gebruikt; op grotere PCB's worden 1 ‰ 2 armen met 1 ‰ 2 tafels gebruikt.

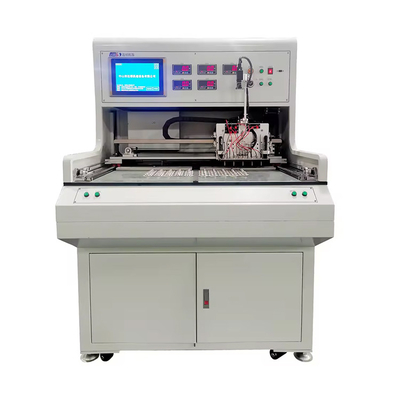

HXT DOB LED-testmachine

- Functie: Valideert de prestaties van de LED-lichtbron en de elektrische functionaliteit.

- Belangrijkste specificaties:

- Snelheid: 5 kleine panelen in 3 seconden getest, 6000 eenheden per uur bereikt.

- Productgrootte: voor onderdelen van 260 mm tot 350 mm.

- Besturingssysteem: 7-inch HMI (Human-Machine Interface) met PLC voor geautomatiseerde testsequenties.

- Power & Build: werkt op AC220V, 50Hz, geplaatst in een 96 × 102 × 147,7 cm standtype unit met een gewicht van 125 kg.

Toepassingen:

Productie van LED's: hogesnel assemblage en testen van LED-panelen en verlichtingssystemen voor auto's.
