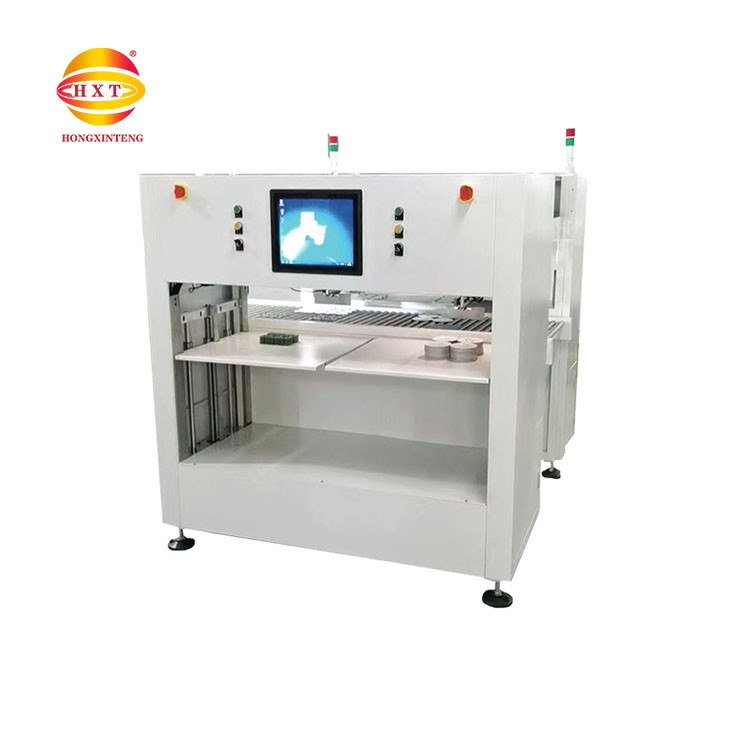

Automatische SMT Bare Board Loader Verstelbare breedte voor LED-productielijn

Merknaam:	HXT
Modelnummer:	HXT-LEDU1200
MOQ:	1
Prijs:	8500
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT-LED-ontladingsmachine

Modelnummer:

HXT-LEDU1200

Naam van het product:

SMT-ontlaadmachine

Functie:

Volledig automatisch

Gebruik:

LED-productielijn

PCB-grootte L*W (mm):

80x50mm~600x400mm

Kracht:

220V/50HZ 320W

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Automatische naakte boardloader

Automatisch pcb-behandelingssysteem

Verstelbare breedte naakte plankenlader

Productomschrijving

Automatische Smt Pcb Stacker Destacker Unloader Machine met verstelbare breedte voor led productielijn

Beschrijving

Kenmerken 1.

de installatie en het oplossen van problemen is eenvoudig, de werkdruk is groter dan 0,5 MP, 220 V wisselstroom kan werken.voldoende ruimte (een hoofdframe bevat twee werktafels), elke werktafel kan worden geïdentificeerd, twee PCB-platen worden geplaatst, theoretisch kunnen worden verdeeld in 8 PCB-platen).en kan rechtstreeks worden aangesloten op de reflow soldering, waardoor de kosten voor de klant worden verlaagd. 4. Camera detectie en identificatiesysteem: met behulp van een hoge precisie camera en lens, automatisch onderscheid maken tussen het type PCB-bord en de positie van het PCB-bord vastleggen,Verminder de operationele stappen om intelligent te bereikenStabiele kwaliteit, eenvoudige structuur, lage onderhoudskosten

De belangrijkste component
De machine bestaat uit zes onderdelen: pijpleidingtransportsystem, pcb-bordgreep-systeem, pcb-bordwerkplatform, ccd-visie-systeem, pneumatisch systeem en bedieningscontrolesysteem.

1Een transportsysteem op de assemblagelijn:

Samenstelling: met inbegrip van transmissie keten, tandwiel en gordel, stappenmotor, dakapparaat, enz. Functie: kan rechtstreeks worden aangesloten op de klant met terugvloeiend solderen of op de klant met de assemblagelijn,door middel van een krachtige stappenmotor om de assemblagelijn te versnellen meer dan 4 keer van de klant terugvloeiende soldering, op deze manier kan de afstand tussen de PCB-platen volledig worden geopend en is er voldoende tijd om het materiaal voor het achterste grijpsysteem te grijpen.De voorzijde van de assemblagelijn neemt gordel aandrijving om ervoor te zorgen dat PCB bord overdracht is niet gemakkelijk te kantelenDe achterkant wordt aangedreven door rollen, zodat het bord gemakkelijk kan worden opgeheven door het dakmechanisme hieronder, waardoor de universaliteit van het grijpbord wordt gewaarborgd.

2.PCB-bord grijpsysteem Samenstelling:

Verplaatsbare geleidingsrails, gripsstructuur, stappenmotor, synchrone riem, enz. - functie: de twee grijpmechanismen zijn respectievelijk voor en achter op de baan verdeeld.elk grijpmechanisme is uitgerust met twee werkplatforms, kan elke machine vier soorten PCB-bord.

3.PCB-werkplatform

Bestaat uit 4 werkplatformen, kan worden opgeslagen4 variëteiten van circuit boards, elk variëteit van circuit boards en kan opslaan 2 locaties, in totaal 8 locaties kunnen worden opgeslagen.met een diameter van niet meer dan 20 mm,, kan de frequentie van klanten om het bord te nemen tot een minimum beperken.

4.CCD-visie systeem Samenstelling:

camera met hoge resolutie, lens, lichtbron, enz. Functie: de camera onderscheidt PCB-typen door de vorm van het PCB te meten, berekent vervolgens de positie van het PCB in de assemblagelijn en stuurt deze naar het PCB-greep systeem.

5Pneumatisch systeem Samenstelling:

Luchtfilter in twee delen, cilinder, magnetoventil, enz. Functie: controle van het opheffen van het dak, opheffen van het materiaal.

6.Operatiecontrolesysteem

Het is samengesteld uit een industriële computer, PLC, driver, motor, teller, foto-elektrische sensor en signaalbewakingssysteem.de gebruikers het gebruik ervan aanzienlijk vergemakkelijken.

Productspecificatie

Naam	Technische parameters
PCB-minimumgrootte	50 × 50 mm
Maximale PCB-grootte	600 × 400 mm (kan worden aangepast tot 1500 × 400)
Ondersteuningssysteem	De motor aandrijft en de synchrone riem drijft de poten aan beide zijden te klemmen parallel aan het midden
Versnellingssnelheid	Max 200 mm/s programmeerbaar
Hoogte van de transportband	860～940 mm
Conveyorrichting	Links-rechts of rechts-links,
Cyclustijd	<8s
Stroominvoer	aC 220V ± 10%, 50/60HZ, 2 kw enkelfasig
Afmetingen van de machine	2100(L) × door de klant gedefinieerd (W) × 1680(h) mm
Gewicht	Ongeveer 800 kg

Productgegevens

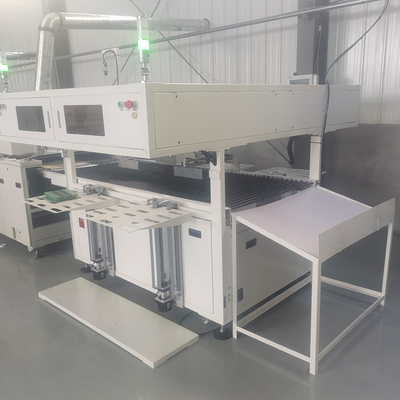

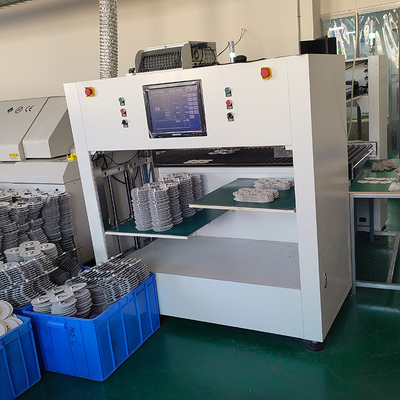

Automatische SMT Bare Board Loader Verstelbare breedte voor LED-productielijn 0

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, luchtvaart, medische apparatuur, LED-verlichting, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

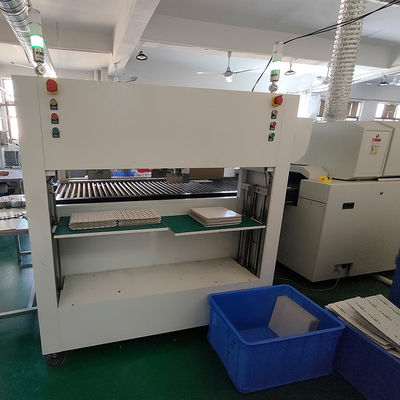

Automatische SMT Bare Board Loader Verstelbare breedte voor LED-productielijn 1
