Veilige Smt Magazine Loader Pcb Handling Equipment Stabiel Voor Smt Assembleren

Merknaam:	HXT
Modelnummer:	HXT-L250
MOQ:	1
Prijs:	1350
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT Vacuum Loader machine

Modelnummer:

HST-V330

Naam van het product:

PCB vacuümzuigmachine

Functie:

Automatisch

Gebruik:

SMT-productielijn

PCB-grootte L*W (mm):

80x50mm~330x300mm

Kracht:

220V/50HZ 320W

Garantie:

1 jaar

Maatwerkgrootte:

590*960*1650 mm

Levering vermogen:

De productiecapaciteit is 200 eenheden per maand.

Markeren:

Veilige Smt Magazine Loader

Veilige pcb-behandelingsapparatuur

Stabiel Smt-magazineloader

Productomschrijving

Fabrieksprijs Smt Pcb Translatie Vacuüm Zuigmachine Loader UnloaderAutomatische LED VacuümLaadmachineVoor SMT-productielijn

Beschrijving

1Het gesloten ontwerp zorgt voor het hoogste veiligheidsniveau.

2De bovenste beveiligingsdek kan worden geopend om het hanteren van de machine tijdens het onderhoud te vergemakkelijken.

3De positie van de zuigstuk kan worden verstelbaar om ervoor te zorgen dat de schakelplaat wordt vastgeklemd.

4Stabiel en evenwichtig breedteinstelapparaat (handgestuurde schroefinstelling).

5Een kleine machinevoetafdruk.

6Het besturingssysteem gebruikt PLC-besturing, de bedieningsinterface gebruikt touchscreen en is uitgerust met automatisch alarmsysteem.

7De frame-structuur wordt met plaatverzetting gemaakt, het oppervlak is geschilderd en het raam is gekleurd met een mens-machine-interface.

8Het hefmechanisme gebruikt de remmotor ophefinstelling en de stapperafstand is verstelbaar, waardoor de laadtijd van het bord effectief wordt verkort en tot 300 PCB's kunnen worden gestapeld (0.6 mm dikke circuits).

9De overdrachtsstructuur gebruikt de overdrachtsmethode van de stappenmotor, de start en stop kunnen worden ingesteld door versnelling en vertraging, de transmissie is stabiel en het is niet gemakkelijk om het bord te slaan.

10Het is uitgerust met een standaard SMEMA-signaalpoort en kan met alle andere apparatuur online worden aangesloten.

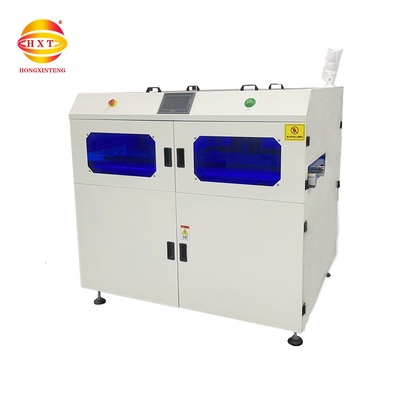

Veilige Smt Magazine Loader Pcb Handling Equipment Stabiel Voor Smt Assembleren 0

Productspecificatie

Inleiding van het project	Technische parameter
Afmetingen (LWH)	65011001500 mm
Grootte van het bord	PCB-platen 5050～510350 mm
PCB-opslagplaten	Ongeveer 200 stuks.
Gewicht	150 kg
Vervoerrichting	Voorste spoorvast, links→rechts of rechts→links versnellingsbak
Transporthoogte	900+30/-30 mm, hoogte aanpassing van de voetbeker
Gordel voor	7 mm platte riem
Transmissie snelheid	9M/min
Stroomvoorziening	AC220V/50-60HZ
Motor van de transmissie	42*48 stappenmotor
Liftmotor	Zhongda 45W remmotor
Controlesysteem	Panasonic PLC-besturing, OMRON elektrische sensor inductie start
Controlepaneel	Touchscreen bedieningspaneel
Liften	Geïmporteerd uit Taiwan, balschroefheffen, integraal hefplatform voor het verdikken van plaat
Cylinder	SMC-cilinder
Gasbron	0.4-0.6Mpa
Vertaalapparaat	Met stappenmotor en geleidingsrail om te bewegen
Zuigtoestel	vierpuntszuigplaat met vacuümgenerator en vacuümmondstuk
Vervoerband	Spoorvervoer met groene platte gordel
Framemateriaal	Alle plaat metalen 3.0mm koud plaat lassen, het oppervlak wordt elektrostatisch gespoten

Productgegevens

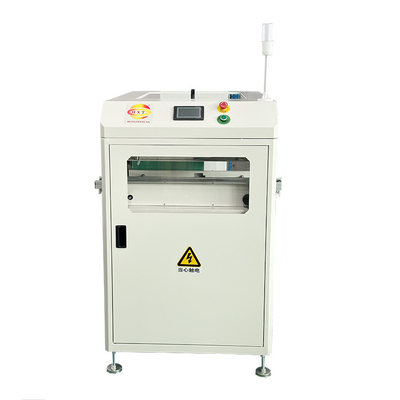

Veilige Smt Magazine Loader Pcb Handling Equipment Stabiel Voor Smt Assembleren 1

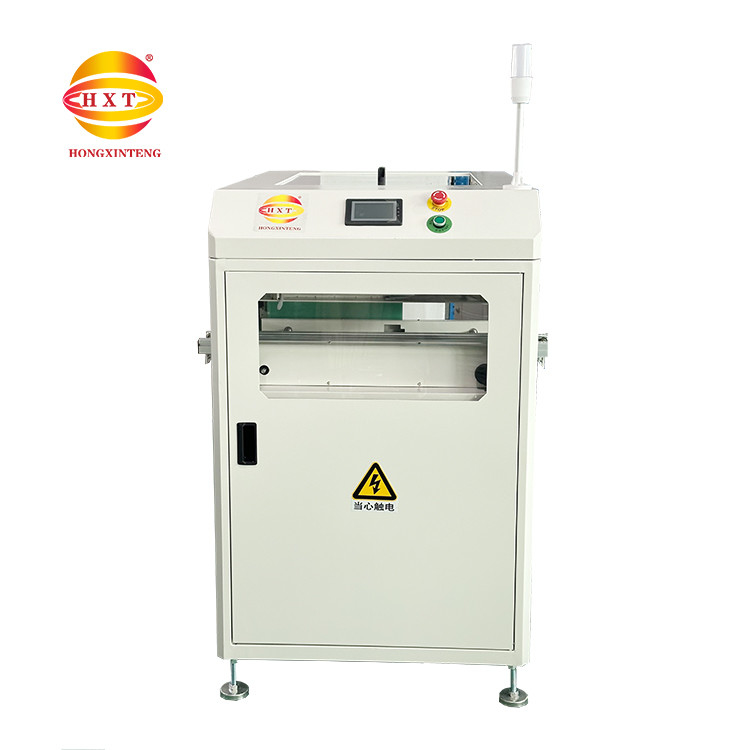

Veilige Smt Magazine Loader Pcb Handling Equipment Stabiel Voor Smt Assembleren 2

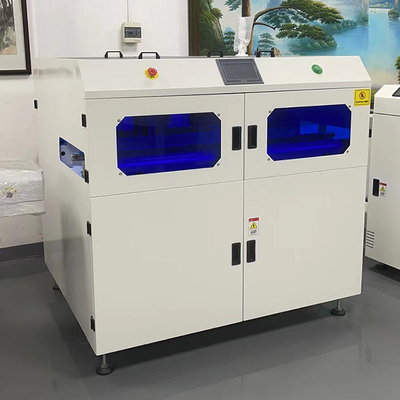

Veilige Smt Magazine Loader Pcb Handling Equipment Stabiel Voor Smt Assembleren 3

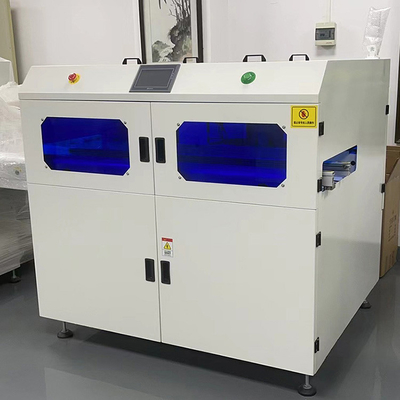

Veilige Smt Magazine Loader Pcb Handling Equipment Stabiel Voor Smt Assembleren 4

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

Veilige Smt Magazine Loader Pcb Handling Equipment Stabiel Voor Smt Assembleren 5
