SMT soldeerpasta schermprinter Standaard universele pcb-printmachine

Merknaam:	HXT
Modelnummer:	H5
MOQ:	1
Prijs:	11200
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Document:

H5 - Fully automatic visual...H5.pdf

Naam:

SMT-de Printer Machine van het Soldeerseldeeg

Brand name:

HXT

Modelnummer:

Naam van het product:

SMT soldeerpasta-printer

Maximumraadsgrootte:

400 * 340 mm uitbreidbaar: 530 * 340 mm (optie)

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

SMT-de Assemblageproductielijn van PCB

Voorwaarde:

Origineel nieuw en gebruikt

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

SMT soldeerpasta-schermprinter

Standaard soldeerpasta-schermprinter

Standaard automatische soldeerpastaprinter

Productomschrijving

Automatische smt soldeerpasta stencil schermprinter machine H5 LED stencil soldeerpasta printer pcb bord printer

Beschrijving

Soldeerpasta-drukmachine, ook wel SMT-drukmachine genoemd, is verantwoordelijk voor het printen van soldeerpasta op het overeenkomstige pad van de printplaat,om de plaatsing van de onderdelen op de achterkant van de montering te vergemakkelijken.

Het is een essentiële productieapparatuur in de SMT-procesproductie.
Voor het solderen van elektronische onderdelen op printplaten (PCB's) in elektronische producten wordt een soldeerpasta-printer gebruikt om een laag soldeerpasta op de soldeerverbindingen van de PCB's aan te brengen.om een beter laseffect te verkrijgen en de lasdoeltreffendheid te verbeteren.

Productspecificatie

Naam	Technische parameters
Frame min-size	470 × 370 mm
Maximaal formaat	800 × 700 mm
PCB'sDe kleinste maat./PCB-grootte	50 × 50 mm
PCB-grootte	520 × 400 mm
PCB-dikte	0.4~6 mm
PCB D-istoron	Maximaal, PCB-diagonale 1%
Ondersteuningssysteem	Automatische platte top, flexibele randklem
Tabel aanpassingsbereiken	X: ± 5 mm; Y: ± 5 mm; θ: ± 2 °
Versnellingssnelheid	Maximaal 1000 mm/s Programmeerbaar
Hoogte van de transportband	860~940 mm
Vervoerderrichting	Links-rechts, rechts-links, links-links, rechts-rechts.
Squeegee P ressure	00,5-0,7 kgf/cm2
Druksnelheid	10~200 mm/sec
Squeegee en engle	60 ° (standaard), ondersteuning op maat
Typ van de spuitmachine	Stalen schraper (standaard), rubberschraper (op maat)
Aligneringsmodus	Gebruik de camera om de positie van het PCB merk te detecteren en corrigeer het visueel
Aligneringsmodus	De systeemsoftware regelt de universele werkbank om de X-Y-hoekrichting te corrigeren om de uitlijning tussen het scherm en het substraat te realiseren
Fiduciaal merkteken	elke vorm
Fiduciaal merkgrootte	Het kan worden gemaakt in verschillende vormen van gaten met een diameter of zijlengte van 0.5 mm~2.5 mm en de toelaatbare afwijking is 10%
Verzekeringsmerk vereist	Het oppervlak van de markeringspuntscoating moet vlak en glad zijn.
Herhaling van de positie-nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,05 mm
Cyclustijd	<12s (exclusief drukwerk)
Input vermogen	AC 220V ±10%, 50/60HZ, 2KW enkelfase
Afmetingen van machine D	1180 (L) × 1120 (W) × 1480 (H) mm
Gewicht	ongeveer 600 kg

Productgegevens

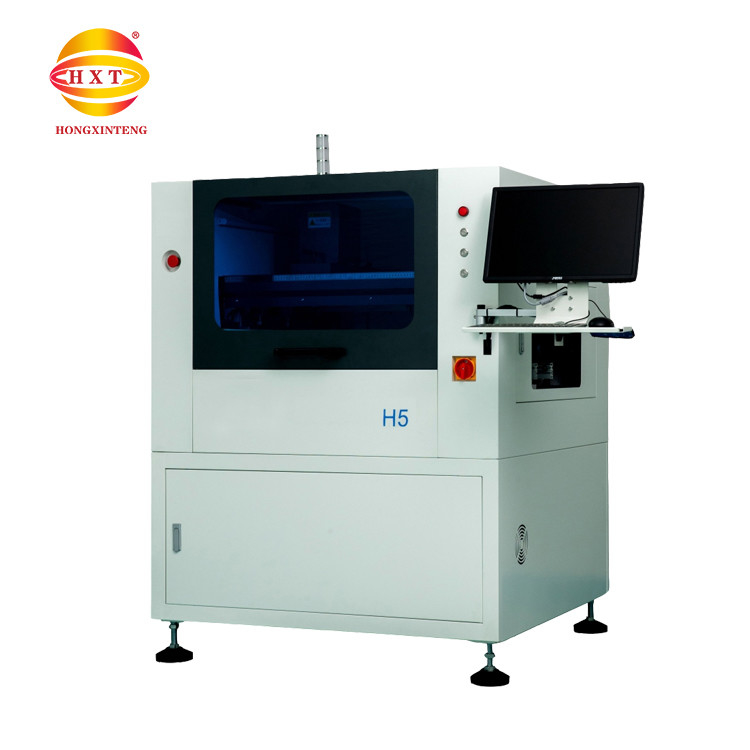

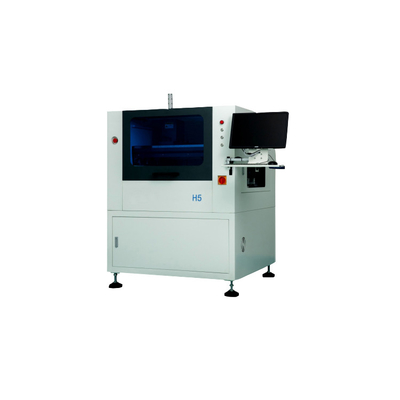

SMT soldeerpasta schermprinter Standaard universele pcb-printmachine 0

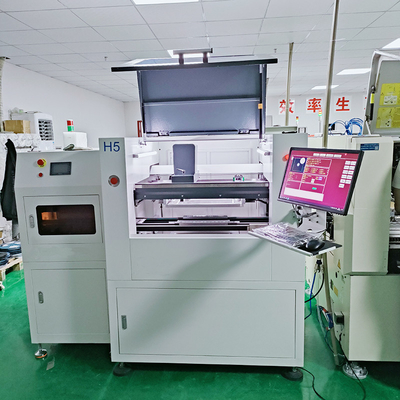

SMT soldeerpasta schermprinter Standaard universele pcb-printmachine 1
