Smt soldeerpasta-drukmachine

High Precision Visual Solder Stencil Machine Pcb Screen Printer

Alle Categorieën

de machines van de elektronikaproductie

pcb-machine

Contacteer ons

Miss. Alina

alina@hxt-smt.com

+86 16620793861

+86 16620793861

Contact nu

High Precision Visual Solder Stencil Machine Pcb Screen Printer

Merknaam:	HXT
Modelnummer:	H12
MOQ:	1
Prijs:	18000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Document:

H15 - Fully automatic visua...00.pdf

Naam:

SMT-de Printer Machine van het Soldeerseldeeg

Brand name:

HXT

Modelnummer:

HXT-H12

Naam van het product:

de printer van het soldeerseldeeg

Maximumraadsgrootte:

1200 x 400 mm

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

SMT-de Assemblageproductielijn van PCB

Voorwaarde:

Origineel nieuw en gebruikt

Maatwerkgrootte:

2200 mm x 1340 mm x 1480 mm

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

High Precision Solder Stencil Machine

High Precision Pcb Screen Printer

Visuele soldeer stencil machine

Productomschrijving

Automatische visuele soldeerpastaprinter H12 SMT stencilprinter H15 pcb-schermprinter

Beschrijving

DeSMT automatische soldeerpasta-printeris een volledig geautomatiseerde oplossing met hoge precisie die is ontworpen voormassaproductievan PCB's, waardoorconsistent en nauwkeurig afzetting van soldeerpastavoor oppervlakte-montage.geavanceerde gezichtsuitlijningssystemen(tot en met10 μm nauwkeurigheid), garandeert deze machine een perfecte stencil-to-PCB-registratie, zelfs voor componenten met een ultrafijne toonhoogte (0201, 0,3 mm BGA).met twee servo-aangedreven squeegee-systemenbiedtprogrammabele druk (20-200N)enhoekregeling (45-70°), waardoor de pastafgifte wordt geoptimaliseerd terwijl de levensduur van de stensel wordt verlengd.

Productspecificatie

Framemin-grootte	600 x 600 mm
Framemax-grootte	500 x 1000 mm
PCB-grootte	50x50m
PCB-grootte	1200 x 400 mm
PCBDikte	0.4~6 mm
Componentengamma	0402, 0603, 0805, 1206, 2835, 5050～7474, LED-componenten met een hoog vermogen
PCBDistoron	Maximaal, PCB-diagonale 1%
Ondersteuningssysteem	Automatische platte bovenkant, flexibele zijklampen
TabelAangepastReeksen	X:±5mm:Y:±5mm:e:+2
Transportbandsnelheid	Max1000mm/s programmeerbaar
Vervoerderhoogte	860~940 mm
ConveyorDirection	Rechts links, rechts links, links links, rechts rechts
Squeegee Druk	00,5-0,7 kgf/cm2
Druksnelheid	10~200 mm/sec
SqueegeeAngle	60° (standaard, ondersteuning op maat)
SqueegeeType	Stalen schraper (standaard), rubberschraper (op maat)
AlignmentMode	Gebruik de camera om de PCBMark-positie te detecteren en controleer de universele werktafel om de X-Y-hoekrichting te corrigeren via de software van het gezichtscorrectiesysteem.Het bereiken van een uitlijning van het stensil op het substraat
FiducialMarkShape	elke vorm
FiducialMarkSize	Het kan worden gemaakt in gaten van verschillende vormen met een diameter of zijlengte van 0,5 mm ~ 2,5 mm, en de toelaatbare afwijking is 10%
Fiduciaal merkvereiste	De oppervlakte van de bekleding van de markeringspunt moet vlak en glad zijn.
HerhalingPositie accuraatheid	±0,01 mm
Druknauwkeurigheid	± 0,05 mm
Cyclustijd	< 12s (exclusief drukwerk)
PowerInput	AG220V+10%50/60HZ2KW enkelfasig
MachineDimensies	2200 ((L) x 1340 ((W) x 1480 ((H) mm
Gewicht	Ongeveer 1000 kg

Productgegevens

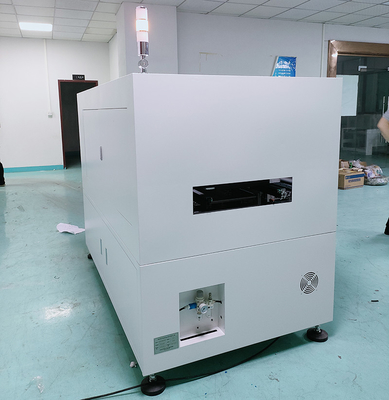

High Precision Visual Solder Stencil Machine Pcb Screen Printer 0

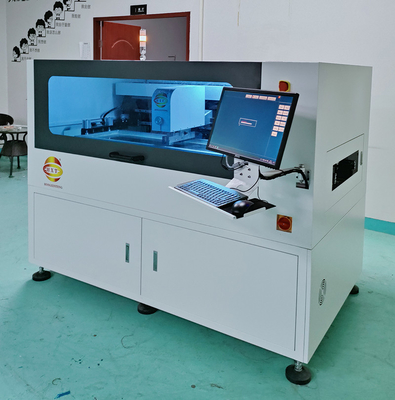

High Precision Visual Solder Stencil Machine Pcb Screen Printer 1

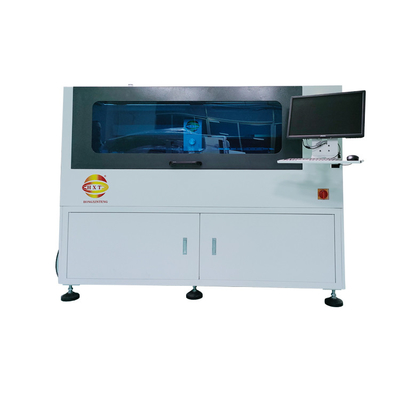

High Precision Visual Solder Stencil Machine Pcb Screen Printer 2

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

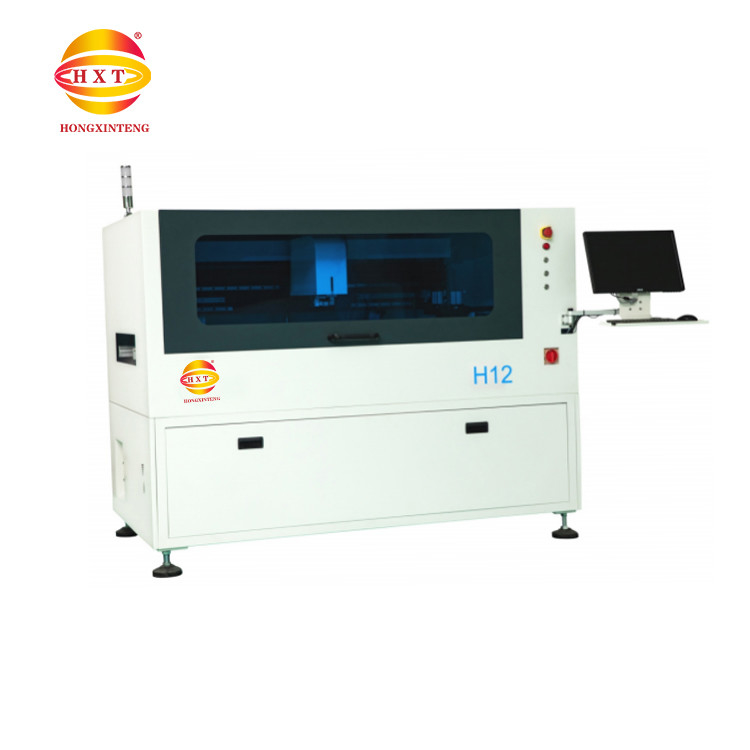

High Precision Visual Solder Stencil Machine Pcb Screen Printer 3
