PCB Dual Track Smt Conveyor Systems PLC Control Touch Screen Display Operatie

Merknaam:	HXT
Modelnummer:	HxT-B350
MOQ:	1
Prijs:	2700
Verpakking:	Houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

smt transportband

Brand name:

Modelnummer:

HxT-B350

Naam van het product:

PCB-assemblageconveyor

Maximumraadsgrootte:

460 mm x 350 mm

Stroomvoorziening:

AC220V, 0,2 kW

Toepassing:

SMT-de Assemblageproductielijn van PCB

Grootte van de machine:

1000 mm x 800 mm x 900 mm

Garantie:

1 jaar

Levering vermogen:

De productiecapaciteit is 200 eenheden per maand.

Markeren:

Dual-track SMT-conveyorsystemen

PLC-controle SMT-conveyorsystemen

PLC-besturing SMT-plaatsmachine

Productomschrijving

PCB Buffer Dual Track Conveyor SMT Productie NG board opslag buffer Stacker Conveyor 1 meter Single rail conveyor HXT-B350 Machine

Beschrijving

Geschikt voor de perfecte partner van AOI en SPI matching in de productielijn, deze apparatuur kan goede planken en slechte planken op de productielijn scheiden, afwijzen, detecteren en doorgeven,drie modi zijn optioneel, alle aluminium frame beschikbare detectie positie.

Een gladde en parallelle breedteinstelling (roestvrijstalen schroef).

Aanpassen van het aantal ophangplaten volgens de eisen van de klant.

Variabele snelheidsregeling.

De uiterlijke structuur is gemaakt van een plaat metalen structuur en aluminium profiel in het frame, het oppervlak is gespoten, en de kleur is gegolfd wit.

Microcomputer PLC-besturingssysteem, stabiel en betrouwbaar werk.

Aanraakschermwerking, met automatische foutdiagnostiekfunctie, handige mens-machine dialoog.

Een verscheidenheid aan geluids- en licht- en touchscreen-alarmfuncties.

Transmissie met stapmotor.

Dubbele lijnnummer om NGOK te onderscheiden.

Compatibel met SMEMA-interface.

Dubbelbaan-screeningdock

1Deze apparatuur is geschikt voor de perfecte partner van AOI en SPI-matching in de productielijn en kan goede en slechte platen op de productielijn scheiden.

2. NG/OK product screening and buffering machine This device can automatically pass the OK good boards to the next station and automatically save the bad boards according to the NG or OK signal sent by the upper stationHet kan tot 10 stukken opslaan, en de machine zal een geluid maken nadat 10 stukken zijn opgeslagen.

3Verdeling van vaste en bewegende rails: 1-3 vaste rails, 2-4 bewegende rails.

4Vervoer snelheid: instelbare snelheid, 0,5-15 m/min of door de gebruiker gespecificeerd.

5. Aantal buffers: 10 stuks*2. 6. OK bord gebied: directe transmissie, NG kan worden opgeslagen en geselecteerd automatische alarm.

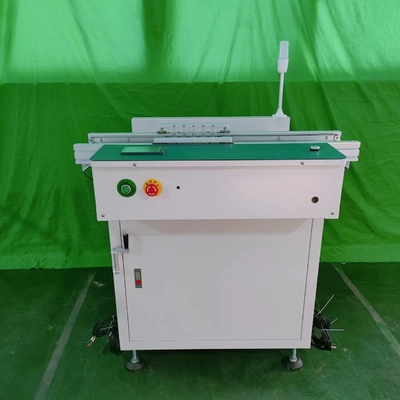

PCB Dual Track Smt Conveyor Systems PLC Control Touch Screen Display Operatie 0

Productspecificatie

Functionele specificaties

Overdrachtssnelheid	0.5~20 m/min
Aantal opslagplaten	10 stuks
Sensormerk	Omron
Transporthoogte	900 ± 20 mm
PCB-grootte	50x50mm~460x350mm
PCB-dikte	De dunste 0,4 mm
Vervoerrichting	links-rechts of rechts-links optioneel
Luchtdrukstroom	4 tot en met 6 bar, maximaal 10 L/min
Lichaamsgewicht	80 kg
Stroomvoorziening en negatieve lading	AC220V ± 10V, 50/60HZ
Leveringsgewicht	60 tot 2000 g
Buitenste vormgrootte (lengtebreedtehoogte)	1000 mm x 800 mm x 900 mm
Details van onderdelen
Liftmotor	Chinese Universiteit van Taiwan
Type vervoerband	Platte riem
Drie-kleurig licht	Owen-LED-licht
Signalcommunicatie-interface	Onlineverbinding (Standaard SMEMA)
PCB-transportband	Gebruik speciale geleidingsrails en geïmporteerde ronde φ3mm riemen
Motor van de transmissie	15W toerentalregelmotor (1 set)
Controlesysteem	PLC-besturingssysteem
Afstand	De maximale afstand tussen elke laag is 30 mm.
Framemateriaal	Alle plaat metalen lassen, het oppervlak is elektrostatisch poeder gespoten computer grijs
Standaardsignaal	Er wordt gebruik gemaakt van een standaard vierkernsignaalkabel die rechtstreeks kan worden aangesloten op andere apparatuur voor gebruik

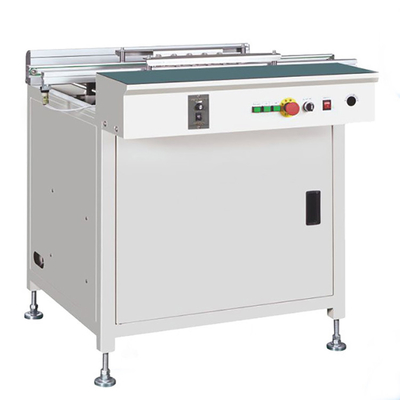

PCB Dual Track Smt Conveyor Systems PLC Control Touch Screen Display Operatie 1

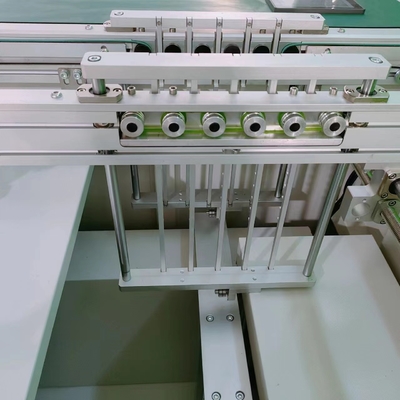

PCB Dual Track Smt Conveyor Systems PLC Control Touch Screen Display Operatie 2

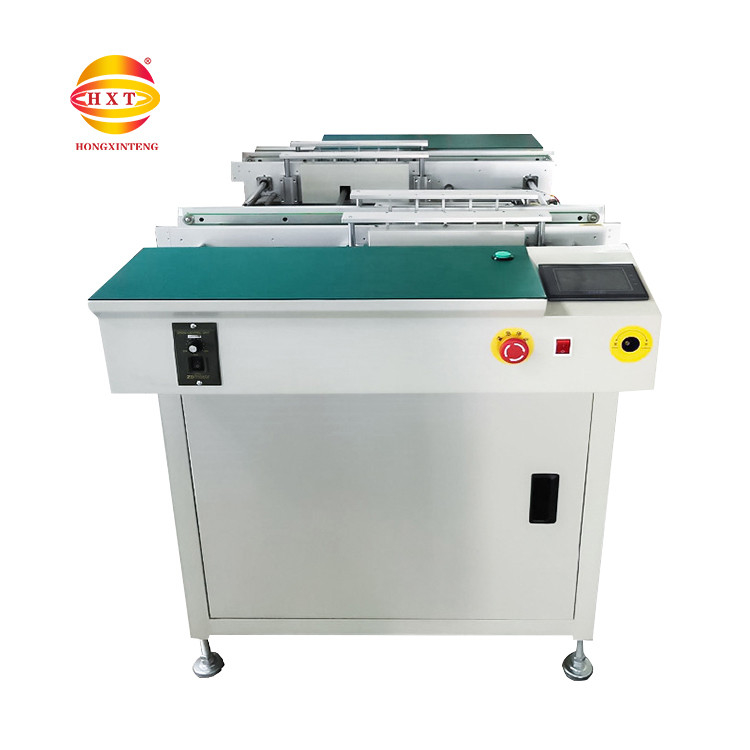

PCB Dual Track Smt Conveyor Systems PLC Control Touch Screen Display Operatie 3

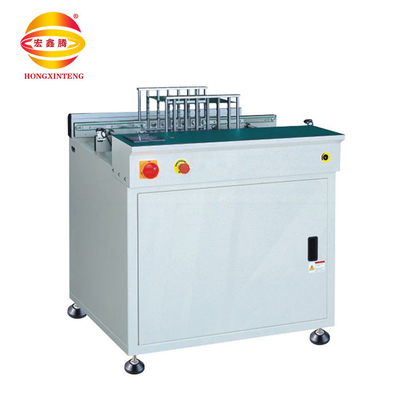

PCB Dual Track Smt Conveyor Systems PLC Control Touch Screen Display Operatie 4

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

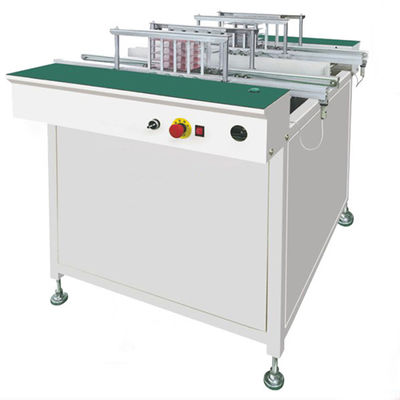

PCB Dual Track Smt Conveyor Systems PLC Control Touch Screen Display Operatie 5
