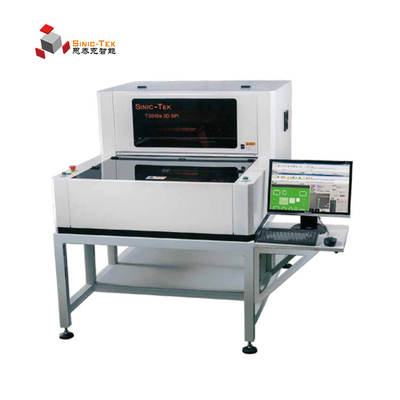

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn

Merknaam:	Sinictek
Modelnummer:	InSPIre 630
MOQ:	1
Prijs:	28000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT SPI-machine

brand name:

Sinictek

Modelnummer:

InSPIre 630

Productnaam:

Sinicktek smt 3D SPI

Maximumraadsgrootte:

630x550 mm

Gebruik:

SMD GELEID SMT

Toepassing:

SMT-de Assemblageproductielijn van PCB

Levering vermogen:

De productiecapaciteit is 50 eenheden per maand.

Markeren:

Geïntegreerde SMT SPI-machine

Geïntegreerde SPI-machine in smt

Hoogprecisie SMT SPI-machine

Productomschrijving

Automatische SMT online soldeerpasta Inspectiemachine SMT SPI -machineSinicktek smt 3d spiS8080 SPI -machine

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 0

Productspecificatie

Parameters
Technologieplatform	Type-B/C enkele rail	TYPE-B/C dubbele rails	TYPE-B/CPlus
Serie	Shero/Ultra	S/held/ultra	1,2 m/1,5 m
Model	S8080/S2020/HERO/ULTRA	S8080D/S2020D/Herodes/Ultrad	L1200 /DL1200 /DL1500
Meetprincipe	3D White Light PSLM PMP (programmeerbare ruimtelijke lichtmodulatie, fasemeting pro ﬁ lometrie)
Metingen	volume,,areaal,,hoogte,,Xy o ﬀ set, vorm
Detectie van niet-presterende typen	Ontbrekende print, insuberentin, overmatig tin, overbrugging, set, mal-shapes, oppervlakte-besmetting
Lensresolutie	4.5um/5um/6um/8um/10um/12um/15um/16um/18um/20um (针对不同相机型号可选))
Nauwkeurigheid	XY (resolutie):10um
Herhaalbaarheid	hoogte:≤1um((4 Sigma)); volume/areaal:<1%((4 Sigma));
Gage R&R	<< 10%
Inspectiesnelheid	0,35 sec/fov -0,5 sec/fov (afhankelijk van de werkelijke configuratie)
Quanlity of Inspection Head	Standaard 1, bijpassend 2,3
Mark-point detectietijd	0,3sec/stuk
Maximun Meauuring Head	± 550um (± 1200um als optie)
Maximun meethoogte van PCB Warp	± 5 mm
Minimun -padafstand	100um -LRB -base padhoogte van 150um) 80um/100um/150UM/200um (afhankelijk van de werkelijke configuratie)
Minimaal element	01005/03015/008004 (optioneel))	01005/03015/008004 (optioneel))	0201
Maximun laden PCB -maat (x*y)	450x450 mm((B))Groot platform met 630x550 mm(Inspire 630)	450x310+450x310 (b) 470x310+470x310((C)) 630x310+630x310 ((groot bureaublad)	1200x650 mm (meetbaar bereik 1200x650mm enkel segment) 600x2x650mm (meetbereik 1200x550 mm twee segment)
Transportbevoegdheid	VOORBEELDING (BAAT OPLANDEN ALS OPTIE)	1 voor de voorkant, 2,,3,,4 Dynamische baan	VOORBEELDING (BAAT OPLANDEN ALS OPTIE)
PCB -overdrachtsrichting	Van links naar rechts of van rechts naar links
Transportbreedte aanpassing	Handmatig en automatisch
SPC/Engineering Statistics	Histogram；XBAR-R-kaart；XBAR-S-grafiek；CP & CPK；%Gage -weergavegegevens；SPI Daily/Weekly/Maandelijkse rapporten
Gerber & CAD -gegevens importeren	Ondersteuning Gerber -formaat((274X,,274d)), Handmatig leermodel)；CAD X/Y,,Onderdeelnr.,,Pakkettype aangemerkt)
Ondersteuning van het besturingssysteem	Windows 10 Professional((64 bit))
Apparatuurdiemensie en gewicht	W1000XD1150XH1530((B), 965 kg W1000XD1174XH1550((C), 985 kg	W1000XD1350XH1530((B)), 1200 kg W1000XD1350XH1550((C)), 1220kg	W1730XD1420XH1530MM((enkel segment)), 1630 kg W1900XD1320XH1480MM((tweevoud)), 1250 kg W2030XD1320XH1480 (1500), 1450 kg
Optioneel	Eén persoon bestuurt meer machines,,Netwerkspc((Alleen software),1D / 2D Barcode Scanner,Outline programmeersoftware, UPS Continuous Power Supply

Kerntechnologie en -functies

Principe van programmeerbare structuur -rooster PMP -beeldvormingstechnologie

De fasemodulatieprofilometrie (PMP) wordt gebruikt om de 3D -meting te realiseren

van de soldeerpasta in precisieafdrukken.

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 1

RGB Tune Active Tricolor, 2D Lighting Source

The patented RGB Tune feature solves the problems of bridge miscalculation and relative datum uncertainty by taking red-green-blue primary color photos alone and combining with a unique color filtering algorithm, and provides 2D/3D measurements at the same time, results the RGB color distortion caused by the red light angle of the paste can be effectively avoided by using the color solder paste picture and 2d light source The RGB debugging versatility of different Substraatkleuren verbetert de herhaalbaarheidsnauwkeurigheid van de apparatuur aanzienlijk (hoogte, volume, gebied).

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 2

Hoge nauwkeurige geïntegreerd besturingsplatform

Hoogsterke stalen structuur, standaard servomotor met een zeer nauwkeurige slijpbalschroef en geleidrail, snelle, gladde beweging. De geselecteerde lineaire motor- en zeer nauwkeurige roosterliniaal kan worden gebruikt om het soldeerpasta van 03015-element te meten met super-precisie en snelle snelheid, en de herhaalbaarheidsprecisie kan 1UM bereiken.

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 3

Driepunts fotofunctie

Samenwerken met verschillende testapparatuur op de SMT -productielijn, zoals AOI voor en AOI achteraan, om een gesloten lus, kwaliteitscontrolesysteem te vormen en kan gegevens synchroniseren met kwaliteitscontrolesysteem, zoals ERP.

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 4

MES Intelligent Manufacturing Access -mogelijkheden

SinicTek heeft verschillende poorten voor gegevensformaat ontwikkeld, via het SPI -systeem kan een eenvoudige, snelle, nauwkeurige gegevensoverdracht zijn naar de client van het MES -systeem.

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 5

Vijf minuten programmering en een klikbewerking

Door de Gerber -module en een vriendelijke programmeerinterface te importeren, kunnen ingenieurs van alle niveaus onafhankelijk, snel en nauwkeurig programmeren. De werking van één knop die is ontworpen voor operators, vermindert ook de trainingsdruk aanzienlijk.

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 6

Toepassing van 3D SPI op het gebied van ultra-dichte soldeerpasta

Miniled, microlde door een kleine LED-lamp, kan het aantal kleine LED's op een enkel bord meer dan 1 miljoen pads bereiken, de enkele eenheidsgrootte van minile is ongeveer 100-200 μm en de enkele eenheidsgrootte van Microled kan in 50 urn zijn; Daarom worden de 3DSPI-apparatuur die in de ultra-dichte producten wordt gebruikt, gebruikt in de hoogste configuratie van de industrie, met name het marmeren platform, de lineaire motor- en roosterliniaal om de beweging van een kleine PAD-precisie te waarborgen. Door de toonaangevende telecentrische lens te gebruiken met een resolutie van 1,8 μm en het optimaliseren van de Gerber -transformatie, laadtaak, algoritme, gegevensbesparing en query, zijn de nauwkeurigheid, snelheid en efficiëntie van detectie sterk verbeterd.

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 7

Toepassingen:

Op grote schaal gebruikt in de productie van elektronica, consumentenelektronica, auto -elektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED -lampen, computers en randapparatuur, smart home, slimme logistiek, miniatuur- en hoge stroomverhouding elektronische apparaten.

Geïntegreerde SMT SPI-machine met hoge precisie voor PCB-assemblageproductielijn 8
