Automatische SMT AOI-machine High Resolution PCB Testing 2D LED met motor

Merknaam:	Sinictek
Modelnummer:	S510
MOQ:	1
Prijs:	23200
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

SMT 2D AOL-machine

Brand name:

Sinictek

Modelnummer:

Naam van het product:

Geautomatiseerde optische inspectieapparatuur

Maximumraadsgrootte:

420 x 350 mm

Gebruik:

SMD GELEID SMT

Kerncomponenten:

PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp

Toepassing:

SMT-de Assemblageproductielijn van PCB

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

De automatische machine van smtaoi

Automatische aoi pcb-machine

Hoge resolutie SMT AOI-machine

Productomschrijving

Automatische LED-testing PCB-inspectie met hoge resolutie 2D AOI-systeem Sinictek S510 SMT AOI Online-optische inspectiemachine

Productspecificatie

Imaging systeem	Eén spoor online machine-S510	Dubbele baan online machine-S510D	Verlichting naar beneden op de machine-M300	Tweezijdige foto online machine-M400
Camera	Standaard: industriële camera van 5 megapixels (optioneel: industriële camera van 12 megapixels)		Standaardconfiguratie: 12 megapixel industrieel camera
Linsen	Telecentrische lens
Lichtbron	RGB drie-clor licht
Resolutie	Standaard:15um (optioneel 10um)		Standaard: 16um (optioneel 10um)
Veld van wiew	5 megapixel industriële camera:10um:2420mm 15 mm: 36 x 30 mm 12 megapixel industriële camera:10um:4030mm 16um:64*48 mm
Sportplatform
Meetbare bordgrootte	420 mm*350 mm	Monorail transmissie: 420 mm560 mm Twee-sporen transmissie: 420 mm310 mm	510 mm*460 mm
Plaatdiktebereik	0.3~5 mm
Cipbreedte	3 mm
Vaste hoogte	Fabrieksstandaard: TOP: 30mm BOT: 30mm Maximaal verstelbaar: TOP: 45 mm 45 mm.		Fabrieksstandaard: BOT:30mm Maximaal verstelbaar: BOT:50mm	Fabrieksstandaard: TOP:50mm BOT:30mm Maximaal verstelbaar: TOP:50mm BOT:50mm
Maximaal plaatgewicht	5 kg		7 kg
Detectiesnelheid	250 tot 300 ms/FOV
X, Y-beweging	Servomotor
Specificaties van de apparatuur
Besturingssysteem	Windows 1064bits
Stroomvoorziening	AC220V, 50/60Hz
Luchtdruk	0.5Mpa
Spoorhoogte	900 ± 20 mm		730±20 mm (bijkomende pads zijn mogelijk)
Gewicht van de machine	Ongeveer 60 OKG	Ongeveer 800 kg.	Ongeveer 60 OKG	Ongeveer 730 kg.
Maatwerkgrootte	L890*W990^H1560 mm (Zonder flitsend licht)	L890W1380H1560mm (zonder flitsend licht)	L990W1400H1700mm (zonder waaiend licht)	L990W1400H1700mm (Zonder flitsend licht)
Testpunten
SMT-testartikelen	Verkeerde onderdelen, ontbrekende onderdelen, achteruit, verplaatst, opgericht, zijdelings, omgedraaid, beschadigd, kortsluiting
	Onvoldoende tin, geknoeid sokdergewricht, leeg sokdergewricht, lijmoverdracht, koperblootstelling, pin lift, vervorming van de pen
THT-testpunten	Geen tin, tooliet tin, te veel tin, vods, korte crcuits, blootstaand koper, talse sodering, gebundelde voeten, tinbals, voorwerp van aluminium

Programmable structure grating (PSLM) technologie

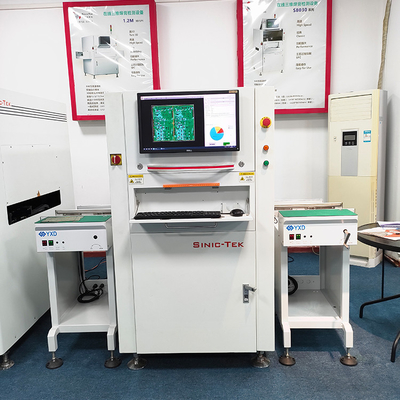

Automatische SMT AOI-machine High Resolution PCB Testing 2D LED met motor 1

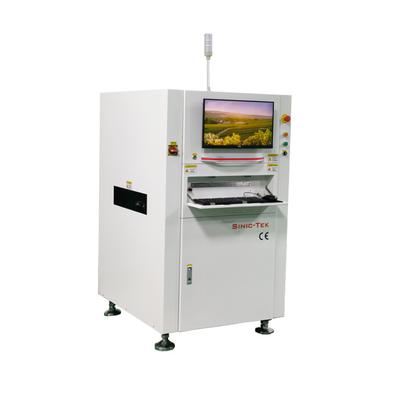

Automatische SMT AOI-machine High Resolution PCB Testing 2D LED met motor 2

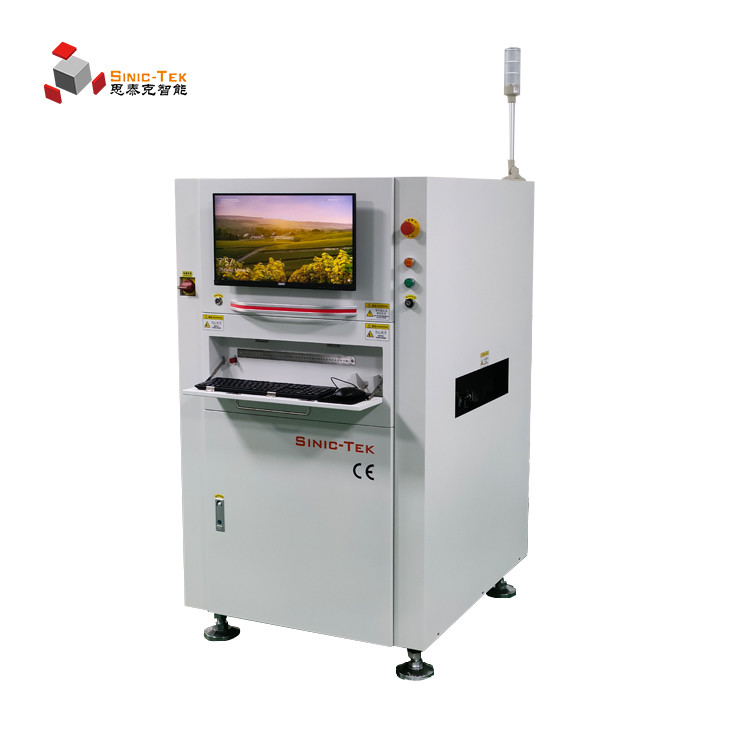

Automatische SMT AOI-machine High Resolution PCB Testing 2D LED met motor 3

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

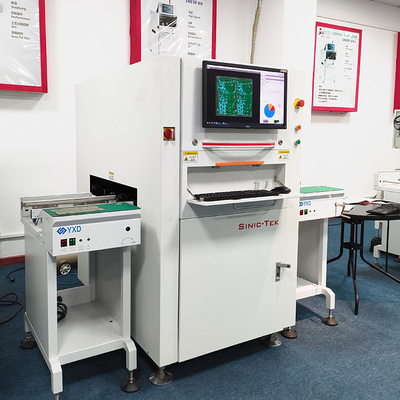

Automatische SMT AOI-machine High Resolution PCB Testing 2D LED met motor 4
