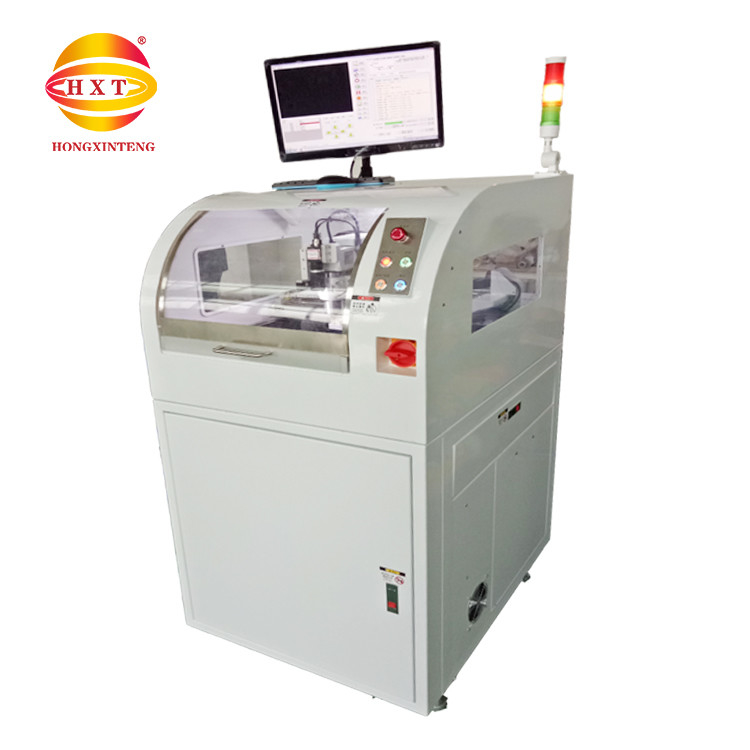

Veilige digitale pcb-snijmachine 60000 tpm Spindelsnelheid voor SMT-productielijn

Merknaam:	HXT
Modelnummer:	HXT-2500S
MOQ:	1
Prijs:	15000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

Machines voor het splitsen van freesmachines

Modelnummer:

HXT-2500S

PCB thicknes:

0.5-2 mm, of een groter bereik

Naam van het product:

Gillotine PCB-V-snijmachine

Functie:

Volledig automatisch

Gebruik:

SMT-productielijn

Spindel snelheid:

Maximaal 60000 tpm

Kracht:

220V/50HZ 1,5KVA

Garantie:

1 jaar

Afmetingen L*W*H(mm):

800 mm x 620 mm x 800 mm

Werkterrein (machinebeweging):

X: 300 mm, Y: 350 mm, Z: 0-50 mm

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Veilige pcb-snijmachine

Veilige pcb-lasersnijmachine

Digitale pcb-snijmachine

Productomschrijving

PCB-V-snijmachine Splitscircuit Board PCB-separatoren Substraatsplitsing Machine HXT-2500S Fräsmaschine V-grooves PCB-bordsnijmachine

Inleiding tot de standaardapparatuur

HXT-2500S freesmachine is een apparaat dat een hogesnelheidsroterende freesmachine gebruikt om multi-stuk PCB's te scheiden volgens het geprogrammeerde pad.verlichting en andere veldenVerbeteren van de gebreken van handmatig breken van planken, V-CUT, stempelen, etc., verbetering van de kwaliteit en vermindering van schroot.

1Het neemt de bodemzuigmodus aan, die voldoet aan de theorie van de vrije val, en heeft een goed stofopvangseffect.

2Het substraat wordt tijdens het snijden steviger bevestigd, waardoor de oorzaak van een slechte basispositionering wordt vermeden.

3. Gemaakt van speciale jigs, gemakkelijk te bevestigen de te snijden producten, om te zorgen voor hoge precisie producten graad snijvereisten.

4Bij het snijden is het voorste deel van de hoofdas uitgerust met een antistatische generator die continu lucht blaast.vermindering van de hoge statische elektriciteit wordt gegenereerd wanneer de hogesnelheidsspindel wordt gesneden, waardoor onderdelen niet beschadigd kunnen raken door statische elektriciteit.

5Veiligheidsdeuren worden gebruikt om geluid en stof te verminderen en de veiligheid te verbeteren.

6De stofzuiger is uitgerust met een stofverzameldoos (die kan worden gesneden naargelang de productiecapaciteit of wanneer stof wordt verzameld).

Onderdruk afzuigapparaat, ingebouwd, efficiënt en schoon om het probleem van stofopvang op te lossen

De onderste zuigstructuur is onder negatieve druk aangelegd, de luchtuitlaat bevindt zich onder de dragerplaat, zodat er een negatieve druk in de drager wordt gevormd.en het stof dat ontstaat tijdens het snijplank kan gemakkelijk worden verwijderdDe structuur voor het verwijderen van stof van het trommeltype is aan de onderkant van de machine ingebouwd, waardoor het probleem van het snijplank perfect wordt opgelost.en het energieverbruik lager is dan de helft van vergelijkbare apparatuur, waardoor de beperkte productieruimte van de werkplaats wordt bespaard.

Veilige digitale pcb-snijmachine 60000 tpm Spindelsnelheid voor SMT-productielijn 0

Productspecificatie

Functie punt	Hardware Verplichtingen
X, Y Achsen snijden snelheid	0-100 mm/s
X, Y, Z. Achsen rijden snelheid	X, Y Achsen bij ten minste 1000 mm/s, Z. Achsen bij ten minste 750 mm/s, aangedreven door Servo motor
Machines Herhaalbaarheid	±0,01 mm
Werken oppervlakte (bewerkbaar) - een beroerte)	X: 300 mm, Y: 350 mm, Z: 0-50 mm
Snijden PCB's dikte bereik	0.5-2mm, of a. groter bereik
Snijden nauwkeurigheid	±0,01 mm
Snijden capaciteit	Vermogen van snijden recht lijnen, buigen, cirkels, L-vorm en U-vorm
Gereedschap veranderen systeem	Handleiding gereedschap verandering systeem, gereedschappen vereist (Oorspronkelijk machine levering)
Gereedschap Draagbaarheid Systemen	Intelligent. verzamelen De aantal van snijden segmenten van De frezen snijmachine (5 segmenten)
Aantal van Tabellen	2
Tabel functie	Parallel Tabel operatie modus; De apparaat kan Besef dat. De verbinding functie van Twee. Tabellen
Spindel snelheid	Max 60000 tpm
Spindel Koeling Systemen	behoefte lucht koeling
Stof verzameling methode	Onderstaande stof verzameling
Werken vermogen	380 V, 50 Hz
Lucht aanbod	Boven 0.45Mpa
Veiligheid apparaten	Gebruik veiligheid deuren of sensoren
Vliegtuigen model	Offline model, handleiding laden en lossen van PCBA
Automatisch fout detectie onderhoud modus	De systeem heeft zelfdiagnose functie, real-time fout informatie beeldscherm, kan intuïtief Vraag De status van elk IO haven van De apparaat, en is makkelijk. naar Probleemoplossing.
Computers en Werken Systemen	Industrieel computer, Windows 7 of boven.
Software rechten Beheer	wachtwoord bescherming, in te voeren De overeenkomstige operatie Interface volgens naar De gezag, en bescherm De belangrijk Parameters van De Het systeem.
Programmeren	Visueel interface, onbeperkt snijden punt capaciteit van a. enkelvoudig programma, dynamisch simulatie van snijden pad.
Mark. punt automatisch kalibratie functie	Met Mark. punt automatisch kalibratie functie
de inrichting	Algemeen armaturen zijn beschikbaar
Geluid controle	Wanneer? hardlopen, De geluid is minder dan 60 Decibel (gemeten bij a. afstand van Eén meter van De apparaat)
Garantie cyclus	De geheel machine is 1 jaar of meer, De spindel is aanbevolen naar zijn meer dan 2 jaar en De onderhoud dienstverlening van De spindel is verstrekt voor 3000 uur binnen De garantie punt.
Technische steun en opleiding	Voorzien apparatuur operatie, programmering, Hardware onderhoud, onderhoud opleiding diensten; programma permanent vrij Upgrades.

Productgegevens

Veilige digitale pcb-snijmachine 60000 tpm Spindelsnelheid voor SMT-productielijn 1

Veilige digitale pcb-snijmachine 60000 tpm Spindelsnelheid voor SMT-productielijn 2

Veilige digitale pcb-snijmachine 60000 tpm Spindelsnelheid voor SMT-productielijn 3

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

Veilige digitale pcb-snijmachine 60000 tpm Spindelsnelheid voor SMT-productielijn 4
