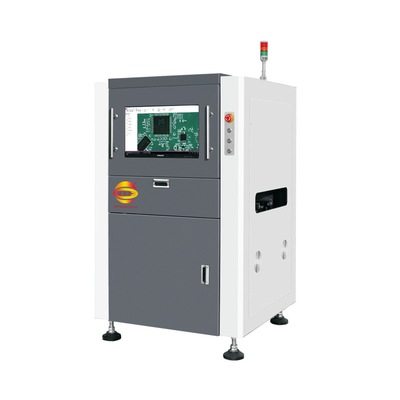

3D SMT AOI-machine pcb-component testmachine voor de elektronische industrie

Merknaam:	DCEN
Modelnummer:	DC-600
MOQ:	1
Prijs:	30000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

3D AOL machine

Brand name:

Modelnummer:

DC-600

Naam van het product:

Geautomatiseerde optische inspectieapparatuur

Maximumraadsgrootte:

500 mm x 325 mm

Gebruik:

Elektronische Industrie

Toepassing:

SMT-de Assemblageproductielijn van PCB

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

3D SMT AOI machine

3D-PCB-aoi-machine

SMT AOI-machine voor de elektronische industrie

Productomschrijving

3D Automatische SMT AOI Automatische optische inspectie machine DCEN DC-600 Online AOI 3D PCB-component test machine

Productbeschrijving

Precisie optisch beeld

Het ontwerp van de drie-kleurige torenlichtbron RGB-drie-kleurige LED en de meerhoek torencombinatie kan de hellingsniveau-informatie van het objectoppervlak nauwkeurig weergeven.

3D SMT AOI-machine pcb-component testmachine voor de elektronische industrie 0

Telecentrische lens: er is geen parallax bij het opnemen van beelden, waardoor effectief weerkaatsingsinterferentie wordt vermeden, hoge componenten worden geminimaliseerd en het probleem van scherptediepte wordt opgelost.

3D SMT AOI-machine pcb-component testmachine voor de elektronische industrie 1

Productspecificatie

Technische parameters
Optisch systeem	Optische camera	5 miljoen intelligente digitale industriële camera's met hoge snelheid (facultatief)
	Resolutie (FOV)	Standaard 15 μm/pixel (overeenkomstige FOV: 38 mm*30 mm) 10/15/20 μm/pixel (optioneel)
	Optische lens	Telecentrische lens op 5M-pixelniveau, scherptediepte: 8mm-10mm
	Lichtsysteem	Hoge helderheid RGB coaxiale ring meerhoekige LED-lichtbron

Hardwareconfiguratie	Besturingssysteem	Windows 10 Professional
	Computerconfiguratie	i3CPU, 8G GPU grafische kaart, 16G geheugen, 120G solid state drive, 1TB mechanische harde schijf
	Vermogen van de machine	AC 220 volt ±10%, frequentie 50/60Hz, nominale vermogen 1,2 kW
	PCB-stroomrichting	Kan worden ingesteld naar links → rechts rechts → links door middel van een knop
	PCB-splitsingsmethode	met een breedte van niet meer dan 50 mm
	Bevestigingsmethode voor de Z-as	1 spoor is vast, 2 sporen kunnen automatisch worden ingesteld
	Metode voor de Z-asregeling van het spoor	Automatisch aanpassen van de breedte
	Spoorhoogte	900 ± 25 mm
	Barometrische druk	0.4~0.8 Kaart
	Mechanische afmetingen	900 mm×950 mm×1600 mm (L × W × H) niet met alarmlichten
	Mechanisch gewicht	500 kg
	Facultatieve opstelling	Offline programmeringssoftware, MES-traceerbaarheid van externe streepjescodes Systeeminterface is open, onderhoudsstation host

Het detecteren van PCB-specificaties	Grootte	50 × 50 mm ~ 500 × 325 mm (grootere maat kan worden aangepast volgens de eisen van de klant)
	Dikte	0.3 mm ~ 6 mm
	Gewicht van het bord	≤ 3 kg
	Vaste hoogte	Hoogte bovennet ≤ 30 mm, ondernet ≤ 20 mm (bijzondere eisen kunnen worden aangepast)
	Minimale testelement	0201 componenten, 0,3 mm en hoger IC (optioneel kan 01005 componenten bereiken)

Testpunten	Printwerk van soldeerpasta	Aanwezigheid, afbuiging, minder tin, meer tin, open circuit, vervuiling, tinverbinding, enz.
	Defect van een onderdeel	Ontbrekende onderdelen, verschuiving, scheef, grafstenen, zijdelings staan, omgekeerde onderdelen, omgekeerde polariteit, verkeerde onderdelen, beschadigde onderdelen, meerdere onderdelen, enz.
	Afwijkingen van de soldeergewrichten	Minder tin, meer tin, zelfs tin, virtueel solderen, meerdere stukken, enz.
	Inspectie van de golfsoldering	Inbrengspin, geen tin, minder tin, meer tin, virtueel solderen, tinperlen, tingat, open circuit, meerdere stukken, enz.
	Detectie van rode plastic platen	Ontbrekende onderdelen, verschuiving, scheef, grafstenen, zijdelings staan, omgekeerde onderdelen, omgekeerde polariteit, verkeerde onderdelen, beschadiging, overloop van lijm, meerdere onderdelen,enzovoort.

Productgegevens

Collineariteit: om te bepalen of de LED-lichtstrook op het achterpaneel de relatieve verschuiving tussen twee LED's moet detecteren om ervoor te zorgen dat de hele LED-lichtstrook collinear is,die het industrieprobleem van S-type niet-collineaire LED-distributietests perfect oplost, en realiseert echt de collineariteitsanalyse van niet-nabijgelegen LED's.

3D SMT AOI-machine pcb-component testmachine voor de elektronische industrie 2

Identificatie van de weerstandswaarde:Het algoritme maakt gebruik van de nieuwste machineherkenningstechnologie om de precieze grenswaarde en elektrische eigenschappen van de weerstand te berekenen door de op de weerstand gedrukte tekens te herkennenDit algoritme kan worden gebruikt om het verkeerde onderdeel van de weerstand te detecteren en de functie van automatische matching van "vervangende materialen" te realiseren.

3D SMT AOI-machine pcb-component testmachine voor de elektronische industrie 3

Scratch detectie: het algoritme zoekt naar donkere strepen van een bepaalde lengte in het doelgebied en berekent de donkere gemiddelde helderheidswaarde van het gestreepte gebied.Het algoritme kan gebruikt worden om schrammen te detecteren., scheuren, enz. op vlakke oppervlakken.

3D SMT AOI-machine pcb-component testmachine voor de elektronische industrie 4

Intelligente beoordeling: het algoritme verzamelt verschillende gekwalificeerde en ongunstige beeldmonsters, stelt een intelligent beoordelingsmodel op door middel van training,en berekent de gelijkenis van de te testen beeldenHet algoritme simuleert de menselijke denkwijze en kan gemakkelijk enkele problemen oplossen die moeilijk te detecteren zijn met traditionele algoritmen.herstellen van potballen detectie, polariteitsdetectie van cirkelvormige componenten, enz.

3D SMT AOI-machine pcb-component testmachine voor de elektronische industrie 5

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

3D SMT AOI-machine pcb-component testmachine voor de elektronische industrie 6
