All-in-one bureau golf soldeermachine stroom soldeermachine 380V

Merknaam:	AST
Modelnummer:	SEL-31EMD
MOQ:	1
Prijs:	45800 USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

Selectieve Golf Solderende Machine

Modelnummer:

SEL-31EMD

Naam van het product:

met een gewicht van niet meer dan 10 kg

Functie:

Volledig automatisch

Gebruik:

ONDERDOMPELINGSproductielijn

PCB-grootte L*W (mm):

500 mm

Kracht:

3-fase 5-draad systeem 380V 50HZ 35KW

Afmetingen L*W*H(mm):

4200 mm x 1650 mm x 1650 mm

Gewicht (kg):

2500 kg

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

All-in-one vloedsoldeermachine

380V Desktop Wave Soldering Machine

380V stroomaflosmachine

Productomschrijving

AST Automatic Lead Free DIP Wave Soldering Machine met dubbele reflow soldering en DIP componenten Selective Wave Soldering Machine SEL-31EMD Voor SMT assemblage productielijn

Beschrijving

Overzicht van de voordelen van de regeling
All-in-one volledig functionele machine met 5 PCB-platen of 5 bevestigingsstukken (werkend in respectievelijk spuit-, voorverwarmings- en lassystemen, om de totale capaciteit van de machine te verbeteren.
Individueel sproeifluchttafel en soldeertafel.
Hoge laskwaliteit, verbetert de doorlaatbaarheid van het laswerk aanzienlijk.
MEMA in verbinding.
Alle parameters kunnen worden ingesteld in de pc en opgeslagen op het pcb-menu, zoals bewegende pad, soldeertemperatuur, flux type, soldeertyp, N2 temperatuur, enz.de beste traceerbaarheid en gemakkelijk te verkrijgen herhalingssoldeerkwaliteit.

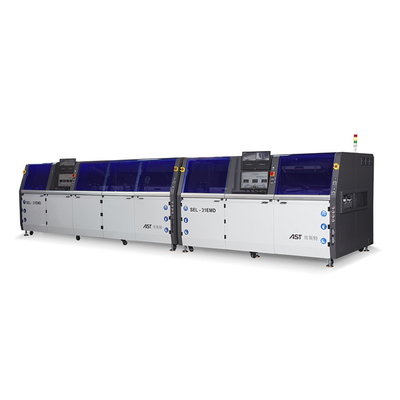

All-in-one bureau golf soldeermachine stroom soldeermachine 380V 0

All-in-one bureau golf soldeermachine stroom soldeermachine 380V 1

Productspecificatie

Machines Model	SEL-31EMD
Machines Algemeen
Afmetingen van de machine	L5700 x W1850 x H1650 mm
vermogen	35 kW
verbruiksvermogen	18-20 kW
stroomvoorziening	380 V
netto gewicht	3500 kg
vereist luchtbron	3 tot en met 5 bar
vereiste luchtstroom	8-12 L/min
vereiste N2-druk	3 tot 4 staven
vereiste N2-stroom	met een gewicht van niet meer dan 2 kg
vereiste zuiverheid van N2	>99.998%
vereiste uitputtende	Boven de spuit:800 tot 1000 cbm/h Boven de tinkachel:600-800cbm/h
Bevestigingsmateriaal en PCB-platen
Bevestiging	Verplichte
X, Y Reisroute X, Y	500 mm
maximale PCB-grootte	L500 X W500MM
pcb-rand	3 tot 5 mm
regelen & transportbanden
controle	PLC + controller
breedte van het vervoerband	100-600MM
type vervoerband	met een vermogen van niet meer dan 50 kW
transportbanddikte	2----6 mm
PCB's richting van het transportband	Links naar rechts
PCB's Vervoerder-op-ruimte	120 mm
PCB's de bodemvrijheid van het vervoerband	60 mm
vervoerbandbelasting	10kg
vervoerband	Aluminiumrail
Hoogte van het vervoerband	900±50 mm
Aanbeveling((verplaatst)
bewegingsas	X, Y
Bewegingscontrole	Servo-besturing
positie nauwkeurigheid	+ / - 0,05 mm
onderstel	metalen lassen
Stroombeheer
Fluxmondstuk	waterdichtingsventiel
duurzaamheid van het spuitstuk	roestvrij staal
capaciteit van de vloeistoftank	3L
vloeistoftank	drukvat
alcoholtankcapaciteit	1 liter
alcoholreservoir	drukvat
Voorverhitting
Voorverwarmingsmethode	IR-verwarming boven en onder
Verwarming’s vermogen	13 kW
Temperatuurbereik	25 tot 240°C
Bewegingstafel (soldering)
Bewegingsas	X, Y, Z
Bewegingscontrole	Servo-besturing
Motor voor beweging	Servomotor van Panasonic
Koelschroef	Hiwin
Positie nauwkeurigheid	+ / - 0,05 mm
Chassis	Metalen lassen
soldeerpot
standaardpotnummer	2
capaciteit van de soldeerpot	13 kg
temperatuurbereik van de soldeer	PID
smelttijd	75 De notulen
maximale soldeertemperatuur	350 °C
soldeerverwarmer	1.2kw
soldeerbuis
dim van het spuitstuk	aangepast
materiaal	hoogkoolstoflegering
standaard uitgeruste spuitstuk	Met 10 ((volgens de eisen van de klant product distributie 2-20mm)
N2-beheer
N2-verwarmer	standaard uitgerust
Nitrogeen PID-controle	0 - 350 °C
stikstofverbruik/tinendeksel	1-2 m3/h/pot totaal: 8 m3/h

Productgegevens

Deel 1: Bewegingssysteem

Zelf ontworpen bewegingstafel met gegoten aluminium, lichter gewicht met snelle bewegingssnelheid.

All-in-one bureau golf soldeermachine stroom soldeermachine 380V 2

Panasonic servomotor & driver zorgen voor stabiele aandrijving, met schroefstaaf & lineaire gilde spoor voor begeleiding.

Met een stofdichte plaat boven de bewegingstafel, om te voorkomen dat de vloeistof of de soldeerval de kogelschroef beschadigen.

Deel 2: Fluxsystemen

Standaard uitgerust met geïmporteerde straalklep om een waardevol fluxresultaat te verkrijgen met een klein fluxpunt, let op dat het vaste gehalte aan flux minder dan 10% moet bedragen.

All-in-one bureau golf soldeermachine stroom soldeermachine 380V 3

De vloeistof wordt opgeslagen in een PP-plastiektank, zodat de druk stabiel blijft zonder dat de vloeistof wordt beïnvloed.

All-in-one bureau golf soldeermachine stroom soldeermachine 380V 4

Deel 3: Voorverwarmen

Aan de bovenkant en onderkant van het vervoerband is een IR-voorverwarming voorzien.
IR-verwarmer van bovenste
Verwarmingsverhouding is door PC aanpasbaar, van 0 ---100%

Deel 4: dubbele soldeerpot

De tinoven heeft een onafhankelijke controle op de tintemperatuur, de stikstoftemperatuur, de piekhoogte.
Soldeertemperatuur, N2-temperatuur, golfhoogte, golfkalibratie enz. allemaal in staat om in de software te zetten.
Met een gietijzeren verwarmer buiten, robuust en snel opwarmen.
Als u de soldeerpot vervangt zonder opnieuw bedrading nodig te hebben, plug & play.
N2 online verwarmingssysteem, om het solderen perfect te bevochtigen en de soldeerafval te verminderen.
Met soldeerniveaucontrole en alarm.

All-in-one bureau golf soldeermachine stroom soldeermachine 380V 6

Deel 5: vervoerband

Stapmotor aandrijving voor vaste en bewegende transportvoertuigen.

Met roestvrijstalen roller voor vervoerband, niet draagbaar bij langdurig gebruik.’S rand 3 mm.

Met PCB-klemsysteem op het vervoerband.

All-in-one bureau golf soldeermachine stroom soldeermachine 380V 7

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

All-in-one bureau golf soldeermachine stroom soldeermachine 380V 8
