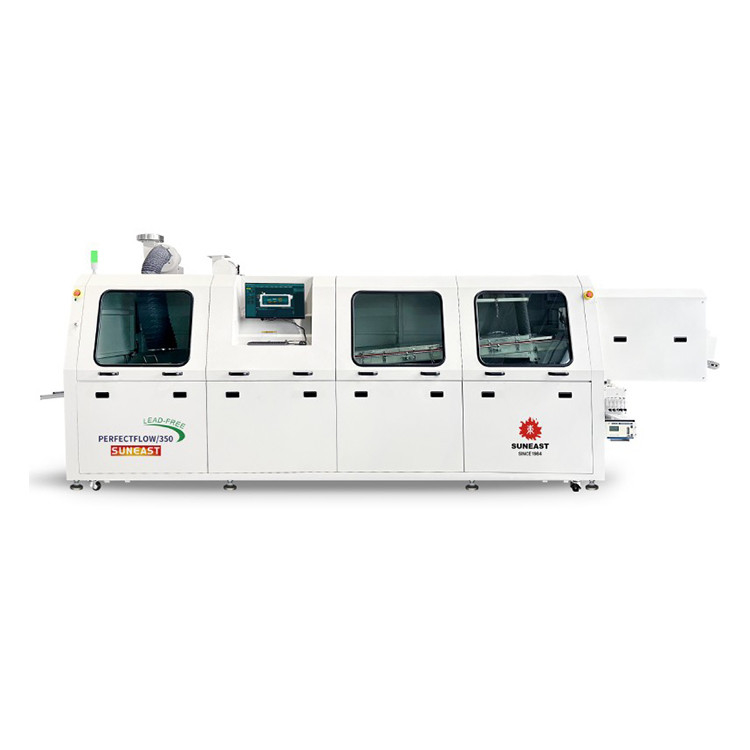

Innovatieve kleine golfsoldeermachine tegen corrosie voor DIP-productielijn

Merknaam:	SUNEAST
Modelnummer:	Perfecte stroom
MOQ:	1
Prijs:	21000 USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

Golf soldeermachine

Modelnummer:

Perfecte stroom

Naam van het product:

Golf soldeermachine

Functie:

Volledig automatisch

Gebruik:

ONDERDOMPELINGSproductielijn

PCB-grootte L*W (mm):

350 mm

Kracht:

3-fasig 5-draadsysteem 380V 50HZ

Afmetingen L*W*H(mm):

6000 mm x 1422 mm x 1750 mm

Gewicht (kg):

1850 kg

Pakket:

Houten doosverpakkingen

Garantie:

1 jaar

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Anti-corrosie kleine golf soldeermachine

Anti Corrosion benchtop wave soldering machine

Innovatieve kleingolfsoldeermachine

Productomschrijving

Volledig automatische loodvrije wave soldering machine met tin spray wave soldering PERFECTFLOW/350 voor pcb assemblage productielijn

Beschrijving

De PERFECTFLOW-serie is een tunneltype voldichtend stikstofgevulde golfsoldeersysteem.

Het neemt de eerste afdichtingsoplossing ter wereld voor laszone en de innovatieve segmented conveying-oplossing,die perfect voldoet aan de vereisten van flexibele lasproceshoek en vergroot de bodemruimte van de planken, die de verstopping, ongemakken in de werking en het onderhoud van de segment conveyor in de gemeenschappelijke golf soldeermachine oplost.Het kan uitermate het toepassings-effect van het stikstofbeschermingsproces van golfsoldering spelen, en de prestaties van tunnelgolfsoldeerapparatuur en de kwaliteit van het lasproces aanzienlijk verbeteren.

Tunneltype volverzegelende stikstof gevulde golfsoldeermachine PERFECTFLOW serie Kenmerken:

Transportbanden:de gesegmenteerde drijvende structuur gebruikt om de vervorming van de geleidingsrail effectief te voorkomen; innovatief gesegmenteerd transportsysteem, gladder transport;de ruimte aan de onderzijde van het bord kan flexibel worden geconfigureerd.

Voorverwarming:de energiebesparende ontwerpen van de ladenmodules, de combinatie van infraroodverwarming en warmluchtconvectie, PID-temperatuurregeling,met een infraroodwarmtecompensatie tussen de voorverwarmingszones en de soldeeringseenheid die het temperatuurverlies effectief vermindert.

Soldeersysteem:De soldeerpot wordt verwarmd door externe warmte, de binnenkant van de soldeerpot is gemaakt van gietijzer en behandeld met anti-corrosie;de soldeerpot is afgesloten met een speciaal elastisch materiaal en is uitgerust met een elektrische soldeerpot, die vrij kan worden opgeheven, omhoog en omlaag bewegen.

Systeem met stikstof:De eerste afdichtingsoplossing ter wereld voor laszones,Flexible welding process angle; uitgerust met zuurstofseparator voor het controleren van de resterende zuurstof

PC+PLC-besturingssysteem:Windows 10-besturingssysteem, Chinese/Engelse bedieningsinterface, automatische opslagfunctie voor procesprofiel/gegevens, over- of onderstroomvocht-alarm, laag tinniveau-alarm.

Productspecificatie

Model nr.	Perfecte stroom/350	Perfecte stroom/450	Perfecte stroom/610
Afmeting: LWH(mm)	6000 × 1422 × 1750	6000 × 1522 × 1750	6000×1692×1750
Gewicht	Ongeveer ×.1850 kg	Ongeveer ×.2050 kg	Ongeveer ×.2300 kg
Stroomvoorziening	3PH 380V 50HZ	3PH 380V50HZ	3PH 380V 50HZ
Start Power	33 kW	33 kW	45 kW
Normaal werkvermogen	Bij benadering.8.5 kW	Ongeveer 9 kW	Ongeveer 11 kW.
Controlesysteem	PC+PLC	PC+PLC	PC+PLC
Bespuitingsbeweging	Stepmotor	Stepmotor	Stepmotor
Verspreidingsdruk	0.2Mpa~0.4Mpa	0.2Mpa~0.4Mpa	0.2Mpa~0.4Mpa
Beheersing van de stroomstroom	Optie	Optie	Optie
Automatische vloeistofvulling	Standaard	Standaard	Standaard
Uitputtende	Topuitlaat	Topuitlaat	Topuitlaat
Uitlaatpijpdiameter ((mm)	φ250	φ250	φ250
Vermogen van de uitlaatventilator	750	750	750
Voorverwarmingsstand	Warme luchtconvectie/IR	Warme luchtconvectie/IR	Warme luchtconvectie/IR
Temperatuurregeling	PID	PID	PID
Voorverwarmingszone Hoeveelheid	3	3	3
Voorverwarmingszone Lengte ((mm)	1800	1800	1800
Temperatuurbereik van voorverwarming	Kamertemperatuur ~ 200 °C°C	Kamertemperatuur ~ 200 °C°C	Kamertemperatuur ~ 200 °C°C
Opwarmtijd (min)	Ongeveer 12 minuten.150°C)	Ongeveer 12 minuten.150°C)	Ongeveer 12 minuten.150°C)
Voorverwarmingsblaasmotor	250W 3PH 220VAC	250W 3PH 220VAC	250W 3PH 220VAC
Breedte ((mm)	50 tot 350	50 tot 450	50 tot 610
PCB-vervoerrichting	L→R(Optie:R→L)	L→R(Optie:R→L)	L→R(Optie:R→L)
Vervoer snelheid ((mm/min)	500 tot 1800	500 tot 1800	500 tot 1800
Vervoerhoogte ((mm)	750 ± 20	750 ± 20	750 ± 20
Beschikbare componentenhoogte ((mm)	上(Bovenste) 120下(onder) 15	上(Bovenste) 120下(onder) 15	上(Bovenste) 120下(onder) 15
Vervoerssnelheidsregeling	In een gesloten lus zonder stappen snelheidsregeling door een omvormer	In een gesloten lus zonder stappen snelheidsregeling door een omvormer	In een gesloten lus zonder stappen snelheidsregeling door een omvormer
Vinger	Zware dubbel haakvinger	Zware dubbel haakvinger	Zware dubbel haakvinger
Vinger	Optie:Special jig voor armaturen	Optie:Special jig voor armaturen	Optie:Special jig voor armaturen
Vervoerhoek	40,5-6,3°	40,5-6,3°	40,5-6,3°
Tipe soldeerpot	Mechanische apparatuur	Mechanische apparatuur	Mechanische apparatuur
Materiaal van de soldeerpot	Gegote ijzer	Gegote ijzer	Gegote ijzer
Aanpassing van de golfhoogte	Inverter: Digitale besturing door PC
Koeltype	Koeling met stikstofmes
Verwarmingsvermogen van de soldeerpot	13.5 kW	13.5 kW	18 kW
Maximale temperatuur van de soldeerpot	300°C	300°C	300°C
Vermogen van de soldeerpot	Ongeveer 480 kg	Ongeveer 550 kg	Ongeveer 640 kg
De kracht van de golven	180W*2 3PH 220VAC	180W*2 3PH 220VAC	180W*2 3PH 220VAC
Opwarmtijd van de soldeerpot	Ongeveer 150 minuten.250°C)	Ongeveer 150 minuten.250°C)	Ongeveer 150 minuten.250°C)
Temperatuurregeling	PID	PID	PID
Vingerschoonmaak systeem	Borstel	Borstel	Borstel
Nitrogeen zuiverheid	100.00%	100.00%	100.00%
stikstofverbruik	Ongeveer ×.20 m3/h	Ongeveer ×.22 m3/h	Ongeveer ×.25 m3/h
stikstofdruk	0.4Mpa~0.6Mpa	0.4Mpa~0.6Mpa	0.4Mpa~0.6Mpa
Externe sproeiingseenheid (optioneel)	Perfecte stroom/350-Z	PerfectFlow/450-Z	PerfectFlow/610-Z
500 mm De totale lengte + 500 mm	Perfecte stroom/350-Z	PerfectFlow/450-Z	PerfectFlow/610-Z

Productgegevens

Vervoersysteem; neemt de gesegmenteerde drijvende structuur aan om effectief de vervorming van de gids te voorkomen; innovatief gesegmenteerd transportsystem, soepeler transporteren;de ruimte aan de onderzijde van het bord kan flexibel worden geconfigureerd.
Voorverwarmingssysteem: gebruik maakt van een energiebesparende ontwerpprocedure van het drawer-type module, infraroodverwarming en warmluchtconvectieverwarming kunnen worden gecombineerd met de PiD-temperatuurregeling,met een infraroodwarmtecompensatie tussen de voorverwarmingszones en de soldeerinrichting die het temperatuurverlies effectief vermindert.
Soldeersysteem: De soldeerpot wordt verwarmd door externe warmte, de binnenkant van de soldeerpot is gemaakt van gietijzer en behandeld met anti-corrosie,de soldeerpot is afgesloten met een speciaal elastisch materiaal en is uitgerust met een elektrische soldeerpot, die vrij kan worden opgeheven, omhoog en omlaag bewegen
Stikstofgevulde systemen:'s werelds eerste afdichtingsoplossing voor de laszone, flexibele lashoek; uitgerust met een zuurstofseparator om de resterende zuurstof te controleren
PC+Plc-besturingssysteem, Windows 10-besturingssysteem, Chinese/Engelse bedieningsinterface, procesprofiel/gegevens automatische opslagfunctie.
over of onder het vloeibaarheidsniveau alarm, laag tinniveau alarm.
