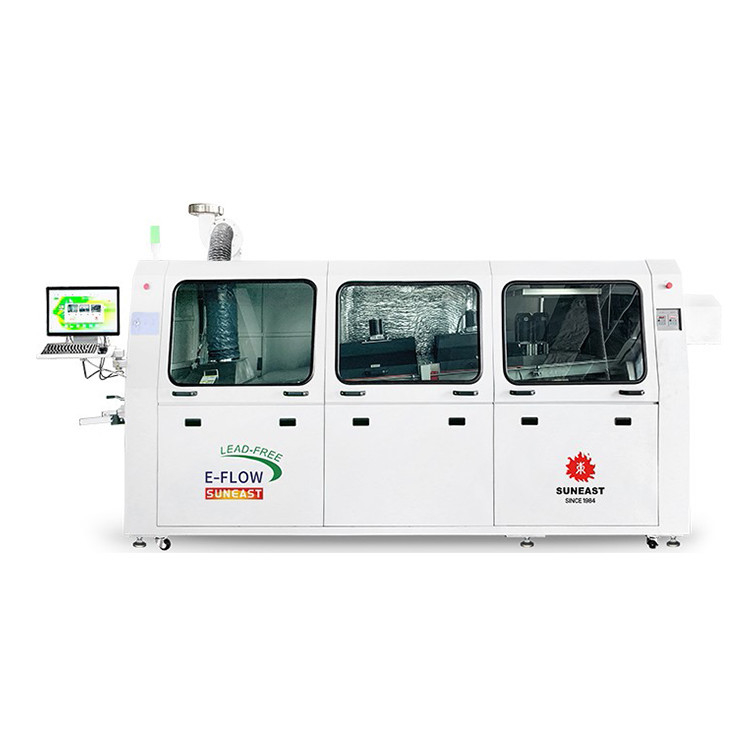

SMD loodvrije golfsoldeermachine THT-component 380V 50HZ

Merknaam:	SUNEAST
Modelnummer:	E-FLOW
MOQ:	1
Prijs:	21000 USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

Golf soldeermachine

Modelnummer:

E-FLOW-350

Naam van het product:

Golf soldeermachine

Functie:

Volledig automatisch

Gebruik:

ONDERDOMPELINGSproductielijn

PCB-grootte L*W (mm):

350 mm

Kracht:

3-fasig 5-draadsysteem 380V 50HZ

Garantie:

1 jaar

Afmetingen L*W*H(mm):

4350 mm x 1420 mm x 1750 mm

Gewicht (kg):

1600 Kg

Pakket:

Houten doosverpakkingen

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

SMD-golfsoldeermachine

SMD-warmgolfsoldeermachine

loodvrije golfsoldeermachine

Productomschrijving

LED-driver Lasapparatuur DIP-golfsoldermachine E-FLOW-350-serie met automatische tingolfsoldering voor PCB-assemblageproductielijn

Beschrijving

1Vervoerstelsel: Structuur met slijtvast materiaal voor een langere levensduur.

2Voorverwarmingssysteem: Geoptimaliseerde circulatie van warme lucht, de temperatuur is stabieler en gelijkmatiger.

3Uitputingssysteem: Nieuw concept, apart ontwerp, eenvoudig onderhoud.

4"Ingebouwde selectieve sproeiingseenheid ((optie): door middel van synchrone riem, kogelschroef, lineaire geleidingsrail voor X- en Y-richtingsbeweging, bereikt de stappenmotor lokale selectie voor de sproeiingstroom.

● Transportband:Invoerstructuur voor directe buffering.Kettingtransportband van roestvrij staal, duurzaam en speciaal ontworpen voor aluminiumlegeringsbanden.

●Voorverwarmingszones: Ontwerp voor energiebesparende en verplaatsbare modules ((ontwerp in de laden).Elke combinatie van infrarood en luchtconvectie.PID-besturing om ±2° nauwkeurigheid te bereiken.De temperatuurverschillen voor voorverwarmingszone en soldeerzone zijn minder dan≤5°C

●Systeem voor het sproeien van de stroom:Gestuurd door digitale besturing.De beweging van de sproeierspijp wordt gecontroleerd door een stappenmotor. De stroomtoevoer wordt automatisch gecontroleerd voor een optimaal effect.Uitlaat- en filterinstallatie bovenin

● De soldeerpot is gemaakt van gietijzer met een anti-corrosieve keramische coating en is uitgerust met twee laagstroomdeugels

●Luchtkoelingssysteem:koelingssnelheid 4-6°C/s (instelbaar)

●PC+PLC-besturingssysteem.Windows 7-besturingssysteem met Chinese/Engelse bedieningsinterface.Verwerkingsprofiel en gegevens automatisch opslaan Alarm voor het detecteren van de stroom en het soldeerniveau

Productspecificatie

Modul NO	E-FLOW-350	E-FLOW-450	E-FLOW-610
Afmeting:LxWxH(mm)	4350x1420x1750	435015201750	4350x1690x1750
Gewicht	Ongeveer.1600 kg	Ongeveer 1750 kg	Ongeveer 1950 kg
Stroomvoorziening	3PH 380 V 50 Hz	3PH 380 V 50 Hz	3PH 380 V 50 Hz
Startkracht	33 kW	33 kW	45 kW
Operatie Powr Consumptie	Ongeveer 8 kW.	Bij benadering.8.5 kW	Ongeveer 11 kW.
Controlesysteem	PC+PLC	PC+PLC	PC+PLC
Bespuitingsbeweging	Stepmotor	Stepmotor	Stepmotor
Sproeidruk	0.2Mpa-0.4Mpa	0.2Mpa-0.4Mpa	0.2Mpa-0.4Mpa
Stroomstroom regelen	Optie	Optie	Optie
Automatische vulstroom	Standaard	Standaard	Standaard
Uitlaatgas	Topuitlaat	Topuitlaat	Topuitlaat
Uitlaatkanaaldiameter ((mm)	Φ250	Φ250	Φ250
Vermogen van de uitlaat	750 W	750 W	750 W
Voorverwarmingsstand	Convectie/IR-emitter	Convectie/IR-emitter	Convectie/IR-emitter
Controlemodus	PID	PID	PID
Nummer van de voorverwarmingszone		3	3
Voorverwarmingslengte ((mm)	1800	1800	1800
Temperatuur van voorverhitting	Kamertemperatuur ~ 200 °C°C	Kamertemperatuur ~ 200 °C°C	Kamertemperatuur ~ 200 °C°C
Warm-uptijd (min)	Ongeveer 12 minuten.:150°C)	Ongeveer 12 miljoen:150°C)	Ongeveer 12 minuten.:150°C)
Blower motor	150 W 3PH 220VAC	150 W 3PH 220VAC	250 W 3PH 220VAC
PCB-breedte ((mm)	50 tot 350	50 tot 450	50-610
Conveyorrichting	L-R(Optie:R-L)	L-R(Optie:R-L)	L-R (((Opton:R-L)
Vervoeringssnelheid ((mm/min)	500-1800	500-1800	500-1800
Vervoerderhoogte ((mm)	750 ± 20	750 ± 20	750 ± 20
Beschikbare componentenhoogte (mm)	Top 120, Bottom 15	Top 120, Bottom 15	Top 120, Bottom 15
Conveyor-snelheidsregeling	Inverter met gesloten schakel	Inverter met gesloten schakel	Inverter met gesloten schakel
Vingers	Vingers met voorziening/D-40-type Vingers/dubbele haak Vingers/zwaar type dubbele haak Vingers,Opties		Zwaar type dubbel haakvinger
Vingers			Kies voor:Speciale beugel voor armaturen
Vervoerhoek	4-7	4-7°	4-7°
Tipe soldeerpot	Motordrijving	Motordrijving	Motordrijving
Materiaal van de soldeerpot	Gegote ijzer	Gegote ijzer	Gegote ijzer
Aanpassing van de golfhoogte	In verte Approx:Digitale besturing door pc
Koelmethode	Luchtkoeling Optie:Water roepen
Verwarmingskracht	13.5 kW	13.5 kW	18 kW
Temperatuur van de soldeerpot	300°C	300°C	300°C
Vermogen van de soldeerpot	Ongeveer 480 kg	Ongeveer 550 kg	Ongeveer 640 kg
Golfdrijfvermogen	180 W*2 3PH 220VAC	180 W*2 3PH 220VAC	180 W*2 3PH 220VAC
Opwarmtijd van de soldeerpot	Ongeveer 150 minuten (instelling):250°C)	Ongeveer 150 minuten.:250°C)	Ongeveer 150 minuten.:250°C)
Temperatuurregeling	PID	PID	PID
Vingerschoonmaak systeem	Borstel	Borstel	Borstel

Productgegevens

Hoofdkenmerken: E-stroom (links naar rechts) 3 warm lucht; zware dubbele haak-en-klauw transmissie; tin kachel uitlaatkap; breedte van dwarsplaat: 50 mm-350 mm

1. verbinding: verbindingstype in de plaat verbindingsweg, aluminium gids, roestvrij staal keten aandrijving.

2.Transmissiesysteem: uitgerust met een zware dubbele haakklauw, aluminiumlegeringsgeleidingsrail anti-vervorming structuurontwerp; handmatige aanpassing van de substraatbreedte; de transmissiehoek kan worden aangepast,configuratie, digitale hoekweergave; de transportsnelheid wordt geregeld door een frequentieomzetter, stapsloze snelheid.

3.Tinoven systeem: De tank is gemaakt van speciaal gietijzer met anti-corrosiebehandeling, golfkrans aangedreven door een rechtstreeks aangesloten motor, variabele frequentieregeling, tin slag omleiding,en een apparaat voor de vermindering van oxiden, en handmatige bediening van de beweging van de tinoven in en uit en omhoog en omlaag; externe verwarming, PID-temperatuurregeling en laag niveau, bit alarm.

4.Spraysystemen: de spraylengte kan automatisch worden ingesteld, de spraybreedte en -snelheid kunnen digitaal worden ingesteld,en de spuitstroom en de spuit deeltjesgrootte kan worden ingesteld door een drukmeter trimmer, vloeistofstroom, positie-alarm en vloeistof automatisch toevoegen; sterke ventilatie, filtratiesysteem.

5- Voorverwarmingssysteem: Nieuwe laden Modulair en energiebesparend ontwerp, driefasige micro-warm luchtcyclusverwarming, hogere thermische efficiëntie, temperatuur uniformer.lengte van de voorverwarmingszone van 10,8 meter, PID temperatuurregeling.

6- Koelsysteem: gedwongen op- en afkoeling door natuurlijke wind.

7. Klauwwasapparaat: speciale borstelreiniging.

8Beheersysteem: PC + PLC elektrisch besturingssysteem, Chinese en Engelse Windows Operatie Interface, gegevensopslag en andere functies.
