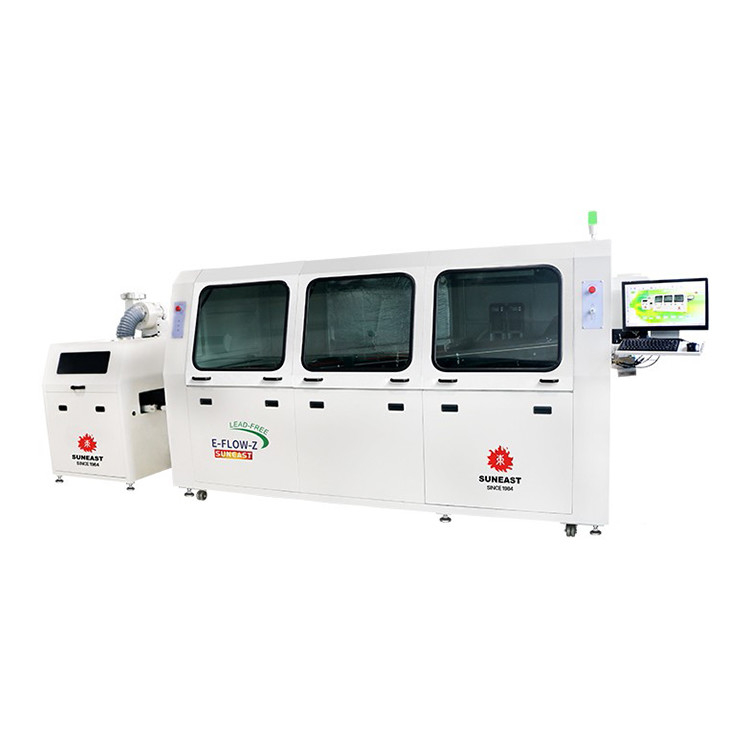

PCB Dual Wave Soldering Machine Waterkoeling met duurzaam ontwerp

Merknaam:	SUNEAST
Modelnummer:	E-FLOW-Z
MOQ:	1
Prijs:	25000 USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

Golf soldeermachine

Modelnummer:

E-FLOW-Z

Naam van het product:

Dip Wave Soldering Machine

Functie:

Volledig automatisch

Gebruik:

ONDERDOMPELINGSproductielijn

PCB-grootte L*W (mm):

350 mm

Kracht:

3-fasig 5-draadsysteem 380V50HZ

Garantie:

1 jaar

Afmetingen L*W*H(mm):

5050 mm x 1420 mm x 1750 mm

Gewicht (kg):

1850 kg

Pakket:

Houten doosverpakkingen

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

PCB-golfsoldeermachine

Automatische PCB-golfsoldeermachine

Dubbele golf soldeermachine

Productomschrijving

Loodvrije DIP Tin Wave Soldering Machine met automatische soldeeroven E-FLOW-Z serie Voor de productie van PCB elektronische componenten assemblage lijn

Beschrijving

Externe sproeiingseenheid: veiligheidsrisico's wegnemen, eenvoudig onderhoud.

Voorverwarmingssysteem: met een energiezuinige motor met een hoog thermisch rendement.

Vervoersysteem: heeft een speciaal ontwerp voor een soepel vervoer en voorkomt dat de vinger trilt.

Afzuigingssysteem voor het sproeien: gebruik van bovenste en onderste afzuig- en luchtmes voor het scheiden, om geuroverstroming te voorkomen.

Uitputtende kap systeem: met een hoge uitputtende efficiëntie, kan anti vreemde stof druppelontwerp worden toegevoegd, om kwaliteitsproblemen te elimineren.

Productspecificatie

Modul NO	E-FLOW-Z ((Externe bespuiting)	E-FLOW-Z450 ((Externe bespuiting)	E-FLOW-Z610 ((Externe bespuiting)
Afmeting:LxWxH(mm)	5050x1420x1750	5050x1520x1750	5050x1690x1750
Gewicht	Approximatie, 1850 kg	Approx.2050 kg	Ongeveer.2300 kg
Stroomvoorziening	3PH 380 V 50 Hz	3PH 380 V 50 Hz	3PH 380 V 50 Hz
Startkracht	33 kW	33 kW	45 kW
Operatie Powr Consumptie	Ongeveer 8 kW.	Ongeveer 9 kW	Ongeveer 11 kW.
Controlesysteem	PC+PLC	PC+PLC	PC+PLC
Bespuitingsbeweging	Stepmotor	Stepmotor	Stepmotor
Sproeidruk	0.2Mpa-0.4Mpa	0.2Mpa-0.4Mpa	0.2Mpa-0.4Mpa
Stroomstroom regelen	Optie	Optie	Optie
Automatische vulstroom	Standaard	Standaard	Standaard
Uitlaatgas	Topuitlaat	Topuitlaat	Topuitlaat
Uitlaatkanaaldiameter ((mm)	Φ250	Φ250	Φ250
Vermogen van de uitlaat	750 W	750 W	750 W
Voorverwarmingsstand	Convectie/IR-emitter	Convectie/IR-emitter	Convectie/IR-emitter
Controlemodus	PID	PID	PID
Nummer van de voorverwarmingszone	3	3	3
Voorverwarmingslengte ((mm)	1800	1800	1800
Temperatuur van voorverhitting	Kamertemperatuur ~ 200 °C°C	Kamertemperatuur ~ 200 °C°C	Kamertemperatuur ~ 200 °C°C
Warm-uptijd (min)	Ongeveer 12 minuten.:150°C)	Ongeveer 12 minuten.:150C)	Ongeveer 12 minuten.:150°C)
Blower motor	150 W 3PH 220VAC	150 W 3PH 220VAC	250 W 3PH 220VAC
PCB-breedte ((mm)	50 tot 350	50 tot en met 450	50-610
Conveyorrichting	L-R(Optie:R→L)	L-R(Optie:R-L)	L-R(Optie:R-L)
Vervoeringssnelheid ((mm/min)	500-1800	500-1800	500-1800
Vervoerderhoogte ((mm)	750 ± 20	750+20	750 ± 20
Beschikbare componentenhoogte (mm)	Top 120, Bottom 15	Top 120, Bottom 15	Top 120, Bottom 15
Conveyor-snelheidsregeling	Inverter met gesloten schakel	Inverter met gesloten schakel	Inverter met gesloten schakel
Vingers	Vingers met voorziening/D-40-type Vingers/dubbele haak Vingers/zwaar type dubbele haak Vingers,Opties		Zwaar type dubbel haakvinger
Vingers			Kies voor:Speciale beugel voor armaturen
Vervoerhoek	4-7°	4-7	4 tot 7°
Tipe soldeerpot	Motordrijving	Motordrijving	Motordrijving
Materiaal van de soldeerpot	Gegote ijzer	Gegote ijzer	Gegote ijzer
Aanpassing van de golfhoogte	In verte Approx:Digitale besturing door pc
Koelmethode	Luchtkoeling Optie:Water roepen
Verwarmingskracht	13.5 kW	13.5 kW	18 kW
Temperatuur van de soldeerpot	300°C	300°C	300°C
Vermogen van de soldeerpot	Ongeveer 480 kg	Ongeveer 550 kg	Ongeveer 640 kg
Golfdrijfvermogen	180 W*2 3PH 220VAC	180 W*2 3PH 220VAC	180 W*2 3PH 220VAC
Opwarmtijd van de soldeerpot	Ongeveer 150 minuten.:250°C)	Ongeveer 150 min (instelling):250°C)	Ongeveer 150 minuten.:250 °C)
Temperatuurregeling	PID	PID	PID
Vingerschoonmaak systeem	Borstel	Borstel	Borstel
Notitie: 4 delen van voorverwarming kunnen worden aangepast, En de lengte is 2,3 meter.

Productgegevens

Vervoerder:Invoerstructuur voor directe buffering.Ketenvervoerder van roestvrij staal, duurzaam en speciaal ontworpen voor aluminiumlegeringsbanden.Aanvaard de zwevende structuur van het segment om vervorming te voorkomen

Voorverwarmingszones:ontwerp voor energiebesparende en verplaatsbare modules ((ontwerp in de laden).Elke combinatie van infrarood en luchtconvectie.PID-besturing om ±2°C nauwkeurigheid te bereiken.De temperatuurverschillen voor voorverwarmingszone en soldeerzone zijn kleiner dan s 5°C.

Stroombespuitingssysteem:Beheerd door digitale besturing.De beweging van de spuitstuk wordt bestuurd door een stappenmotor.De stroomtoevoer wordt automatisch gecontroleerd voor een geoptimaliseerd effect.Uitlaat- en filterinstallatie bovenin

De soldeerpot is gemaakt van gietijzer met een anti-corrosieve keramische coating en is uitgerust met twee laagstroomde sproeiers

Luchtkoelsysteem:koelingssnelheid 4-6C/s (instelbaar)

PC+PLC-besturingssysteem.Windows 7-besturingssysteem met Chinese/Engelse bedieningsinterface.Verwerkingsprofiel en automatische gegevensopslagfunctie.Alarm voor het detecteren van de stroom en het soldeerniveau
