Volledig automatische golfsoldeermachine DIP loodvrij tingolfsoldeermachine

Merknaam:	SUNEAST
Modelnummer:	ETS-300
MOQ:	1
Prijs:	19500 USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

Golf soldeermachine

Modelnummer:

ETS-300

Naam van het product:

Dual Flux Spray Wave Soldering Machine

Functie:

Volledig automatisch

Gebruik:

ONDERDOMPELINGSproductielijn

PCB-grootte L*W (mm):

300 mm

Kracht:

3-fasig 5-draadsysteem 380V 50HZ

Garantie:

1 jaar

Afmetingen L*W*H(mm):

3385 mm x 1240 mm x 1540 mm

Gewicht (kg):

1150 kg

Pakket:

Houten doosverpakkingen

Levering vermogen:

De productiecapaciteit is 100 eenheden per maand.

Markeren:

Volledig automatische golfsoldeermachine

Volledig automatische soldeermachine voor hittegolven

Dip Wave Soldering Machine

Productomschrijving

Hoge precisie klein golf solderen ETS-300 met tin flux spray SUNEAST golf solderen machine en voorverwarming solderen Port PCB golf solderen voor DIP assemblage lijn

Beschrijving

●Vervoer:Invoerplaat rechtstreeks.Ketentransportband van roestvrij staal, duurzaam en speciaal ontworpen voor aluminiumlegeringsband.Aangepaste zwevende band voor verschillende

stappen om vervorming te voorkomen.

●Voorverwarmingssysteem:Energiebesparend ontwerp, IR-voorverwarming, PID-temperatuurregeling, temperatuurregeling met een nauwkeurigheid van ±2°C,

Temperatuurdaling is≤5°Ctussen voorverwarmingszone en soldeerzone

●Systeem voor het sproeien van de stroom:Gestuurd door digitale besturing.De beweging van de sproeierspijp wordt bestuurd door een stappenmotor.De stroomtoevoer wordt automatisch geregeld

voor een geoptimaliseerd effect. Op de bovenkant is een uitlaatsysteem en een filtersysteem gemonteerd

●De soldeerpot is gemaakt van gietijzer met een anti-corrosieve keramische coating en is uitgerust met twee laagstroomdeugels.

●Dwangluchtkoeling.

● PC+PLC-besturingssysteem, Windows 7-besturingssysteem, Chinese/Engelse bedieningsinterface, automatische opslagfunctie voor procesprofiel/gegevens, alarm voor een lager of hoger fluxniveau; alarm voor een lager tinniveau.

Productspecificatie

Modul NO	ETS-300	ETS-300E
Afmeting xWxH(mm)	3385x1240x1540	3385x1190x1540
Gewicht	Ongeveer.1150 kg	Ongeveer.1100 kg
Stroomvoorziening	3PH 380 V 50 Hz	3PH 380 V 50 Hz
Startkracht	28 kW	27 kW
Operatie Powr Consumptie	7 kW	6.7 kW
Controlesysteem	PC+PLC	PC+PLC
Bespuitingsbeweging	Stepmotor	Stepmotor
Sproeidruk	0.2Mpa~0.4Mpa	0.2Mpa~0.4Mpa
Stroomstroom regelen	optie	optie
Automatische vulstroom	Standaard	Standaard
Uitlaatgas	Topuitlaat	/
Uitlaatkanaaldiameter ((mm)	Φ250	Φ250
Vermogen van de uitlaat	370 W	/
Voorverwarmingsstand	IR	IR
Controlemodus	PID	PID
Nummer van de voorverwarmingszone	2	2
Voorverwarmingslengte ((mm)	1500 mm	1500 mm
Temperatuur van voorverhitting	Kamertemperatuur ~ 200 °C°C	Kamertemperatuur ~ 200 °C°C
Warm-uptijd (min)	Ongeveer 12 minuten.:150°C)	Ongeveer 12 minuten.:150°C)
PCB-breedte ((mm)	50 tot 300	50 tot 300
Conveyorrichting	L→R(Optie:R→L)	L→R(Optie:R→L)
Vervoeringssnelheid ((mm/min)	500 tot 1800	500 tot 1800
Vervoerderhoogte ((mm)	750卤20	750卤20
Beschikbare componentenhoogte (mm)	Top 120, Bottom 15	Top 120, Bottom 15
Conveyor-snelheidsregeling	Inverter met gesloten schakel	Inverter met gesloten schakel
Vingers	1.Zwaar type dubbele haak vinger 2- Lichte dubbele haakvinger (optie)	1.Zwaar type dubbele haak vinger 2- Lichte dubbele haakvinger (optie)
Vervoerhoek	4 tot en met 6°	4 tot en met 6°
Tipe soldeerpot	Motordrijving	Motordrijving
Materiaal van de soldeerpot	Gegote ijzer	Gegote ijzer
Aanpassing van de golfhoogte	Digitale besturing door pc	Digitale besturing door pc
Koelmethode	Luchtkoeling	/
Verwarmingskracht	9 kW	220V9KW
Temperatuur van de soldeerpot	300°C	300°°C
Vermogen van de soldeerpot	Ongeveer 350 kg.	Ongeveer 350 kg.
Golfdrijfvermogen	180 W*2 3PH 220VAC	180 W*2 3PH 220VAC
Opwarmtijd van de soldeerpot	Ongeveer 150 minuten.:250 °C)	Ongeveer 150 minuten.:250°C)
Temperatuurregeling	PID	PID
Vingerschoonmaak systeem	Borstel	/

Productgegevens

Compacte structuur en kleine voetafdruk.
PC+PLC besturingssysteem.
IR-voorverwarming, hoge thermische efficiëntie en uniforme temperatuur.
Stapsmotor besturing spuit, stabieler en betrouwbaarder.
Hij gebruikt een kleine soldeerpot, dat verlaagt de kosten.

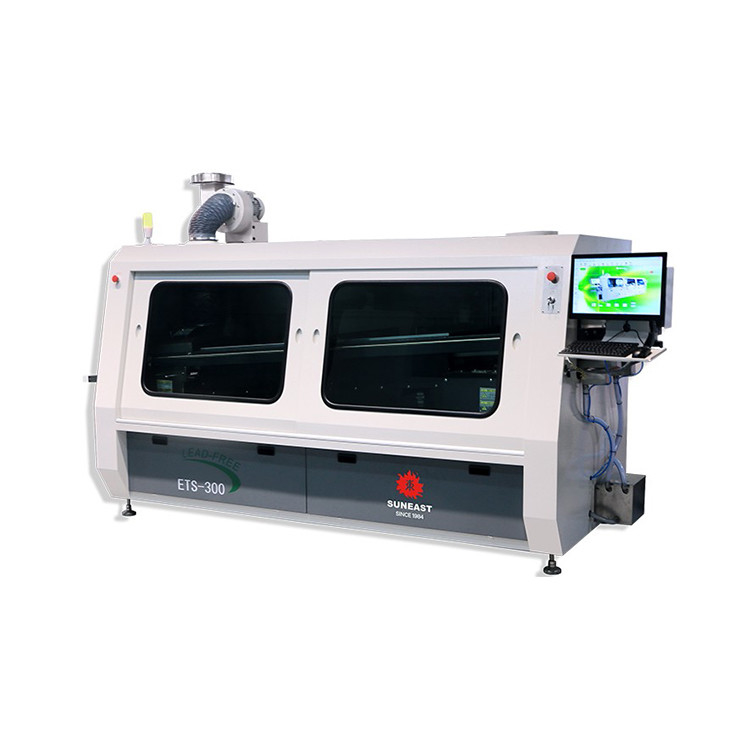

Volledig automatische golfsoldeermachine DIP loodvrij tingolfsoldeermachine 0

Volledig automatische golfsoldeermachine DIP loodvrij tingolfsoldeermachine 1
