SMT PNP Automatische invoegmachine Elektronische componenten Invoegmachine THT

Merknaam:	INSERT
Modelnummer:	IST-3800
MOQ:	1
Prijs:	21000USD
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Naam:

Tht Dip Components Insertion Machine

Brand name:

INSERT

Modelnummer:

IST-3800

Naam van het product:

THT Components Insertion Machine

Maximumraadsgrootte:

390 mm x 350 mm

Theoretische snelheid:

24000 CPH / uur

Specificaties van het onderdeel:

Maximale hoogte: 23 mm / Maximale diameter: 13 mm

Gebruik macht:

220V, wisselstroom ((eenfasig) 50/60HZ, 2,0KVA / 1,6KW

Gewicht:

2100 kg

Levering vermogen:

De productiecapaciteit is 200 eenheden per maand.

Markeren:

Automatische de Toevoegingsmachine van SMT

SMT-machine voor het inbrengen van axiale onderdelen

THT Automatische invoegmachine

Productomschrijving

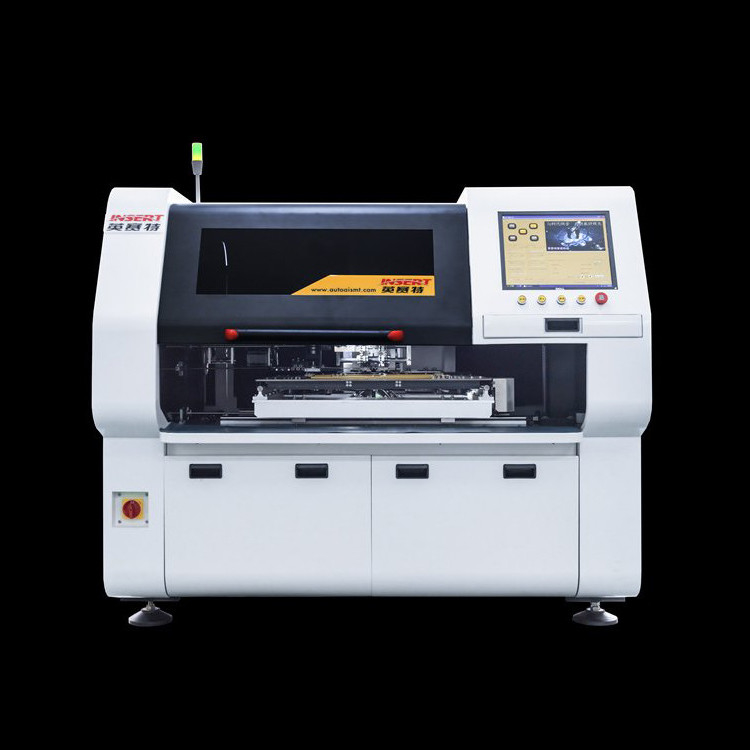

Verticale automatische SMT-terminal machines voor het inbrengen van printplaten IST-3800 met elektronische componenten

Inleiding van het product

Verticale invoegmachine is een soort automatische apparatuur in de productie van elektronische apparatuur. Het wordt voornamelijk gebruikt om elektronische componenten of connectoren in printplaten (PCB) in te voeren
Werkingsbeginsel: de verticale invoegmachine wordt aangedreven door een servomotor om een invoeghoek van 360 ° te realiseren, die een hoge snelheid en hoge dichtheid kan uitvoeren.Het is uitgerust met automatische detectie interpolatie functie, kan worden ingevoegd in de fout automatisch detecteren en interpoleren.

Bovendien heeft de verticale inzetmachine-machine ook een automatisch up-and-down board track-systeem, kan samenwerken met de up-and-down board-machine om automatisch proces te bereiken.

Productspecificatie

IST-3800
Theoretische snelheid	24000 onderdelen per uur
Insteekrichting	0-360 graden inkrement 1 graad
Loodspanning	Dubbele afstand 2,5 / 3,5 / 5,0 / 8.5 2.5/5.0/7.5/10.0 facultatief
Substraatgrootte	390mm*350mm ((Grotere maten kunnen worden aangepast)
Substraatdikte	0.79-2.36mm
Specificatie van het onderdeel	De maximale hoogte is 23 mm en de maximale diameter is 13 mm
Type onderdeel	Capacitor/transistor/transistor/LED-lamp/toetsschakelaar/resistor/spoel/potentiometer
Lengte van de loodscherenvoet van het onderdeel	1.2mm-2.2mm (verstelbaar)
Hoek van de voeten van het onderdeel	5-35 graden ((aanpasbaar)
Aantal materialenstations	8/10/12/20/40 (facultatief)
De vorm van de apparatuur (grootte, lengte, breedte, hoogte)	1800 mm x 1700 mm x 1900 mm
Grootte van het materiaalstation	170014501400 ((zonder onafhankelijke materiaalstations op 8/10/12)
Gewicht van de machine	2100 kg
Gebruik van vermogen/kracht	50/60HZ,2.0KVA1.6KW(Energiebesparingenergiebesparend type)
Bescherming van het systeem	Ingebouwde zachte bescherming
Gebruikspanning/gasverbruik	0.6-0.8Mpa/0.3 kubieke meter/minute
Gebruik van omgevingstemperatuur	5-25 graden
Machinaal lawaai	65 decibel
Modus voor het corrigeren van de gatpositie	Machinesystemen voor machinevisie, meerpunts MARK-visiecorrectie
aandrijfsysteem	AC-servo, AC-motor
Gegevensinvoermodus	USB-interface-invoer ((EXCEL-documentformaat)
Controlesysteem	Chinese bedieningsinterface (Wn7-systeembesturingsplatform)
Elementdichtheid	1 mm afstand tussen de onderdelen,afstand tussen de pleisterelementen en de gaten mag niet kleiner zijn dan 3 mm
Transportmodus van de printplaat	Automatisch bovenste en onderste bord van links naar rechts naar links

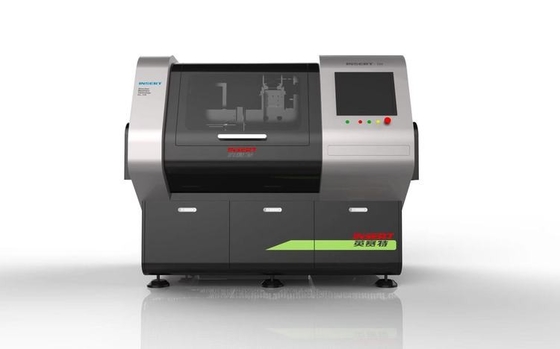

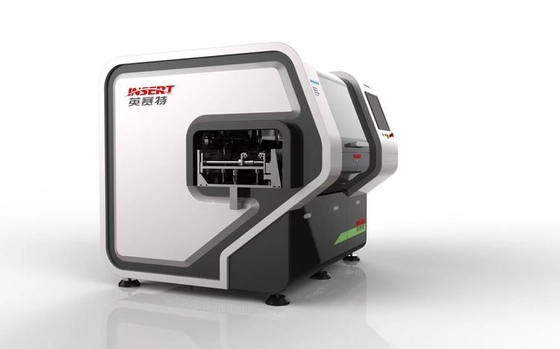

Afbeelding	Voor- en achterkant

Productgegevens:

Mintimecapactor, rooi resistent, tripole tube, Fiter, connector, weerstandsnetwerk, weerstand, elektrolytisch, condensator, keramische condensator, LED

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

Tags:

radiële invoegmachine

axiale invoegmachine

door middel van een machine voor het inbrengen van gatcomponenten

Details Van De Producten
