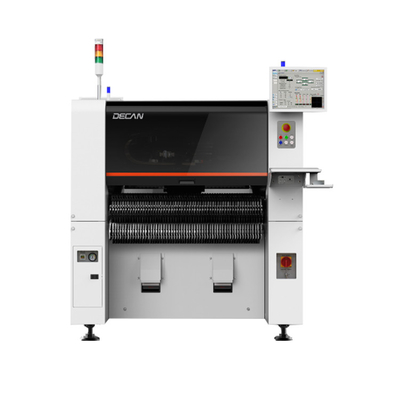

Samsung Decan S2 SMT Pick and Place Machine 86,000 CPH High-Speed Chip Mounter Precision LED/IC Component Placement

Merknaam:	Hanwha
Modelnummer:	DECAN S2
MOQ:	1
Prijs:	40000
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Productnaam:

Oogst en Plaatsmachine

Merken:

Hanwa

Model:

DECAN S2

Aantal spindels:

2 galerij x 10 spindels/kop

Plaatsingssnelheid:

92000CPH (optimaal)

Maximumraadsgrootte:

L 510 mm x W 460 mm

Voorwaarde:

originele nieuwe

Gebruik:

SMT-productielijn

Toepassing:

Elektronische producten Vervaardiging

Gewicht van de machine:

Ongeveer 1800.

Afmeting van de machine (mm):

1430 ((L) x 1740 ((W) x 1485 ((H)

Levering vermogen:

De productiecapaciteit is 50 eenheden per maand.

Markeren:

SMT pick-and-place machine

86000CPH smt plaatsingsapparatuur

86000CPH pick and place machine

Productomschrijving

Industriële Samsung Decan S2 SMT-apparatuur Multifunctioneel PCB-assemblageapparaat 0,04 mm Ultra-fijn pitch BGA/QFN-componentmonter voor SMT-assemblagelijnproductie

Productbeschrijving

DECAN S2 pick and place machine Kenmerken:

Hoge productiviteit
Optimalisatie van PCB-vervoersroutes voor productiviteitsverbetering

Modulaire vervoerders

Een optimale conveyormodelconfiguratie is mogelijk op basis van de samenstelling van de productielijn (shuttle ¢ dual) die wordt toegepast met een modulair conveyor dat ter plaatse vervangbaar is.
PCB-levertijd wordt verkort als gevolg van high-speed shuttle-transportoperatie. Minimaal hoofdpad voor verbeterde snelheid van apparatuur.

Twin Servo Control

Zorg voor een hoge snelheid met een lineaire motor aan de Y-as, en tweeling servo-besturing
Minimaal hoofdbewegingspad door het herkennen van onderdelen tijdens transport na de installatie van onderdelen
10 spindelkoppen met afzonderlijk werkende Z-assen

Hoge betrouwbaarheid
Plaatsingsnauwkeurigheid: ±28um (03015), ±25um (IC)
Gebruikt met een lineaire schaal met hoge precisie en een stijf mechanisme.
Biedt nauwkeurige kalibratiealgoritmen en diverse automatische kalibratiefuncties.

Flexible lijnoplossing
Biedt optimale lijnoplossingen door veelzijdigheid en productiviteitsverbetering

Productspecificatie

Model	OECANS2	DECANF2	DECANL2
#van met een gewicht van niet meer dan 50 kg	2 Gaantje x 10 Spindels/hoofd	2 Gantryx 10 Spindels/hoofd	2 Gantryx 6 Spindels/hoofd
Plaatsing Versnelling	92,000 CPH (Optimaal)	80,000 CPH ((Optimaal)	56,000CPH (Vliegend Zicht, optimaal)
(onder optimaal Vermogen van als gedefinieerd door Hanwha Techwin.			0.14 seconden/component (Vliegend Visie, SOIC. 0.5P)
			0.55 seconden/component (Opwaarts Zicht, QFP1000.5P
Visie	Vliegen Visie	Vliegen Visie
		Stage Visie (optie)
Plaatsing Precisiteit	± 28 μm Cpk≥1.0 (03015) chip) ± 25 μm Cpk≥1.0 (IC)	± 40 μm Cpk≥1.0 (0402 (01005 Inch (chip)
		± 30 μm Cpk≥1.0 (IC, Stage) Zicht)
Component Bereik	03015- Ik heb het niet.12 mm ((H10 mm)	0402 (01005) ~□16 mm ((H10 mm)	0402 (01005) ~□21mm ((H12mm) Max.□55mm(H25mm) ((optioneel)
		Max.□42 mm(H15 mm) ((Optie)
PCB's Grootte	50x40～510x460 mm ((Standaard)
	Max, ik ben er klaar voor.1,200x460 mm (Optie)
Vervoerder Configuraties	Standaard:1-2-1
	Optie: 1-2-2/2-2-2/2-2-1/1-1
	Fabriek Optie:Eenvoudig Vervoerder (Jedec) Tray 2ea)
Voedingssysteem Capaciteit	120ea ((8mm)
Kracht	Spanning:3 fase AC200/208/220/240/380/415V ± 10%
	Frequentie: 50/60Hz
	Kracht Verbruik: max.5.0kVA
Lucht Verbruik	50 NI/min
Gewicht	Over. 1,800kc
Externe Afmetingen (mm)	1,430(L) x1,740(D) x1,485(H)

Productgegevens

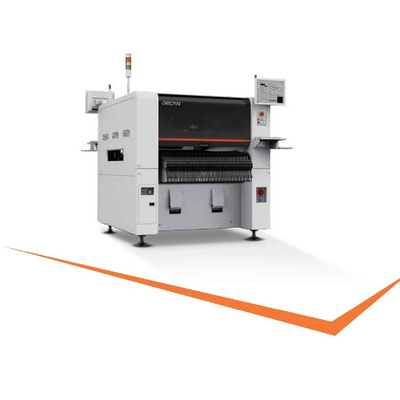

Samsung Decan S2 SMT Pick and Place Machine 86,000 CPH High-Speed Chip Mounter Precision LED/IC Component Placement 0

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.
