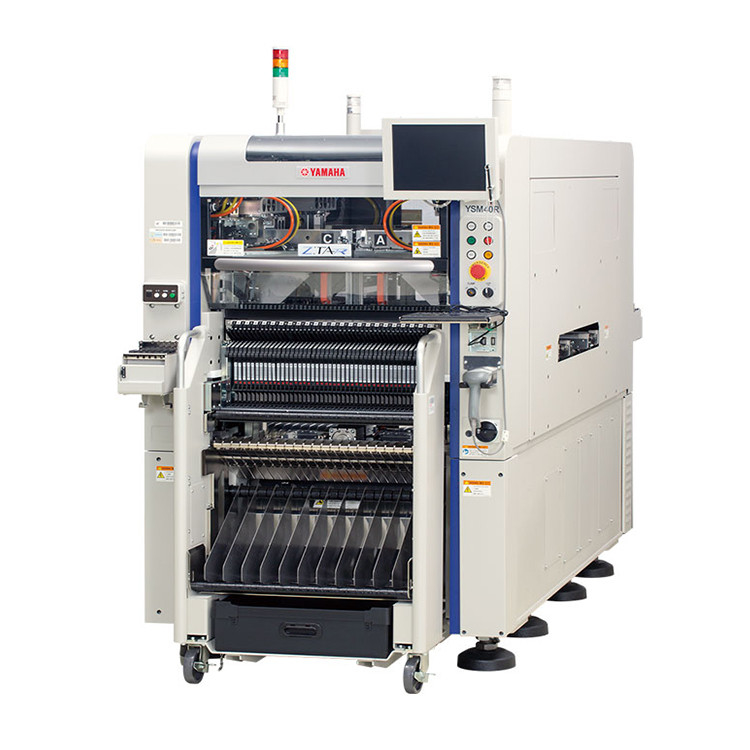

Elektronische productie Yamaha YSM40R Pick And Place met LED Chip Mounter And SMT Component Placement Machine voor PCB Production Line

Productbeschrijving

Overweldigende productiviteit gespecialiseerd voor chip componenten montage
Hoofd speciaal ontworpen voor chipmontage en draaikop werkt soepel zonder verspilde beweging.
Geen lijnonderbrekingen als gevolg van verstopte spuitstukken of automatische herstelfuncties
Het levert hoge precisie, hoge kwaliteit en stabiele productiviteit.
Ook geschikt voor de vervaardiging van halfgeleiderapparaten die een hogere dichtheid, hogere precisie en een lage belastingkracht vereisen
Realiseert een hoge precisie opvang van ultra-kleine chip componenten door gebruik te maken van het MACS compensatiesysteem om de voeder en spuitstuk posities aan te passen
Bewaking door zijkantcamera van de opvanghoek van de onderdelen om gebreken te detecteren, waaronder ontbrekende onderdelen, grafsteen en omgekeerde onderdelen

Het levert hoge precisie, hoge kwaliteit en stabiele productiviteit.
Ook geschikt voor de vervaardiging van halfgeleiderapparaten die een hogere dichtheid, hogere precisie en een lage belastingkracht vereisen
Realiseert een hoge precisie opvang van ultra-kleine chip componenten door gebruik te maken van het MACS compensatiesysteem om de voeder en spuitstuk posities aan te passen
Bewaking door zijkantcamera van de opvanghoek van de onderdelen om gebreken te detecteren, waaronder ontbrekende onderdelen, grafsteen en omgekeerde onderdelen

Een ideale lijn voor de productie van geheugenapparaten zoals DDR en SSD is bereikt door te combineren met de YSM20R/WR.
De ideale productielijn kan worden geconfigureerd door zowel de ultra-hoge snelheid YSM40R als de hogesnelheid multifunctie YSM20R/WR te gebruiken voor PCB's die een mix van enorme hoeveelheden chips en bakcomponenten bevatten.
Op PCB's met een mix van chips en IC's bereikt de YSM40R de productie met hoge snelheid en voor de montage van middelgrote tot grote componenten met de YSM20R/WR.
Het gebruik van doorlopers maakt maximaal gebruik van de hoge productiviteit van de Dual Lane YSM40R en maakt het mogelijk om een flexibele en kosteneffectieve enkelbaanconfiguratie te bouwen.

De installatie is van hoge kwaliteit, de werking is goed en het onderhoud is minder frequent.
Uitgerust met automatische diagnose van spuitstuk/voeder en zelfherstelfuncties. Deze zorgen voor een goede staat en continue productie van hoge kwaliteit.
Eenvoudige vervanging van het filter en uitwisseling van batch spuitstukken, ook geen reserve kop is nodig.
Verlichting van het deel onder de aan het spuitstuk bevestigde veer om de slagbelasting op ultra-kleine onderdelen tijdens de montage te verlichten.
Transfer met laser sensor systeem vermindert mechanische impact op de PCB
Het toepassen van een vacuümpomp zorgt voor een laag luchtverbruik.

Extrem korte lijnconfiguratie, machinebreedte is slechts 1 meter en toch produceert 200.000CPH, en verbinding als een paar bereikt 400.000CPH in 2 meter lengte

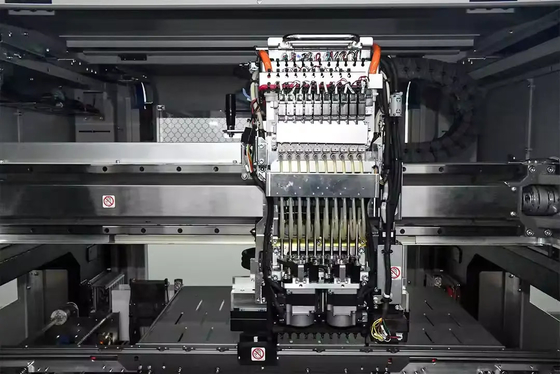

De tweearmige rotatie van de RS-kop neemt 18 componenten tegelijkertijd op in 9 acties.
Gebruikt een high-speed multi-camera en herkent componenten in de kortste reisroute

Productspecificatie

Productgegevens

Werelds snelste! 200.000 CPH

De snelheid wordt bereikt door de meest geavanceerde technologie, waaronder innovatieve hogesnelheidsroterende koppen en servomotoren met nieuwe hogesnelheidsalgoritmen, enz.

Meerdere camera's
Dit innovatieve systeem met meerdere camera's heeft een snellere herkenningssnelheid en een hoge nauwkeurigheid.

met een vermogen van niet meer dan 50 W
Het levert revolutionaire productiviteit door onze unieke gelijktijdige componentopnametechnologie te gebruiken, nieuw ontwikkelde roterende besturingstechnologie, en koppen zijn lichter dan eerdere hogesnelheidskoppen.

Ultra-hoge snelheid ZS-voeder
Een lichtgewicht, compacte gemotoriseerde voeder bevat een nieuw typecontrolelogoritme om een supersnelle werking te garanderen.
De momenteel gebruikte ZS-voeder kan optionele upgrade naar de ultra-hoge snelheid ZS-voeder door het upgraden van de softwareversie en het aanpassen met het tune-up station.

Compact ruimtebesparend ontwerp
Hoewel het een 4-balk-eenheid is, zijn de kleine afdrukken en het ontwerp een breedte van slechts 1 meter en een diepte van 2,1 meter.TA-R levert uitstekende productiviteit per lijnlengte en productiviteit per oppervlakteHet is een krachtig hulpmiddel om maximaal gebruik te maken van de beperkte fabrieksruimte!

2 soorten variaties van het hoofd
Het kan worden vervangen door 2 koptypen die overeenkomen met de productieconfiguratie.

Flexibel spuitstukstation
De spuitstukstation (ANC) kan worden gewijzigd om aan de kop te voldoen.
