Automatische pcb-lader en losser Dual Rail Smt Unloader 320W

Merknaam:	HXT
Modelnummer:	HXT-DU250
MOQ:	1
Prijs:	2500
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Document:

Naam:

SMT Pcb-ontlading Ontlading

Modelnummer:

HXT-DU250

Naam van het product:

PCB-magazine-ontlader

Gebruik:

SMT-productielijn

PCB-grootte L*W (mm):

80x50mm~450* 330

Kracht:

220V/50HZ 320W

Garantie:

1 jaar

Afmetingen L*W*H(mm):

1500 mm × 1500 mm × 1300 mm

Gewicht (kg):

Levering vermogen:

De productiecapaciteit is 150 eenheden per maand.

Markeren:

Automatische PCB-laders en -ontladers

Automatische PCB-tijdschriftlosinstallatie

Dubbele het Tijdschriftlosinstallatie van Spoorpcb

Productomschrijving

Dual Rail Conveyor Pcb Unloader Magazine Unloader Pcb Buffer Magazine

Smt Machine Smt Unloader Smt Loader Pcb Unloader Pcb Conveyor Pcb Loader

Beschrijving

De SMT-dubbelrail Rewinder is een geautomatiseerd apparaat dat wordt gebruikt in oppervlakte-montage technologie (SMT) assemblagelijnen om efficiënt te verzamelen, tijdelijk op te slaan,met een vermogen van niet meer dan 10 W,Het belangrijkste kenmerk is het gebruik van een dual-track ontwerp, dat twee pcbs tegelijkertijd kan verwerken, waardoor de efficiëntie en flexibiliteit van de productielijn aanzienlijk worden verbeterd.

Dit is hoe het werkt:

De SMT-dubbelbandplaattrekker lost de problemen van een laag rendement en een lage flexibiliteit van traditionele monorailapparatuur effectief op door middel van parallel dubbelbanden,intelligente buffering en automatische besturing, vooral geschikt voor het nastreven van een hoge gemengde productiviteit en intelligente upgrade van elektronische productiebedrijven.Bij het selectieproces moeten PCB-specificaties en toekomstige uitbreidingsvereisten in aanmerking worden genomen om een efficiënte coördinatie van de apparatuur en het totale productieproces te waarborgen..

1. Kernfuncties
Dual-track parallelverwerking: ondersteunt twee onafhankelijke tracks tegelijkertijd, kan verschillende modellen of maten van PCB verwerken, om te voldoen aan de behoeften van multi-soorten, kleine batch productie.
Bufferopslag: wanneer de snelheid van de voorste en achterste processen van de productielijn niet overeenkomt, wordt een tijdelijke opslagbuffer voorzien om de stilstandtijd te verminderen.
Naadloze automatiseringsapparatuur voor het koppelen: met de plaatsingsmachine, de reflowoven, de AOI-testapparatuur en andere verbindingen, om volledig geautomatiseerde productieprocessen te bereiken.

2Technologische vooruitgang
Hoge productie-efficiëntie: dubbele spoorontwerp om de productiecapaciteit met 30%-50% te verhogen, vooral geschikt voor snelle SMT-lijnen.
Flexibiliteit en compatibiliteit: de spoorbreedte kan worden aangepast aan verschillende afmetingen van PCB-platen (zoals minimaal 50 mm × 50 mm, maximaal 530 * 390).
Intelligente besturing: uitgerust met PLC- of industriële PC-besturingssysteem, ondersteunt automatisch tellen, storingalarm, gegevenstraceerbaarheid en andere functies.
Sterke stabiliteit: met behulp van een nauwkeurig transmissiemechanisme (zoals servomotor, band-/roltransmissie) wordt de vlotte transmissie van PCB-platen gewaarborgd en het risico op kartonplaten verminderd.

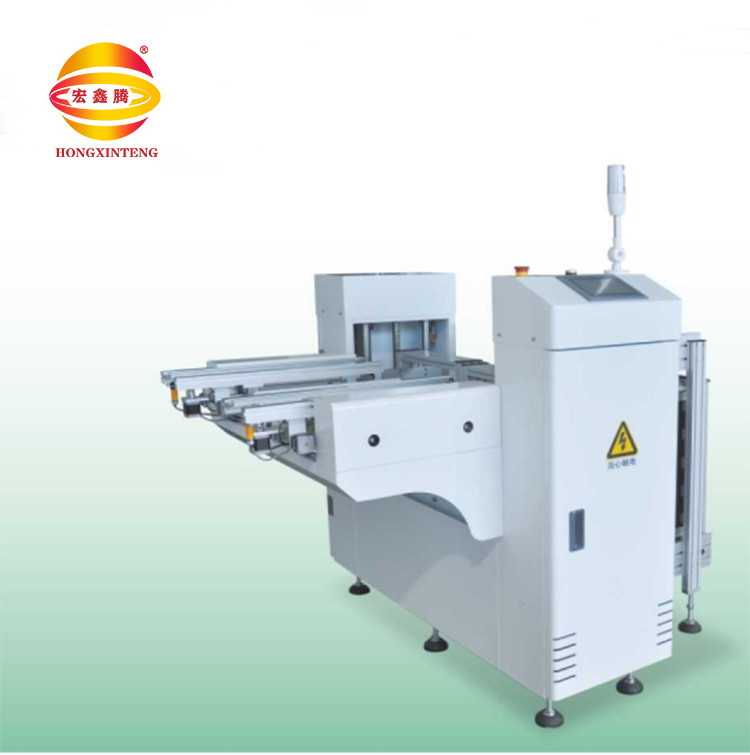

Automatische pcb-lader en losser Dual Rail Smt Unloader 320W 0

Productspecificatie

Informatie over het product
Model van het apparaat	HXT-DU250	HxT-DU330	HXT-DU390
Toepasselijke kadergrootte	355320563 mm	460400563 mm	535460563 mm
Afmeting van het PCB-bord (mm)	350* (50-250)	450* (50-330)	530* (50-390)
PCB-dikte	0.6-3.0 mm	0.6-3.0 mm	0.6-3.0 mm
Overdrachtssnelheid	10S/PCS	10S/PCS	10S/PCS
Transporthoogte	900 ± 20 mm	900 ± 20 mm	900 ± 20 mm
Leveringsgewicht	60 tot 2000 g	60 tot 2000 g	60 tot 2000 g
Afmetingen (LWH)	1500 mm × 1500 mm × 1300 mm	1900 mm1600 mm 1250 mm	2100 mm1750 mm 1250 mm
Lichaamsgewicht	ongeveer 200 kg	ongeveer 380 kg	ongeveer 420 kg.
Startvermogen/vermogen zonder belasting	200 W	250 W	300 W
Stroomvoorziening en negatieve lading	220 V wisselstroom, enkelfasig
Selectie van stappen	1 ~ 5 stappen (10 mm stappen afstand)
Toeleveringsluchtbron	4 tot 6 kg
Vaste zijde	Vorder bevestiging (achter bevestiging kan worden aangepast)
Vervoerrichting	Links naar rechts (kan aangepast worden van rechts naar links)
Aantal opslagdozen	2 stuks
Vervoerrichting	L-R/R-L facultatief
weerstaan spanning	AC-terminal naar grond 1500VAC, 1 minuut
Gebruiksomgeving	Milieu vrij van corrosieve gassen en stof
Anti-verstoring	Spanningsgeluid: 1000 Vp-p, golfbreedte 1us, 1 minuut
Overdracht en aansluiting PCB-platen	Met stapmotor (42*48)
Transmissie van de translatiebelasting apparaat	Geïmporteerde synchrone banden van staaldraad
Transportmotor	Chinese Universiteit van Taiwan
Beheermodule	SIEMENS PLC
Stepmotor voor het opheffen	Chinese Universiteit van Taiwan
De elektromagnetische klep	AirTAC
Liften	met een breedte van niet meer dan 50 mm
Drie-kleurig licht	Owen-LED-licht
Signalcommunicatie-interface	Onlineverbinding (Standaard SMEMA)

Productgegevens

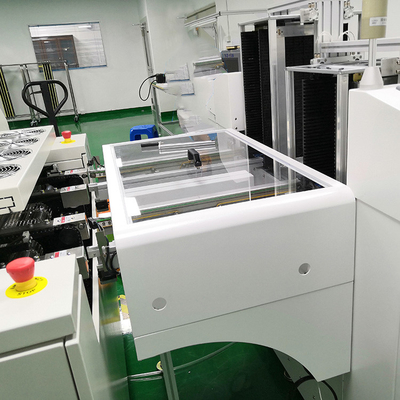

Automatische pcb-lader en losser Dual Rail Smt Unloader 320W 1

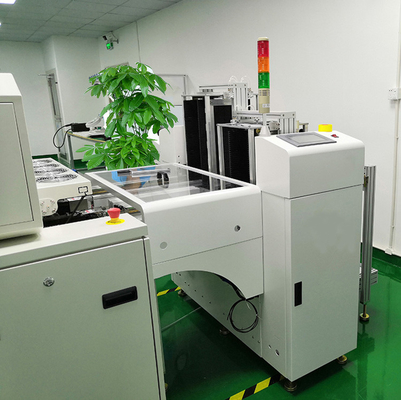

Automatische pcb-lader en losser Dual Rail Smt Unloader 320W 2

Automatische pcb-lader en losser Dual Rail Smt Unloader 320W 3

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.

Automatische pcb-lader en losser Dual Rail Smt Unloader 320W 4
