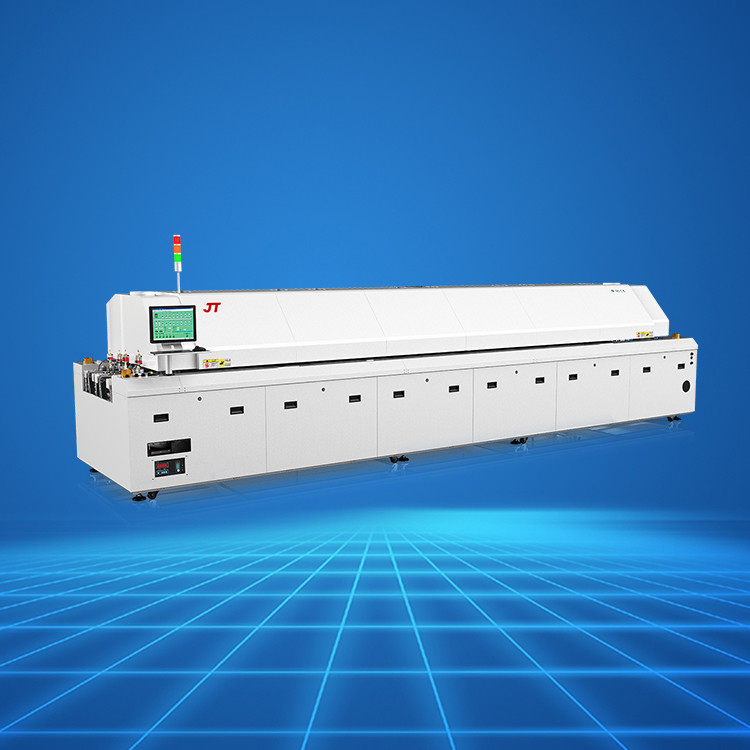

Loodvrije oven met terugstroom van warme lucht 12 temperatuurzones Smt Smd soldeerapparatuur

Merknaam:	Jt
Modelnummer:	jtr-1200
MOQ:	2
Prijs:	39500
Verpakking:	Vacuümverpakking plus houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Brand name:

Naam:

terugvloeiingsoven

Maximumraadsgrootte:

450 mm

Naam van het product:

JT reflowovenmachine

Toepassing:

Smt Smd soldeeroven voor elektronische producten

Levering vermogen:

De productiecapaciteit is 30 eenheden per maand.

Markeren:

Loodvrije oven met warm lucht terugstroom

SMT-oven voor terugstroom van warme lucht

Smt soldeermiddel

Productomschrijving

Loodvrije Smt Smd reflow oven soldeermachine voor PCB led lassenJT.Loodvrije oven voor terugstroom van warme luchtJTR-1200Lasapparatuur

Inleiding van het product

Meerschaal isolerende oven ontwerp, oven shell oppervlaktemperatuur verlaagd met 10 graden tot 20 graden, effectief verminderen van de werkomgeving temperatuur.
15% verbetering van de warmteoverdracht om te voldoen aan de loodvrije procesvereisten van complexere en grotere soldeerproducten.
Versterk de hoofdkraanarm om ervoor te zorgen dat de geleidingsrail zonder zijdelingse vervorming, om het voorkomen van het optreden van kaartplaat en plaat vallen verschijnsel.
Volledige bescherming van het gebruik van gesloten ovendes, effectieve bescherming van stikstof is niet gemakkelijk af te lopen, zodat het minimale zuurstofgehalte tot 150 ppm kan zijn.
Laag stikstofverbruik, slechts 20-22 m3/h bij 300-800 ppm zuurstofconcentratie.
95% van het materiaal in de machine kan worden gerecycled.
De nieuwe koelstructuur maakt het mogelijk dat het grootste deel van het uitlaatgas na filtratie of terugwinning terugkeert naar de oven, waardoor het warmteverlies wordt verminderd en een grondiger terugwinning van de vloeistof mogelijk wordt.
De dubbelgeleide spoorstructuur kan de productie-efficiëntie effectief verbeteren, energieverbruik en productiekosten besparen.
De oppervlaktetemperatuur van de werkende oven is laag en het warmteverlies is zeer gering.

Productspecificatie

Model	JTR-1200	JTR-1200D	JTR-1200L
Gedetailleerde beschrijving
Externe afmetingen	7050 x 1430 x 1530 mm	7050 x 1660 x 1530 mm	7050 x 1660 x 1530 mm
Hoofdkleur	Witte golven	Witte golven	Witte golven
Nettogewicht	Ongeveer 3000 kg.	Ongeveer 3350 kg.	Ongeveer 3300 kg.
Volume uitlaatlucht	10m3/min × 2 toegangsweg	10m3/min × 2 toegangsweg	10m3/min × 2 toegangsweg
Stroomvoorziening	5 kabel 3-fase; 380V 50/60HZ; (□ O: 220V 50/60HZ)	5 kabel 3-fase; 380V 50/60HZ; (□ O: 220V 50/60HZ)	5 kabel 3-fase; 380V 50/60HZ; (□ O: 220V 50/60HZ)
Kracht	Startvermogen 40 kW, werkvermogen 11 kW	Startvermogen 40 kW, werkvermogen 11 kW	Startvermogen 40/42 kW, werkvermogen 11/12 kW
Verwarmingstijd	Over. 25 minuten.	Over. 30 minuten.	Over. 30 minuten.
Temperatuurbereik	Kamertemperatuur - 300 °C	Kamertemperatuur - 300 °C	Kamertemperatuur - 300 °C
Maximale breedte van het PCB	400 mm (optioneel 460 mm)	250 mm × 2 ((50-270 mm voor dubbelkanaal en 50-490 mm voor enkelkanaal)	610 mm
Hoogte van de onderdelen	30 mm boven bord/25 mm onder bord	30 mm boven bord/25 mm onder bord	Boven 25 mm/onder 25 mm
Vervoerrichting	Links naar rechts (□ o: rechts naar links)	Links naar rechts (□ o: rechts naar links)	Links naar rechts (□ o: rechts naar links)
Bevestigingsmodus van de geleidingsrail	Voorste bevestiging (□ O: achterste bevestiging)	Dubbel spoor 1,3 vast (□ o: 1,4 vast)	Voorste bevestiging (□ O: achterste bevestiging)
Hoogte van de geleidingsrail ten opzichte van de grond	900 ± 20 mm	900 ± 20 mm	900 ± 20 mm
Vervoer snelheid	300-2000 mm/min	300-2000 mm/min	300-2000 mm/min
Parameteropslag	De parameters en status van verschillende productie-instellingen kunnen worden opgeslagen	De parameters en status van verschillende productie-instellingen kunnen worden opgeslagen	De parameters en status van verschillende productie-instellingen kunnen worden opgeslagen
Abnormaal alarm	Alarm voor ultra-hoge of ultra-lage temperatuur, geluid, licht tweerichtings	Alarm voor ultra-hoge of ultra-lage temperatuur, geluid, licht tweerichtings	Alarm voor ultra-hoge of ultra-lage temperatuur, geluid, licht tweerichtings
Vulling van smeerolie	Automatische handmatige modus kan vrij worden overgeschakeld	Automatische handmatige modus kan vrij worden overgeschakeld	Automatische handmatige modus kan vrij worden overgeschakeld
Configuratie van het apparaat
Aantal verwarmings-/koelzones	Top 12, onderste 12 verwarmingszone, bovenste 3/onderste 3 koelzone	Top 12, onderste 12 verwarmingszone, bovenste 3/onderste 3 koelzone	Top 12, onderste 12 verwarmingszone, bovenste 3/onderste 3 koelzone
Controlesysteem	Win10 + Business + PLC	Win10 + Business + PLC	Win10 + Business + PLC
Temperatuurregeling	PID-controle in gesloten kringloop + SSR-driver	PID-controle in gesloten kringloop + SSR-driver	PID-controle in gesloten kringloop + SSR-driver
Temperatuurtestlijn	Artikel 4	Artikel 4	Artikel 4
Vervoerstelsel	Eén spoor + Mesh Belt Transport	Dubbelgeleide spoor + Mesh Belt Transport	Eén spoor + Mesh Belt Transport
Transportcontrole	Frequentiekonverter + ingevoerde transportmotor	Frequentiekonverter + ingevoerde transportmotor	Frequentiekonverter + ingevoerde transportmotor
Ketenstructuur	Type anti-verstoppingsplaat met dubbel rijketenboei	Type anti-verstoppingsplaat met dubbel rijketenboei	Type anti-verstoppingsplaat met dubbel rijketenboei
Structuur van de geleidingsrail	Integral- en sectietype	Integral- en sectietype	Integral- en sectietype
Breedteinstelling van de geleidingsrail	Breedte-instelling van de geleidingsrail door elektromotor	Breedte-instelling van de geleidingsrail door elektromotor	Breedte-instelling van de geleidingsrail door elektromotor
Begin met de bovenkop.	Het bovenste deksel wordt elektrisch geopend voor een gemakkelijke reiniging in de oven	Het bovenste deksel wordt elektrisch geopend voor een gemakkelijke reiniging in de oven	Het bovenste deksel wordt elektrisch geopend voor een gemakkelijke reiniging in de oven
UPS	Backup-stroomtoevoer	Backup-stroomtoevoer	Backup-stroomtoevoer
Koelmethode	Geforceerde luchtkoeling	Geforceerde luchtkoeling	Geforceerde luchtkoeling

Toepassingen:

Veel gebruikt in de elektronica-industrie, consumentenelektronica, automobielelektronica, communicatieapparatuur, ruimtevaart, medische apparatuur, LED-lampen, computers en randapparatuur, slimme woning,slimme logistiek, miniatuur en high power ratio elektronische apparaten.
