Concurrerende prijs Tht Pcb Smt Lasapparatuur Dip Assembly Line Met Aoi machine Invoeging Component Fabrikant Door Hole Pcb Assembly

Beschrijving

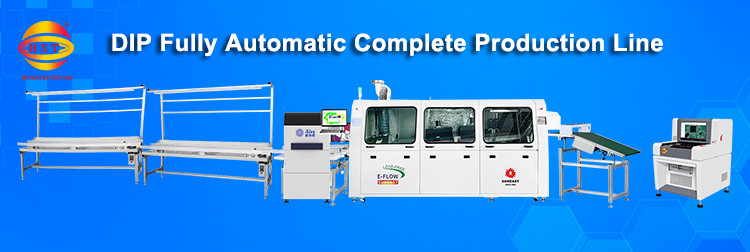

DIP-automatische assemblage-machines

Een DIP Automatic Assembly Line is ontworpen voor het efficiënt monteren van Dual In-line Package (DIP) -componenten op printplaten (PCB's) door middel van geautomatiseerde processenEen DIP Automatic Assembly Line integreert robotica, precisie-engineering en kwaliteitscontrole om een efficiënte en betrouwbare PCB-assemblage te realiseren.en inspectie, zorgt het voor een consistente productie, terwijl menselijke fouten en arbeidskosten tot een minimum worden beperkt.

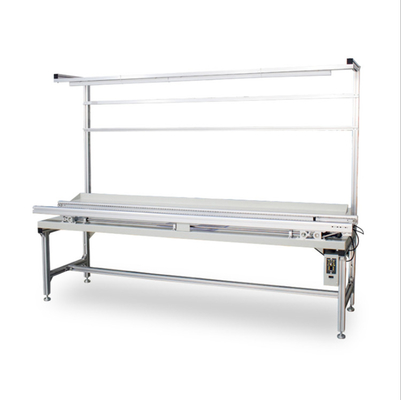

HXT-invoegconveyor

Functie:Een DIP Plug-in Line is een gespecialiseerd assemblage systeem voor het inbrengen van Dual In-line Package (DIP) componenten (bijv. IC's, connectoren, weerstanden) in PCB's.Het is geoptimaliseerd voor handmatige of semi-geautomatiseerde workflows, die flexibiliteit biedt voor kleine tot middelgrote productiepartijen.

Belangrijkste specificaties:

- Eenzijdige lijn: voor het inbrengen van componenten aan één zijde van het PCB.

- Dubbelzijdige lijn: kan gelijktijdig of opeenvolgend aan beide zijden van het PCB worden geplaatst, waardoor de veelzijdigheid van complexe platen toeneemt.

- Afmetingen van de apparatuur: L300 × W650 × H1700 mm (ideeel voor fabrieken met beperkte ruimte).

- PCB-compatibiliteit: maximale PCB-breedte van 350 mm, geschikt voor standaardplaten.

- Verplaatsingssnelheid: 0,52 meter/minute (aanpasbaar aan de balanssnelheid en de werkstroom van de bediener).

- Handmatige breedte-aanpassing: de operator kan de breedte van de transportband aanpassen aan verschillende PCB-groottes.

- Vermogen: 60 W, wat het energiezuinig maakt in vergelijking met volledig geautomatiseerde lijnen.

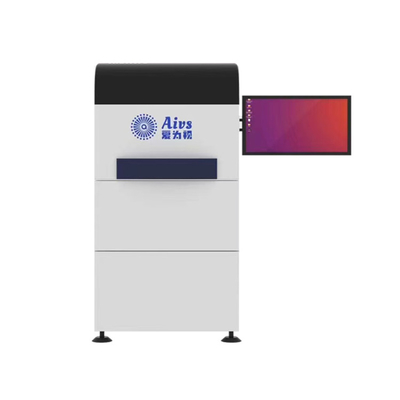

DIP AOI-machine (Aivs)

Functie: De SMART Plug-in AO1-machine is een veelzijdig AOI-systeem dat is geoptimaliseerd voor middelgrote PCB's en grotere componenten (≥ 5,0 mm2).De snelle opstelling en de opties voor twee camera's maken het aanpasbaar voor SMT-lijnen met een hoge mix, hoewel de minimale meetbare grootte de inspectie van microcomponenten beperkt.een zorgvuldige afweging met upstreamprocessen zoals SMT-plaatsing of reflowVoor faciliteiten die prioriteit geven aan snelle implementatie en Linux-gebaseerde besturing, biedt deze machine een kosteneffectieve AOI-oplossing, op voorwaarde dat operators zijn opgeleid in Ubuntu en inspectie-algoritme-tuning.

Belangrijkste specificaties:

Inspectiemogelijkheden:

- Minimale grootte van het onderdeel: MEMS of kenmerken ≥ 5,0 mm × 5,0 mm (beperkt voor zeer kleine onderdelen).

- Snelheid: 5 seconden per zichtveld (FOV) → Doorvoer hangt af van de PCB-grootte en de FOV-dekking.

- nauwkeurigheid: 66 μm (met 2000 W camera op 300 mm afstand van het object).

Camera & Resolutie:

- Opties: 2000W volkleur (2,4 μm pixelgrootte) of 1200W volkleur (3,45 μm pixelgrootte).

- 2000W: hogere resolutie voor fijnere details (bijv. kleine sporen, soldeerslijpen).

- 1200 W: snellere verwerking voor grotere onderdelen of minder nauwkeurige behoeften.

PCB-compatibiliteit:

- Afmetingen: breedte ≤ 400 mm, minimale lengte 50 mm (ondersteunt kleine tot middelgrote planken).

System & Power:

- Besturingssysteem: Ubuntu 19.2 LTS 64-bit (vereist Linux-expertise).

- Vermogen: 220 V wisselstroom ±10%, maximaal 350 W (energie-efficiënt voor AOI).

- Gewicht/grootte: 140 kg, 702 × 661 × 1440 mm (compact voor integratie in SMT-lijnen).

Installatietijd:

- Programmering: snelle start van 10 minuten (ideaal voor productie met een hoge mix en een klein volume).

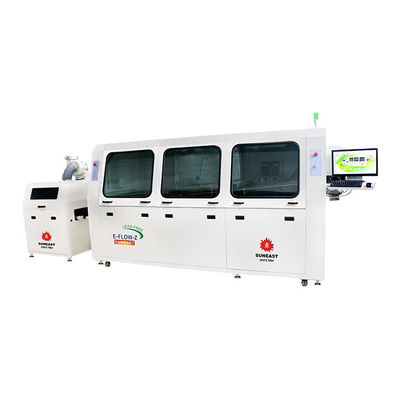

SUNEAST Wave Soldering Machine

- Functie: Deze machine is ontworpen voor het hoogwaardig solderen van doorlopende onderdelen op PCB's met loodvrije soldeer, in overeenstemming met milieuvoorschriften (bijv. RoHS).Het dubbelgolfsysteem zorgt voor betrouwbare soldeersluitingen voor complexe platenDeze loodvrije dubbelgolf soldeermachine combineert precisie, conformiteit en industriële duurzaamheid voor moderne PCB-assemblage.De combinatie van de volgende elementen maakt het product ideaal voor de productie van hoge-mix-componenten:Voor optimale prestaties moet het worden geïntegreerd met flux applicatoren, voorverwarmers en inspectiesystemen die zijn afgestemd op loodvrije processen.

Belangrijkste specificaties:

- Maximale PCB afmetingen: 350 mm.

- Maximale componentenhoogte: bovenste 120 mm, onderste 15 mm.

- PCB-platen overbrengen.

- Voorverwarmingslengte: 1800 mm lang.

- Stroomvoorziening: 3PH 380V, 50Hz.

- Besturingssysteem: PC+PLC

- Gewicht van de machine: 1600 kg

- Machinale afmetingen: 4350 mm × 1420 mm × 1750 mm (compact, ruimtezuinig ontwerp).

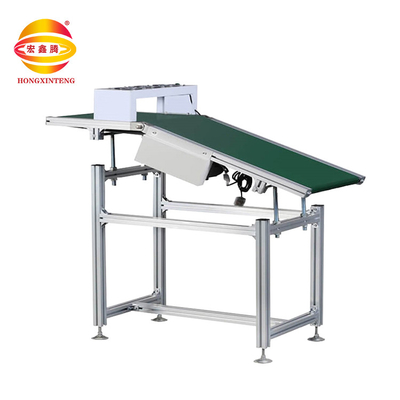

HXT Wave Soldering Unloader Machine

De Wave Soldering Unloader is een post-soldering transportersysteem dat is ontworpen om PCB's veilig van de wave soldering machine naar stroomafwaartse processen (bijv. koeling, inspectie of verpakking) over te brengen.Het verstelbare ontwerp en de antistatische eigenschappen zorgen voor compatibiliteit met verschillende productieomgevingen.

Belangrijkste specificaties

- Verstelbare hoogte en snelheid: hoogtebereik (750 ∼ 1200 mm) Aligneert met golflosmachines, inspectieposten of koelrekken.

- Snelheidsregeling: overeenkomt met de doorvoer van upstream soldeerapparatuur (bijv. 1 ̊1,8 m/min golfsoldeerautomaten).

- De antistatische band minimaliseert het risico op elektrostatische ontladingen, wat van cruciaal belang is voor gevoelige IC's of hoog betrouwbare boards.

- De smalle breedte (490 mm) bespaart vloeroppervlak, ideaal voor kleine tot middelgrote productielijnen.

- Flexible Conveyor Length: Configurable length (400~1200 mm) accommodates variegende koeling of buffer zone vereisten.

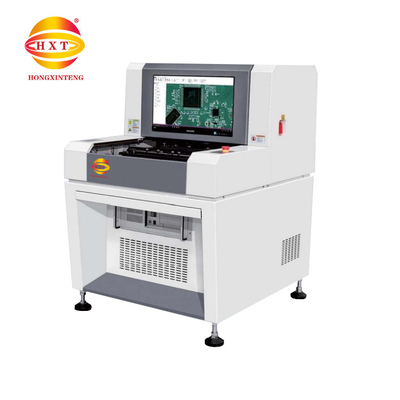

HXT 2D Offline AOI-machine

kwaliteitsinspectie na terugstroom en detectie van gebreken.

Optisch systeem: 5MP-camera's met hoge resolutie met coaxiale verlichting, detecteren 0201 component mislijning (≥ 15 μm verschuiving) en soldeerbruggen (≥ 20 μm).

Inspectiealgoritmen: vooraf geprogrammeerde sjablonen voor veel voorkomende gebreken:

- Ontbrekende onderdelen.

- Testelement 0201-componenten, 0,3 mm en hoger IC (facultatief kan 01005 componenten bereiken).

- Onvoldoende soldeer op LED pads.

Data-integratie: Ethernet-connectiviteit voor real-time foutkaarten en integratie met MES-systemen.

Industrie-specifieke aanpassingen

LED-verlichting: aanvullende kleuranalyse om onjuiste LED-verbinding (CCT-afwijkingen) te identificeren.

Veiligheid van apparaten: polariteitscontroles voor condensatoren en dioden om te voorkomen dat ze omgekeerd in bedieningsplaten worden gemonteerd.

Toepassingen:

Deze volledig geautomatiseerde DIP-lijn is geschikt voor de productie van DIP-componenten, industriële producten, consumentenelektronica, mobiele apparatuur, computers en de automobielindustrie.
