DIP-automatische assemblage-machines

Een DIP Automatic Assembly Line is ontworpen voor het efficiënt monteren van Dual In-line Package (DIP) -componenten op printplaten (PCB's) door middel van geautomatiseerde processenEen DIP Automatic Assembly Line integreert robotica, precisie-engineering en kwaliteitscontrole om een efficiënte en betrouwbare PCB-assemblage te realiseren.en inspectie, zorgt het voor een consistente productie, terwijl menselijke fouten en arbeidskosten tot een minimum worden beperkt.

HXT Automatische Lauder

Functie: De HXT Automatic Loader Machine is een robuuste, geautomatiseerde oplossing voor het toevoegen van PCB's in SMT-productielijnen, waardoor continue werking wordt gewaarborgd door middel van geavanceerde technologie.

Belangrijkste specificaties:

- PCB-verwerkingscapaciteit: maximale PCB-grootte: 510 × 390 mm

- PCB-dikte: compatibel met platen van 0,6 mm tot 3 mm voor delicate toepassingen.

- opslagcapaciteit: bevat tot 50 PCB's in het magazijn, waardoor de downtime voor herladen wordt beperkt.

- PCB-transfersnelheid: 10 seconden/pcs om te synchroniseren met stroomafwaartse apparatuur.

- Stroomvoorziening: enkelfasige wisselstroom 220 V ± 10%, 50/60 Hz voor globale compatibiliteit.

- Afmetingen: Compacte voetafdruk van 1650 × 870 × 1300 mm (L × W × H)

- Gewicht van de machine: ongeveer 250 kg.

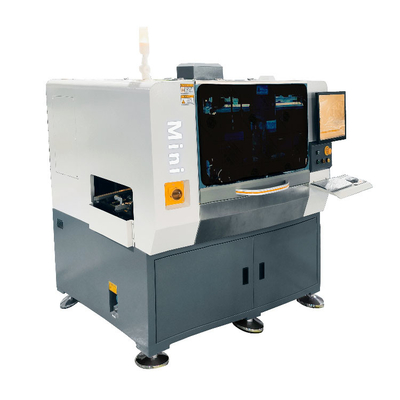

THT-invoegmachine (Mini)

De door u beschreven THT-invoegmachine is ontworpen voor de door-gattechnologie (THT) in de elektronica-industrie.

Belangrijkste specificaties

- Invoegingssnelheid: 0,19 seconden/stuk (theoretisch)

- Transfertijd: 3 seconden per stuk.

- Doorvoer: 18.000­20.000 componenten/uur (afhankelijk van de installatie en de complexiteit van de componenten).

PCB-compatibiliteit

- Maximale PCB-grootte: 390 mm (L) × 280 mm (W)

- Invoegbereik: 320 mm (L) × 260 mm (W)

- Geschikt voor middelgrote tot grote PCB's die in de industrie, de automobielindustrie of de krachtelektronica worden gebruikt.

Compatibiliteit van componenten

- Maximale hoogte: 23 mm (bijv. hoge elektrolytische condensatoren, connectoren).

- Maximale diameter: 13 mm (bijv. radiale of axiale componenten zoals weerstanden, dioden).

- Invoeghoek: 360° rotatie (flexible oriëntatie van het onderdeel).

- Gewicht: 900 kg (industriële stabiliteit).

- Afmetingen: 1570 mm × 1485 mm × 1645 mm (compact voor zijn klasse).

- Besturingssysteem: computergestuurd (geautomatiseerde programmering, nauwkeurigheid en herhaalbaarheid).

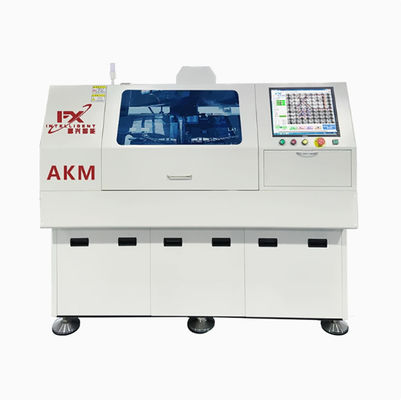

THT-invoegmachine (AKM)

De THT-invoegmachine (AKM) is een volledig geautomatiseerd systeem met hoge snelheid dat is ontworpen voor het nauwkeurig inbrengen van door-gat componenten in de elektronicaproductie.De AKM THT-invoegmachine is een robuuste oplossing voor fabrikanten die doorgatassemblage met hoge snelheid en precisie willen automatiserenDe flexibiliteit en de ondersteuning van verschillende groottes componenten maken het veelzijdig, hoewel de voedingscapaciteit en de installatietijden voor complexe boards een zorgvuldige planning vereisen.Regelmatig onderhoud en opleiding van de bediener zijn essentieel om de efficiëntie te maximaliseren.

Belangrijkste specificaties

Snelheid en efficiëntie:

- Theoretische invoegingssnelheid: 0,18 seconden/component (≈20.000 componenten/uur).

- Substraatoverdrachtsnelheid: 3 seconden/PCB (tijd tot laden/ontladen van de platen).

Componentbehandeling:

- Lichaam afmetingen: lengte 3 ¢ 16 mm, diameter 0,6 ¢ 4 mm.

- Specificaties voor lood: diameter 0,4 ∼ 0,8 mm, span 5 ∼ 20 mm (dubbele gaten).

- Verstelbaarheid: loodscheerlengte (1,2­2,2 mm) en buighoek (5°­45°).

- Oriëntatie: voegt onderdelen in op 0°, 90°, 180° of 270°.

PCB-compatibiliteit:

- Substraatgrootte: tot 330 mm × 280 mm.

- Dikte: standaard 1,6 mm (ondersteunt tot 2,36 mm).

- Hoogte van de onderdelen: tot 12 mm boven/8 mm onder het bord.

- Automatisering en energie:

- Transmissie: volledig automatisch met 10 stations.

- 220 V wisselstroom, 1,5 kW.

- Pneumatica: vereist een luchtdruk van 0,6 MPa en een doorstroming van 0,3 m3/min.

Fysieke afmetingen:

- Machinaal formaat: 1806 mm × 1456 mm × 1806 mm (L × W × H).

- Materiaalstation: 1386mm × 972mm × 1298mm.

- Gewicht: 1500 kg (inclusief voedingsmiddelen).

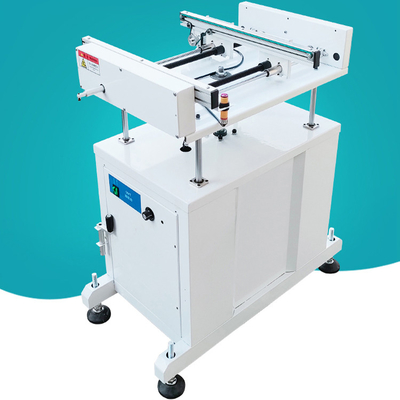

HXT SMT Lift- en verbindingsconveyor

De SMT Lifting and Connecting Conveyor is een essentiële factor voor naadloze automatisering in oppervlakte-montage assemblagelijnen.en snelle overdrachtssnelheid (8 sec/board) maken het ideaal voor SMT-omgevingen met een groot volumeVoor faciliteiten die SMT-capaciteit willen upgraden of uitbreiden, biedt deze vervoerder een ruimte-efficiënte,aanpasbare oplossing voor het optimaliseren van de workflow tussen processen.

Belangrijkste specificaties

PCB-verwerkingscapaciteit:

- Maximale PCB-grootte: 500 mm × 360 mm (ondersteunt grote borden voor industriële toepassingen).

- Opties voor spoorlengte: 600 mm / 800 mm / 1000 mm (flexibel voor aanpassing van de lijnopstelling).

Performance metrics:

- Circulatietijd: 8 seconden/bord (theoretische doorvoer: 450 boards/uur).

- Teleporthoogte aanpassing: 700-950 mm (aanpasbaar om te integreren met stroomopwaarts/stroomopwaarts apparatuur).

Kracht & Pneumatica:

- Stroomvoorziening: 220­230 V wisselstroom, enkelfasig (standaard voor kleine tot middelgrote installaties).

- Elektrische belasting: ≤ 180VA (energie-efficiënt).

- Vereiste luchtdruk: 4­6 MPa (vereist een robuuste pneumatische infrastructuur).

Fysieke opbouw:

- Machinale afmetingen: 600 mm × 750 mm × 1250 mm.

- Machinegewicht: 110 kg.

HXT Plug-in Line Machine

Functie:Een DIP Plug-in Line is een gespecialiseerd assemblage systeem voor het inbrengen van Dual In-line Package (DIP) componenten (bijv. IC's, connectoren, weerstanden) in PCB's.Het is geoptimaliseerd voor handmatige of semi-geautomatiseerde workflows, die flexibiliteit biedt voor kleine tot middelgrote productiepartijen.

Belangrijkste specificaties:

- Eenzijdige lijn: voor het inbrengen van componenten aan één zijde van het PCB.

- Dubbelzijdige lijn: kan gelijktijdig of opeenvolgend aan beide zijden van het PCB worden geplaatst, waardoor de veelzijdigheid van complexe platen toeneemt.

- Afmetingen van de apparatuur: L2400 × W600 × H2000 mm (ideeel voor fabrieken met beperkte ruimte).

- PCB-compatibiliteit: maximale PCB-breedte van 350 mm, geschikt voor standaardplaten.

- Verplaatsingssnelheid: 0,52 meter/minute (aanpasbaar aan de balanssnelheid en de werkstroom van de bediener).

- Handmatige breedte-aanpassing: de operator kan de breedte van de transportband aanpassen aan verschillende PCB-groottes.

- Vermogen: 60 W, wat het energiezuinig maakt in vergelijking met volledig geautomatiseerde lijnen.

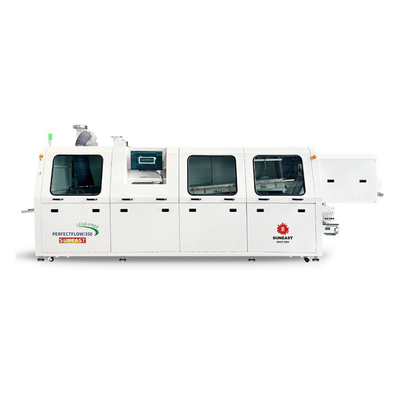

SUNEAST Wave Soldering Machine

- Functie: Deze machine is ontworpen voor het hoogwaardig solderen van doorlopende onderdelen op PCB's met loodvrije soldeer, in overeenstemming met milieuvoorschriften (bijv. RoHS).Het dubbelgolfsysteem zorgt voor betrouwbare soldeersluitingen voor complexe platenDeze loodvrije dubbelgolf soldeermachine combineert precisie, conformiteit en industriële duurzaamheid voor moderne PCB-assemblage.De combinatie van de volgende elementen maakt het product ideaal voor de productie van hoge-mix-componenten:Voor optimale prestaties moet het worden geïntegreerd met flux applicatoren, voorverwarmers en inspectiesystemen die zijn afgestemd op loodvrije processen.

Belangrijkste specificaties:

- Maximale PCB afmetingen: 350 mm.

- Maximale componentenhoogte: bovenste 120 mm, onderste 15 mm.

- PCB-platen overbrengen.

- Voorverwarmingslengte: 1800 mm lang.

- Stroomvoorziening: 3PH 380V, 50Hz.

- Besturingssysteem: PC+PLC

- Gewicht van de machine: 1600 kg

- Machinale afmetingen: 4350 mm × 1420 mm × 1750 mm (compact, ruimtezuinig ontwerp).

HXT Wave Soldering Unloader Machine

De Wave Soldering Unloader is een post-soldering transportersysteem dat is ontworpen om PCB's veilig van de wave soldering machine naar stroomafwaartse processen (bijv. koeling, inspectie of verpakking) over te brengen.Het verstelbare ontwerp en de antistatische eigenschappen zorgen voor compatibiliteit met verschillende productieomgevingen.

Belangrijkste specificaties

- Verstelbare hoogte en snelheid: hoogtebereik (750 ∼ 1200 mm) Aligneert met golflosmachines, inspectieposten of koelrekken.

- Snelheidsregeling: overeenkomt met de doorvoer van upstream soldeerapparatuur (bijv. 1 ̊1,8 m/min golfsoldeerautomaten).

- De antistatische band minimaliseert het risico op elektrostatische ontladingen, wat van cruciaal belang is voor gevoelige IC's of hoog betrouwbare boards.

- De smalle breedte (490 mm) bespaart vloeroppervlak, ideaal voor kleine tot middelgrote productielijnen.

- Flexible Conveyor Length: Configurable length (400~1200 mm) accommodates variegende koeling of buffer zone vereisten.

Toepassingen:

Deze volledig geautomatiseerde DIP-lijn is geschikt voor de productie van DIP-componenten, industriële producten, consumentenelektronica, mobiele apparatuur, computers en de automobielindustrie.
