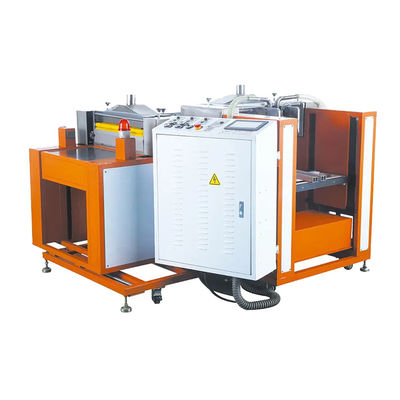

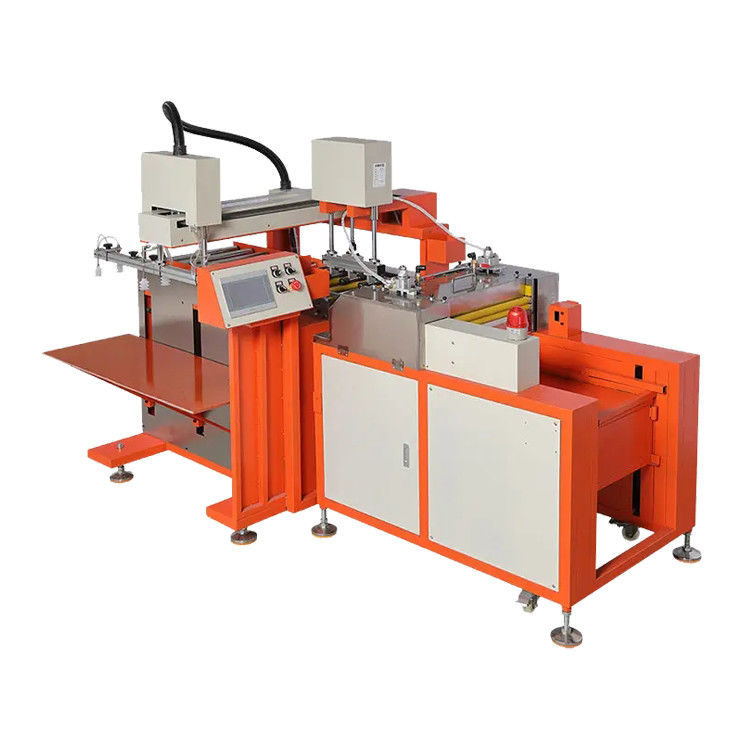

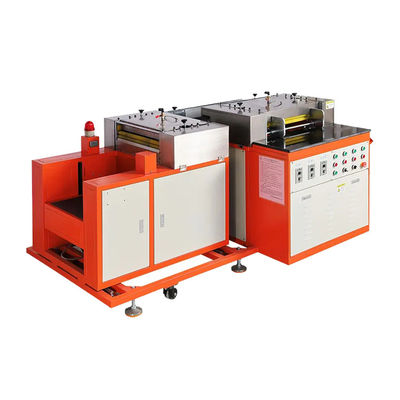

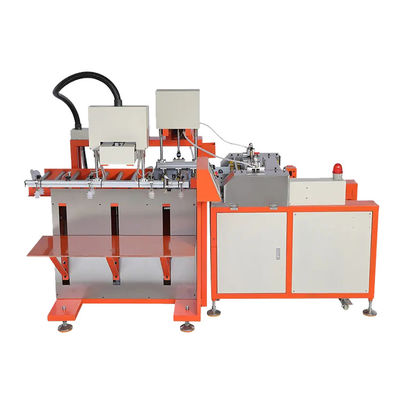

Semi-automatische/Volautomatische PCB V-snijmachine Printplaat V-groefsnijmachine

Merknaam:	HXT
Modelnummer:	MDV-380B
MOQ:	1
Verpakking:	Houten doosverpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Maximale bordmaat:

1250*330 mm

Minimale plaatlengte:

400 mm

Plaatinvoersnelheid:

6-10 m/min (instelbaar)

Voeding:

Driefasige vijfdraads AC380V 5,0KW

Machineafmeting:

1400*2900*1700mm

Machinegewicht:

640kg

Levering vermogen:

De productiecapaciteit is 60 eenheden per maand.

Markeren:

Volautomatische PCB V-snijmachine

Semi-automatische PCB V-snijmachine

PCB V-groefsnijmachine

Productomschrijving

PCB Naakte Printplaat Semi-Auto/Volledig Auto V-Snijmachine Printplaat V-Groef Snijmachine

Beschrijving

Specifiek ontworpen voor PCB-scheiding in LED-strip productie, is dit systeem ook aanpasbaar voor diverse andere PCB-printplaten, werkend met verschillende maten afstandhouders voor veelzijdige scheidingstaken. De apparatuur is voornamelijk verdeeld in drie categorieën: PCB-strip snijmachine, sturende bidirectionele transport PCB V-CUT machine, en PCB V-CUT machine.
Auto PCB Strip Snijmachine: Een vlaggenschipmodel ontwikkeld en geproduceerd door Meiding, deze machine snijdt direct PCB's met soldeermasker, slaat de V-groef stap over en voltooit de scheiding in één keer.
Sturende Bidirectionele Transport PCB V-CUT Machine: Ideaal voor V-cut bewerkingen op diverse verlichtingsarmatuur lamp PCB's, het snijdt V-groeven in twee richtingen van de printplaat in één doorgang.
Meiding's PCB-scheiders beschikken over hoogwaardige, krachtige motoren, samen met meerdere sets supersterke anti-slip rubberen rollen voor efficiënt printplaattransport. Waterkoelingstechnologie verlengt de levensduur van het gereedschap aanzienlijk. Elke machine kan worden aangepast met afstandhouders en beschermende rubberen wielen op basis van de dikte van de klantprintplaat, wat zorgt voor gladde, braamvrije snijranden, productieprecisie behoudt en efficiëntie verbetert.

Specificaties

Machinenaam	Auto PCB V-CUT Machine	Auto PCB Strip Snijmachine	Sturende Bidirectionele Transport PCB V-CUT Machine
Model Machine	MDV-380B	MDV-380C	MDV-480+380
Minimale Plaatlengte	400mm	300mm	140mm
Maximale Plaatlengte	1250mm	1250mm	400mm
Minimale Printplaatbreedte	150mm	120mm	120mm
Maximale Printplaatbreedte	330mm	330mm	300mm
Plaatdoorvoersnelheid	6-10 m/min (instelbaar)	1-2.5 m/min (instelbaar)	/
Weerstand Gewicht van de Printplaat	300KG	250KG	/
Totale Diepte van de Invoergoot	380mm	350mm	/
Invoergoot Slagdiepte	350mm Instelbaar voor lange en korte printplaten, snelheid instelbaar	330mm	/
Waterabsorberend katoen maatwerk	Optionele versie met waterabsorberend katoen beschikbaar
Laad- en Ontlaadmethode	Automatisch laden en lossen	Automatisch laden en lossen	Handmatig Laden
Besturingssysteem	PLC-systeem voor eenvoudige bediening
Voeding	Driefasig vijf-draads AC380V 5.0KW		Driefasig vijf-draads AC380V 4.5KW
Luchttoevoer	0.5MPA-0.7MPA		/
Machine Afmetingen (LBH)	140029001700mm	140031001700mm	200013501100mm
Machine Gewicht	640KG	640KG	563KG

Machinenaam	Semi-Automatische V-CUT Machine
Model Machine	MDV-380A	MDV-480A	MDV-580A
Minimale Plaatlengte	150mm
Maximale Plaatlengte	150mm-Geen Limiet
Maximale Printplaatbreedte	330mm	430mm	535mm
Plaatdoorvoersnelheid	0-13m/min (instelbaar)
Waterabsorberend katoen maatwerk	Optionele versie met waterabsorberend katoen beschikbaar
Laad- en Ontlaadmethode	Handmatig Laden
Besturingssysteem	Knopschakelaar paneelbediening
Voeding	Driefasig vijf-draads AC380V 3.0KW
Machine Afmetingen (LBH)	18507801100mm	18508801100mm	18509801100mm
Machine Gewicht	300KG	350KG	380KG

Optionele Aandrijfkracht, Printplaatgrootte en Stofverwijderingssysteem

1. Meerdere Motoropties: Kies uit diverse motoren met automatische/semi-automatische printplaat invoer- en verzamelmodi. Pas aandrijfefficiëntie, snelheid en stroomwaarden aan, wat zorgt voor hoge productienauwkeurigheid.
2. Meer dan 100 Afstandhouder Maatwerk: Wij bieden meer dan 100 soorten afstandhouders, geschikt voor elke scheidingsbreedte.
3. Stof- en Watervrije Werking: Het stofverwijderingssysteem en de waterabsorberende rubberen rollen zorgen voor een omgeving met weinig stof en beschermen het printplaatoppervlak tegen slijtage.

PCB Strip Snijmachine: Eén-Staps Braamvrije Scheiding, Geen Secundaire Bewerking Nodig

De topkeuze voor het verhogen van de productie-efficiëntie: volledig automatische werking, geen V-groef nodig, directe printplaat scheiding in één stap. Eén operator kan tot 10 machines tegelijk beheren, wat resulteert in een productiviteitsverhoging van meerdere keren vergeleken met traditionele methoden.

Hoekmachine voor Sferische PCB's – Volledige 90° Bidirectionele V-Cut in Eén Doorgang

Specifiek ontworpen voor sferische PCB V-cut in verlichtingsarmaturen, met automatische invoer en CNC-gestuurde draaiing. Het bereikt 90° bidirectionele V-groeven in één doorgang, waardoor handmatige bedieningsfouten worden geëlimineerd en de productie-efficiëntie aanzienlijk wordt verhoogd.

Toepassingen:

Grootschalige Productie
Automatische Machines: Ideaal voor massaproductie, gebruikmakend van CNC-technologie voor continue, efficiënte werking met minimale menselijke supervisie. Ze blinken uit in omgevingen die consistente output en hoge doorvoer vereisen.
Semi-Automatische Machines: Geschikt voor middelgrote batches, bieden flexibiliteit voor incidentele ontwerpwijzigingen zonder volledige automatiseringskosten.
Precisie en Complexiteit
Automatisch: Zorg voor micron-niveau nauwkeurigheid voor meerlaagse PCB's en micro-vias, cruciaal in geavanceerde elektronica zoals smartphones en medische apparaten.
Semi-Automatisch: Bieden voldoende precisie voor eenvoudigere ontwerpen, maar kunnen handmatige aanpassingen vereisen voor complexe lay-outs.
Meerlaagse en HDI-printplaten
Automatisch: Pas de boordiepte dynamisch aan voor laag-na-laag verbindingen (blinde/begraven vias), essentieel in high-density interconnect (HDI) ontwerpen.
Semi-Automatisch: Vereisen operatorinvoer voor laag-specifieke parameters, wat de schaalbaarheid voor ingewikkelde meerlaagse projecten beperkt.
Flexibele en Rigid-Flex PCB's
Automatisch: Gebruik gespecialiseerde boortjes en adaptieve snelheidsregeling om delicate flexibele materialen zonder schade te hanteren.
Semi-Automatisch: Vertrouwen op de expertise van de operator om instellingen aan te passen, wat uitdagingen oplevert voor consistentie in flexcircuits.
