Hoge snelheid volledig automatische SMT-lijn voor elektronische productiemachinerie SAMSUNGSM481 Pick and Place Machine SMT Machine Solution PCB SMT assemblagelijn

Beschrijving

Volledig automatisch SMT-assemblagelijnoverzicht

Deze geïntegreerde productielijn is ontworpen voor de hoogprecisiefabricage van PCB-assemblages, die onderdelen ondersteunen die zo klein zijn als 0402 (0,4 mm x 0,2 mm).Het is geoptimaliseerd voor toepassingen in LED-verlichtingssystemenDe lijn bestaat uit vier kernmachines: GKG GSE soldeerpasteprinter, Samsung pick-and-place machine, HXT 8-zone reflow oven en HXT 2D offline AOI machine.

GKG GSE soldeerpasteprinter

Vision Alignment System: Dubbele CCD-camera's die in staat zijn om Fiduciële merken op aluminium-substraten met een hoge reflectiviteit te herkennen (algemeen in LED-verlichtingsborden).

Beheersing van het drukwerk: Servo-aangedreven spuitmachine met adaptieve drukregeling.

Stencil Compatibility: Ondersteunt Automatische stensilreinigingscycli verminderen de downtime.

Industrie-specifieke aanpassingen

LED-verlichting: hanteert grote aluminiumsubstraten (tot737mm x737mm) met een anti-glare coating om een verkeerde uitlijning te voorkomen.

Huishoudelijke apparaten: Snelwisselende stensilklemmen maken snelle overgangen mogelijk tussen FR4-PCB's (voor bedieningsplaten) en flexibele substraten (voor sensormodules).

Samsung SM481 Plus pick-and-place machine

Hoge snelheid bij het plaatsen van onderdelen met microniveau precisie.

Snelheid en nauwkeurigheid: prestaties 40In het geval van een chip-shooter-modus is de plaatsingsnauwkeurigheid van±40μm (3σ) voor 0402 componenten.

Voersysteem: 120 voerslotten (8mm/12mm/16mm band), met optionele bakjes voor grote componenten zoals LED-drivers of relais.

Configuratie van het mondstuk: 10- 0402 onderdelen: 0,3 mm vacuümsproeiers.

LED'sen IC's: 1,0 mm gripper sproeiers voor QFN-0,4 mm pitch en 2835/5050 LED-pakketten.

Industrie-specifieke aanpassingen

LED-drivers: hanteert hoge componenten (tot 12 mm hoog) zoals elektrolytische condensatoren en transformatoren.

Smart Home Devices: Precieze plaatsing van 0402 thermistors en 6-pin WiFi-modules voor IoT-gerelateerde apparaten.

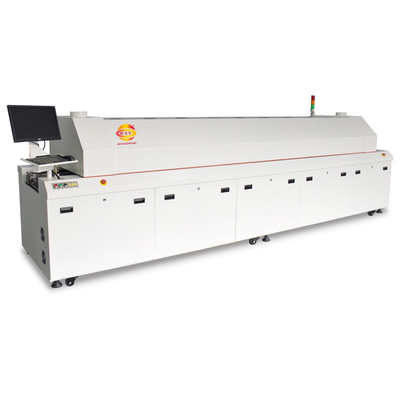

HXT-8-zone-terugstroomoven

Soldeergewricht met gecontroleerde thermische profielen.

Temperatuurzones: 8 onafhankelijk gecontroleerde zones (3 voorverwarming, 2 onderdompeling, 2 terugstroom, 1 koeling).50°C, geschikt voor loodvrije (SAC305) en lage temperatuur (SnBiAg) soldeermiddelen.

Transportbanden: vervoer in twee rijstroken met instelbare snelheid (0-2000 mm/min), met ondersteuning van PCB'sbreedtemaat tot 45- Ik heb het niet.

Industrie-specifieke aanpassingen: LED-modules: geoptimaliseerde koeling voorkomt thermische stress op keramische LED-substraten.

High-Power Drivers: aangepaste profielen voor dikkopers PCB's (2 oz), waardoor de soldeer volledig smelt zonder te vervormen.

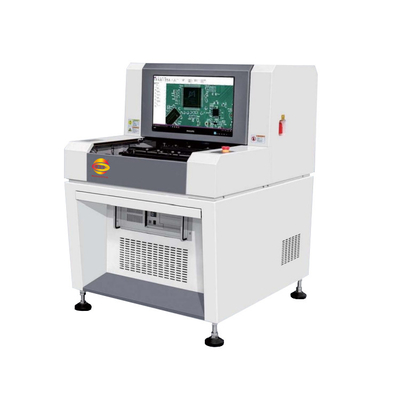

HXT 2D Offline AOI-machine

kwaliteitsinspectie na terugstroom en detectie van gebreken.

Optisch systeem:5MP-camera's met hoge resolutie met coaxiale verlichting, met detectie van 0201 de component is verkeerd uitgelijnd (≥15μm offset) en soldeerbruggen (≥20μm).

Inspectiealgoritmen: vooraf geprogrammeerde sjablonen voor veel voorkomende gebreken:

  - Ontbrekende onderdelen.

  - T.verwarmingselement 0201 componenten, 0,3 mm en meer IC (facultatief kan 01005 componenten bereiken).

  - Onvoldoende soldeer op LED pads.

Data-integratie: Ethernet-connectiviteit voor real-time foutkaarten en integratie met MES-systemen.

Industrie-specifieke aanpassingen

LED-verlichting: aanvullende kleuranalyse om onjuiste LED-verbinding (CCT-afwijkingen) te identificeren.

Veiligheid van apparaten: polariteitscontroles voor condensatoren en dioden om te voorkomen dat ze omgekeerd in bedieningsplaten worden gemonteerd.

Toepassingen:

Deze lijn biedt een kostenreductie van 20-30% ten opzichte van handmatige assemblage voor productie met een hoge mix, waardoor het ideaal is voor fabrikanten die zich richten op de markten voor verlichting, slimme woning en elektronica.
