Hoge snelheid Volledige automatische SMT -lijn voor elektronische productiemachines Yamaha YSM10 YSM20RKies en plaats machine SMT -machine -oplossing PCB SMT -assemblagelijn

Beschrijving

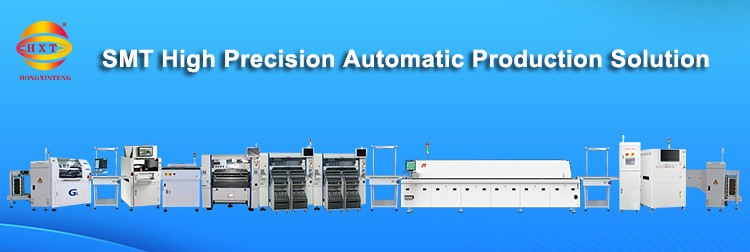

Volledige automatische SMT -machines -assemblagelijn

De Yamaha volledig geautomatiseerde SMT-lijn combineert geavanceerde hardware, precisie-engineering en intelligente software om ongeëvenaarde efficiëntie, nauwkeurigheid en aanpassingsvermogen voor moderne elektronica-productie te leveren. De lijn InamentienKernmachines:HXT Automatic Laoder Machine, GKG-G5 AUtomatic Soldeer Paste Printer Machine, Sinictek 3D SPI Machine, Ngok Buffer Transportant, Yamaha Yrm10 Pick and Place Machine, Yamaha Yrm20 Pick and Place Machine, JT (JTR-1000) Reflow Oven Machine, Ngok Buffer Machine, Sinictek 3D AOI Machine en HXT-ontlaadmachine Machine.

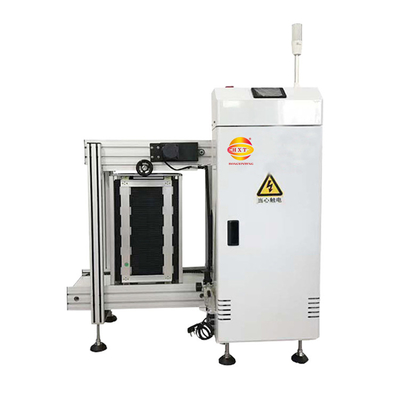

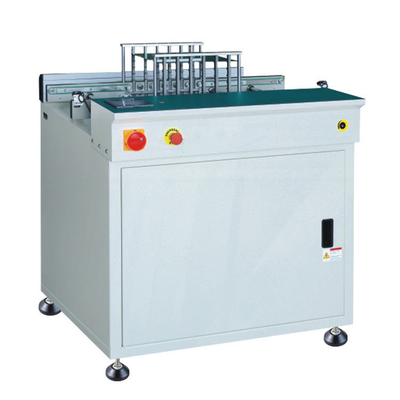

HXT Automatische ladermachine

Functie: de HXT Automatic Loader Machine is een robuuste, geautomatiseerde oplossing voor het voeren van PCB's in SMT -productielijnen, waardoor continue werking wordt gewaarborgd, via geavanceerde technologie.

Belangrijkste specificaties:

- PCB -hanteringscapaciteit: maximale PCB -grootte: 510 × 390 mm

- PCB -dikte: compatibel met planken zo dun als 0,6 mm - 3 mm voor delicate toepassingen.

- Opslagcapaciteit: bevat maximaal 50 PCB's in het tijdschrift, waardoor downtime wordt geminimaliseerd voor herladen.

- PCB TRNSFER Snelheid: 10 seconden /pc's om te synchroniseren met stroomafwaartse apparatuur.

- Voeding: eenfase AC 220V ± 10%, 50/60 Hz voor globale compatibiliteit.

- Afmetingen: compacte voetafdruk van 1650 × 870 × 1300 mm (L × W × H)

- Machinegewicht: ongeveer 250 kg.

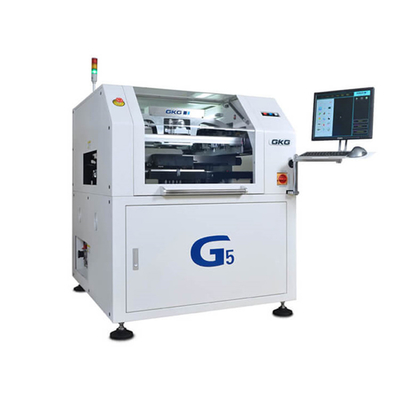

GKG Automatic Soldeer Paste Printer (G5)

Functie: past soldeerpasta toe op PCB-pads met nauwkeurigheid op micronniveau om zich voor te bereiden op de plaatsing van componenten.

Belangrijkste specificaties:

- PCB -capaciteit: ondersteunt planken tot 400 mm × 340 mm en diktes van 0,4 mm tot 6 mm.

-Stencilframe: herbergt frames tot 737 mm × 737 mm frame Dicknes 20 -40mm voor grote of multi -panel PCB's.

- Snelheid: programmeerbare transportbeurt tot 1500 mm/s en afdruksnelheid verstelbaar tussen 10-200 mm/sec.

- Reinigingssysteem: droog, nat, vacuüm drie modi

- Vermogen: werkt op AC 220V ± 10%, 2,5 kW,

- Afmetingen: gehuisvest in een compacte 1140 mm x 1364 mm × 1404 mm.

- Machinegewicht: ongeveer 1000 kg.

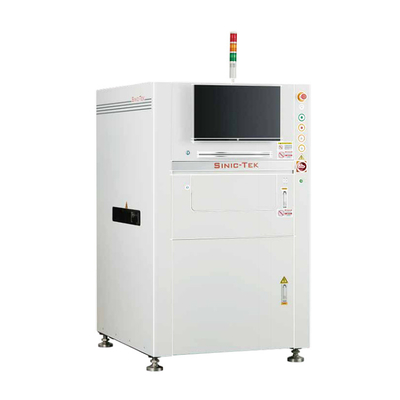

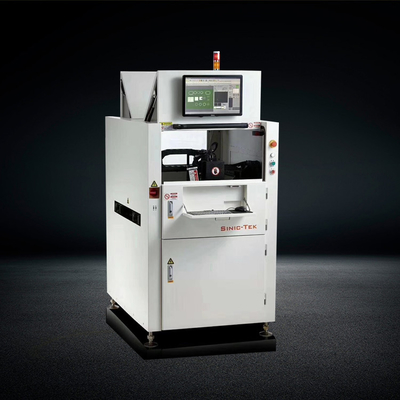

Snictek 3D SPI -machine (S8080)

- Functie: de SinicTek 3D SPI -machine (Solder Paste Inspection) is een geavanceerd optisch inspectiesysteem dat wordt gebruikt in productielijnen voor oppervlaktebevestigingstechnologie (SMT) om de kwaliteit van de afzettingen van soldeerpasta op gedrukte printplaten (PCB's) te analyseren.

Belangrijkste specificaties:

- PCB -compatibiliteit: maximale PCB -grootte: 450 mm × 500 mm (geschikt voor middelgrote tot grote planken).

- Diktebereik: ondersteunt meestal PCB's van 0,4 mm tot 6 mm (varieert per model).

- Principe: 3D White Light fase-shifting lichtmodulatie (PSLM) en fasemeting

- Profilometrie (PMP), die 3D-topografie-mapping met hoge nauwkeurige mogelijk maken.

- Inspectiesnelheid: 0,35-0,5 seconden per gezichtsveld (FOV), evenwichtssnelheid en nauwkeurigheid voor high-throughput lijnen.

- Vermogen: werkt meestal op AC220V, 50/60Hz (varieert per configuratie).

- Mark-puntdetectie: 0,3 seconden per stuk voor snelle PCB-uitlijning.

Transportaanpassing: aanpassing van de handmatige en automatische breedte (50-450 mm), die diverse PCB -maten zonder downtime biedt.

- Afmetingen van de machines: 1000 mm x 1150 mm x 1530 mm (compacte voetafdruk voor eenvoudige integratie). Gewicht: 965 kg.

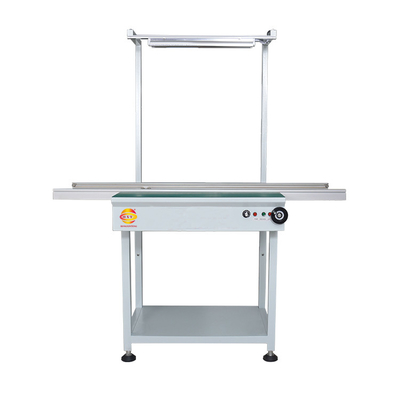

Ngok buffer transportband

De NGOK -buffertransportmachine is ontworpen om de workflow in productielijnen voor Surface Mount Technology (SMT) te stroomlijnen door PCB's tijdelijk op te slaan en over te dragen tussen processen. Het zorgt voor een soepele productiestroom, minimaliseert knelpunten en ondersteunt high-speed productie met instelbare overdrachtssnelheden en SMEMA/PLC-integratie.

Belangrijke specificaties

- Max PCB -afmetingen: 460 mm x 350 mm (lengte x breedte).

- Max PCB -dikte: 0,4 mm (geschikt voor dunne, flexibele PCB's).

- Buffercapaciteit: bevat tegelijkertijd maximaal 10 PCB's.

- Overdrachtssnelheid: instelbaar van 0,5 tot 20 meter/minuut (flexibel voor variërende lijnsnelheden).

- Luchtdrukvereiste: 4–6 MPa (pneumatische componenten voor betrouwbare werking).

- Voeding: 220V, 50/60Hz (globale compatibiliteit).

- Controlesysteem: PLC (programmeerbare logische controller) met gebruikersvriendelijke touchscreen-interface.

- SMEMA-compatibiliteit: integreert met SMT-apparatuur via SMEMA (IPC-9852) protocol voor geautomatiseerde communicatie.

- Afmetingen van de machine: 1000 mm x 800 mm x 900 mm (compact, ruimte-efficiënt ontwerp).

- Machinegewicht: 80 kg (lichtgewicht voor eenvoudige installatie en herconfiguratie).

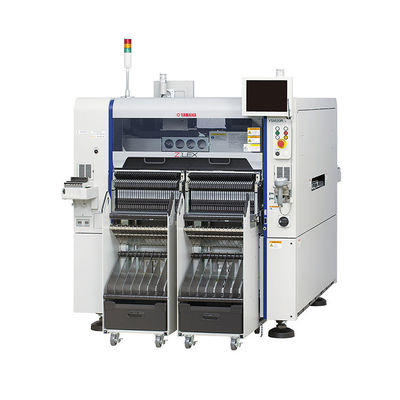

Yamaha SMT Pick and Place Machine (YRM10)

De compacte high-speed modulaire om uitstekende kostenefficiëntie en defectvrije productie te bereiken.

- Functie: precisieplaatsing van oppervlaktemontagecomponenten op PCB's.

Belangrijkste specificaties:

- Plaatsingssnelheid: 52.000 cph.

- Componentbereik: verwerkt 0201 mm tot L 100 mm xW55 mm, H15mm of minder.

- Visiesysteem: uitgerust met een vliegende camera voor realtime componentuitlijning en inspectie.

- PCB maximale grootte: 510 mm × 460 mm voor multi-bord panelen.

- Montagenauwkeurigheid: ± 0,035 mm CPK ≧ 1.0

- Luchttoevoerbron: 0,45 mpa luchtdruk, schone en droge toestand.

- Voeding: 3-fase AC 200/208/220/240/380/400/416 V ± 10 % 50/60 Hz

- Machinedimensie: 1254 mm × 1440 mm × 1445 mm en de machine weegt 1230 kg.

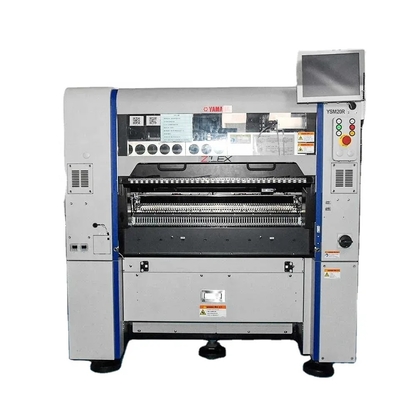

Yamaha SMT Pick and Place Machine (YRM20)

De premium zeer efficiënte modulaire mounter. All-Round Surface Mounter met Yamaha's 1-head oplossing levert een superieure productiviteit en veelzijdigheid.

- Functie: precisieplaatsing van oppervlaktemontagecomponenten op PCB's.

Belangrijkste specificaties:

- Plaatsingssnelheid: 115.000 cph.

- Componentbereik: verwerkt 0201 mm tot L12mm xW12mm, H6,5 mm of minder.

- Visiesysteem: uitgerust met een vliegende camera voor realtime componentuitlijning en inspectie.

- PCB maximale grootte: specificaties met twee fase,

1 PCB -transport: L 810 x W 510 mm tot L 50 x W 50 mm

2 PCB -transport: L 380 x W 510 mm tot L 50 x W 50 mm.

- Montagenauwkeurigheid: ± 0,025 mm CPK ≧ 1.0

- Luchttoevoerbron: 0,45 mpa luchtdruk of meer, schone en droge toestand.

- Voeding: 3-fase AC 200/208/220/240/380/400/416 V ± 10 % 50/60 Hz

- Machinedimensie: 1374 mm × 1948mm × 1445 mm en de machine weegt 2250 kg.

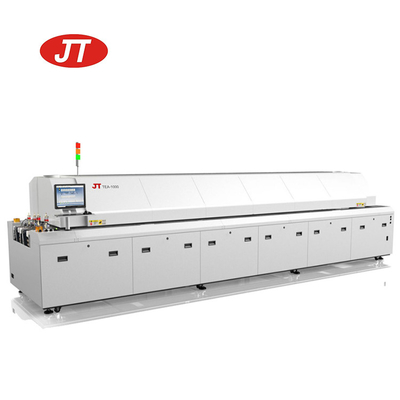

JT Reflow Oven Machine (JTR-1000)

- Functie: loodvrije hete lucht smelt soldeerpasta om permanente elektrische verbindingen tussen componenten en PCB's te vormen.

Belangrijkste specificaties:

- Verwarmingszones: 10 zones (10 boven/ 10 bodem) Meer dan 3890 mm verwarmingslengte, waardoor precieze thermische profilering mogelijk is.

- Koelzone: 3 boven / 3 bodemkoelzone om kromtrekken te voorkomen.

- Transportsysteem: keten-aangedreven transport Elektrisch verstelbaar, hanteren PCB's tot 4000 mm breed.

- Temperatuurregeling: bereik tot 300 ° C, met 380V vermogen 380V en 36 kW bedieningsverbruik.

- Afmeting: 6300 mm × 1430mm × 1530 mm, ontworpen voor omgevingen met hoge doorvoer.

Ngok -buffermachine met koelventilator

De NGOK -buffermachine met koelventilator is ontworpen om de workflow in SMT -productielijnen te beheren, waardoor tijdelijke opslag en koeling voor PCB's tussen processen biedt. Het zorgt voor een gladde productiestroom, vermindert knelpunten en handhaaft thermische stabiliteit voor gevoelige componenten.

Belangrijke specificaties

- Max PCB -afmetingen: 450 mm (lengte) × 330 mm (breedte).

- Max PCB -dikte: 0,6 mm.

- Buffercapaciteit: bevat tegelijkertijd maximaal 20 PCB's.

- Cyclustijd: ~ 8 seconden per overdracht/werking (ondersteunt hogesnelheid SMT-lijnen).

- Luchtdrukvereiste: 4–6 MPa (zorgt voor betrouwbare pneumatische werking).

- Voeding: 220V, enkele fase (standaard industriële compatibiliteit).

- SMEMA-compatibiliteit: integreert naadloos met SMT-apparatuur via SMEMA (IPC-9852) communicatieprotocol.

-Geïntegreerde koelventilator: handhaaft optimale PCB-temperatuur na de hitwarming processen (bijv. Reflow Soldering).

- Machinegrootte: 500 mm x 1160 mm x 1700 mm (compacte voetafdruk voor SMT -lijnintegratie).

Snictek 3D AOI -machine (A510)

De Machine Automated Optical Inspection (AOI) is ontworpen voor zeer nauwkeurige inspectie van gedrukte printplaten (PCB's), waardoor kwaliteitsregeling wordt gewaarborgd door soldeerdefecten en componentenproblemen te detecteren.

Belangrijkste specificaties:

- Max PCB -maat: 450 mm × 450 mm.

- Max componenthoogte: 50 mm (herbergt lange componenten zoals connectoren).

- Lensresolutie: 6,5 megapixels met 13,5 µm pixelgrootte.

- Minimaal detecteerbare component: 1005 metriek (1,0 mm x 0,5 mm, equivalent aan 0402 Imperial).

- Inspectiesnelheid: 0,45 seconden per gezichtsveld (FOV).

- Aanpassing van de transportbreedte: handmatige en automatische opties voor flexibiliteit bij PCB -breedteafhandeling.

- Defect detectiemogelijkheden: soldeerafwijkingen: bruggen, onvoldoende/overmatig soldeer, solet -filetproblemen, gatenaansluiting, padverontreiniging en percentage van het soldeervolume.

- Componentdefecten: verkeerde uitlijning, ontbrekende componenten en verontreiniging.

- Machinegrootte: 1000 mm x 1174 mm x 1550 mm (L × W × H).

- Gewicht: 985 kg (vereist stevige installatie).

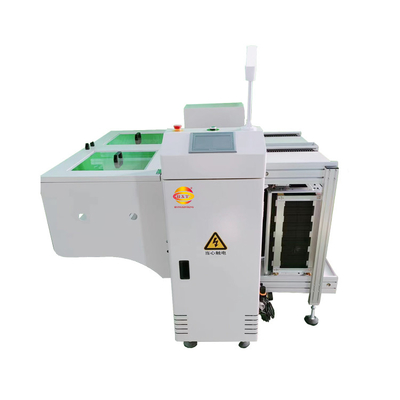

HXT Automatische NGOK UNLAODER -machine

Functie: de HXT Automatic Unloader -machine is een robuuste, geautomatiseerde oplossing voor het uitvoeren van PCB's in SMT -productielijnen, waardoor continue werking wordt gewaarborgd, via geavanceerde technologie.

Belangrijkste specificaties:

- PCB -hanteringscapaciteit: maximale PCB -grootte: 510 × 390 mm

- PCB -dikte: compatibel met planken zo dun als 0,6 mm - 3 mm voor delicate toepassingen.

- Opslagcapaciteit: bevat maximaal 50 PCB's in het tijdschrift, waardoor downtime wordt geminimaliseerd voor herladen.

- PCB TRNSFER Snelheid: 10 seconden /pc's om te synchroniseren met stroomafwaartse apparatuur.

- Voeding: eenfase AC 220V ± 10%, 50/60 Hz voor globale compatibiliteit.

- Afmetingen: compacte voetafdruk van 1650 × 870 × 1300 mm (L × W × H)

- Machinegewicht: ongeveer 240 kg.

Toepassingen:

Deze volledig geautomatiseerde SMT -lijn is geschikt voorIndustriële producten, Consumer Electronic, Mobile, Computers en Automotive Industries.
