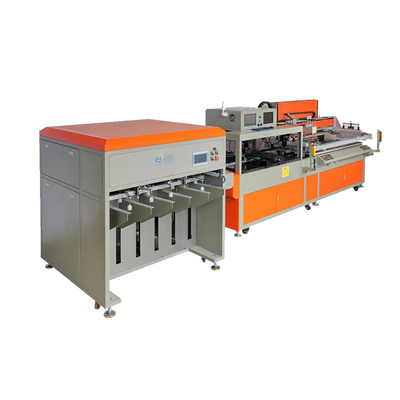

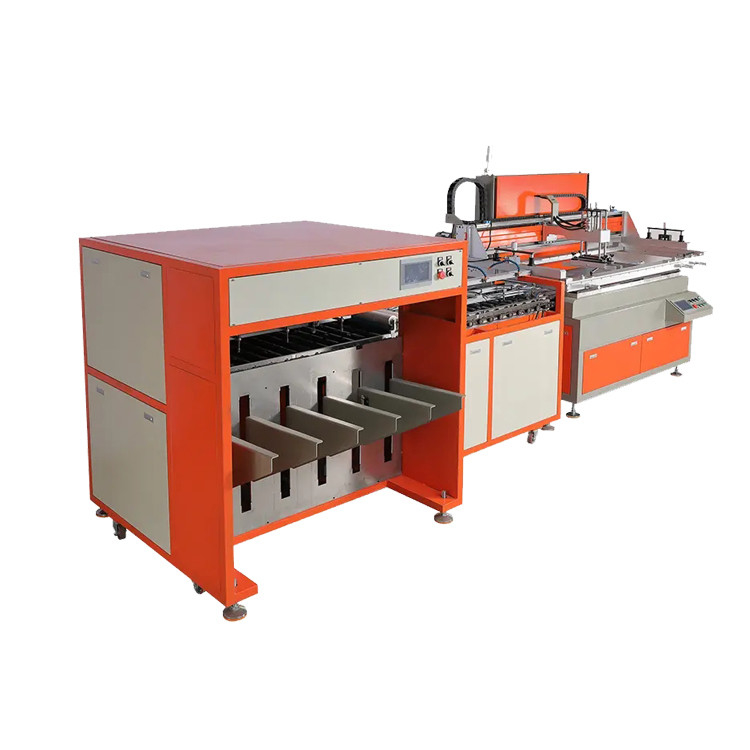

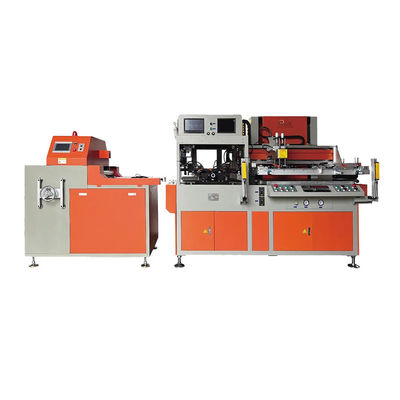

CCD-PCB-soldermasker-schermmachine Volledig automatisch CCD-PCB-soldermasker-schermprintmachine-PCB-schermprinter

Beschrijving

De machine is speciaal ontworpen voor het printen van soldeermaskers op verschillende stijve PCB-circuits.in combinatie met het UVW-platform voor nauwkeurige positiebeheersingDe frequentieconversie aandrijfsysteem controleert continu de stensel opheffen en squeegee snelheid.met een afzonderlijke precisiebesturing voor de spuitmachine en het medisch mesDe micro-aanpassingshandgreep voor het frame verbetert de druknauwkeurigheid nog verder.

In combinatie met Meiding's zelf ontwikkelde synchrone dockingplatform en transportband kan het systeem naadloos worden geïntegreerd met een tunneloven voor volledig geautomatiseerde lijnoperaties.Naast het drukken van PCB-soldeermassen, kan het ook tekens en pads afdrukken en is compatibel met verschillende soorten thermosettende inkt, lichtgevoelige inkt en UV-hardende inkt, om aan diverse productiebehoeften te voldoen.

Specificaties

CCD-uitlijningssysteem met micro-aanpassing van het UVW-platform voor nauwkeurige registratie

1Het apparaat is uitgerust met een CCD-uitlijningssysteem en neemt automatisch afbeeldingen van elk patroon of gat.en dan het UVW platform, aangedreven door hoogprecise motoren en loodschroeven, micro-aanpassingen uitvoert in de richting X/Y/θ om een positiefout binnen ±0,02 mm te waarborgen.

2Elke machine is uitgerust met een raam micro-regeling handvat.het aanbieden van een eenvoudig en efficiënt proces dat productievertragingen voorkomt.

3De platheid van het drukplatform bereikt ± 0,08 mm, met een eenstuk gegoten aluminiumconstructie, die zorgt voor een sterke uniformiteit van het drukwerk.

Stabiel besturingsapparaat voor snelheid buiten het netwerk, geen resterende inkt en geen vervorming

1De snelheid van het opheffen van het stensel en de snelheid van de spuitmachine worden onafhankelijk van elkaar geregeld door een frequentiekonversie-aandrijfsysteem, waardoor afzonderlijke snelheidsaanpassingen op basis van de drukvereisten mogelijk zijn.het aanbieden van flexibele aanpassing aan de verschillende complexiteit van schakelingen en karaktervereisten.

2De squeegee en het dokterblad maken gebruik van een afzonderlijk precisie-drukregelsysteem, waardoor de inktdruk en -hoek flexibel kunnen worden aangepast.

3De precisiedrukklep regelt de onmiddellijke uitschakeling van het net en zorgt ervoor dat de afdrukresultaten vrij zijn van restinkt en vervorming.

Volledig geautomatiseerde drukstand, snelle en naadloze werking

Het stensilframe wacht in de middenpositie tijdens het drukinterval, waardoor de bewegingsreis wordt verkort en de druksnelheid wordt verhoogd tot 6-10 boards per minuut.Het is ook uitgerust met meerdere veiligheidsbeveiligingen om de veiligheid van de gebruiker te waarborgen.

Toepassingen:

1Vervaardiging van PCB's
Kerntoepassingen: rechtstreeks gebruikt in het soldeermaskcoatingproces in de PCB-productie.
Functie: nauwkeurige uitlijning wordt gerealiseerd door CCD-visie-systeem om de nauwkeurigheid van het printmasker van de soldeermachine te waarborgen en paddekking of offset te voorkomen.
Voordelen: verbeteren van de opbrengst, geschikt voor hoogdichte, meerlagige, kleine pad PCB's (zoals HDI board, FPC).

2. Consumentenelektronica
Toepassingsscenario's: smartphones, tablets, laptops en andere apparatuur voor de productie van PCB's.
Vraag: consumentenelektronicaproducten hebben de neiging om dunne, hoge precisie soldeermaskerproces om kortsluiting te voorkomen, om de betrouwbaarheid van microcomponenten lassen te waarborgen.

3De automobielindustrie
Toepassingsscenario's: on-board besturingssystemen, sensoren, PCB-productie van batterijbeheersystemen voor nieuwe energievoertuigen.
Vereisten: Automotive Electronics Need High Temperature Resistance, anti-vibratie, de kwaliteit van het soldeermasker beïnvloedt rechtstreeks de langetermijnstabiliteit, CCD-uitlijning garandeert de consistentie.

4. Industrie van communicatieapparatuur
Toepassingsscenario's: 5G-basisstations, routers, glasvezelapparatuur en andere PCB-productie met hoge frequentie en hoge snelheid.
Vereisten: PCB's met hoge frequentie hebben strikte eisen voor impedantiebeheersing, lasmaskerdikte en nauwkeurigheid.

5De medische apparatuurindustrie
Toepassing: PCB-productie van medische beeldvormingstoestellen, draagbare monitoren en andere precisie-instrumenten.
Vereisten: Medisch PCB vereist hoge betrouwbaarheid, defecten van het soldeermasker kunnen uitval van de apparatuur veroorzaken, CCD-systeem vermindert menselijke fouten.

6Industriële controle en automatisering
Toepassingsscenario: PCB-productie van PLC, industriële robot en motorrijder.
Vereisten: Hard industriële omgeving, soldeermasker tegen corrosie, anti-aging, nauwkeurig drukwerk om de levensduur van de apparatuur te verlengen.

7Luchtvaart en defensie
Toepassingsscenario's: PCB-productie voor satellieten, avionicsystemen en militaire apparatuur.
Vereisten: Betrouwbaarheid in extreme omgevingen, CCD-technologie zorgt voor een nauwkeurige soldeermaskovertrek op complexe pcbs.

8. halfgeleiderpakket
Uitgebreide toepassingen: sommige geavanceerde verpakkingsprocessen (bijv. , verpakkingen op substraatniveau) kunnen vergelijkbare soldeermasketechnieken vereisen om microdraden te beschermen.
